内燃机活塞连杆组件结构设计

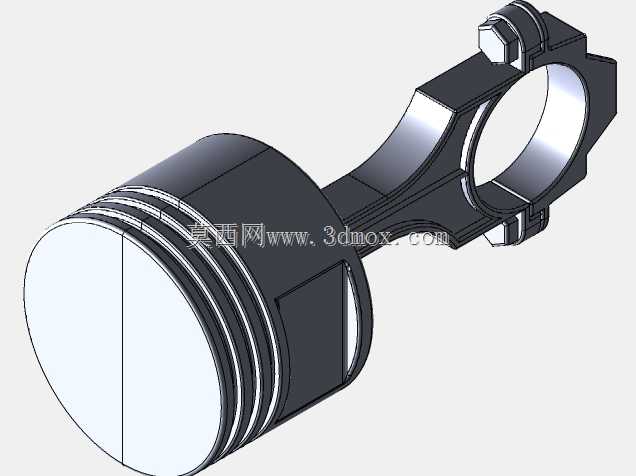

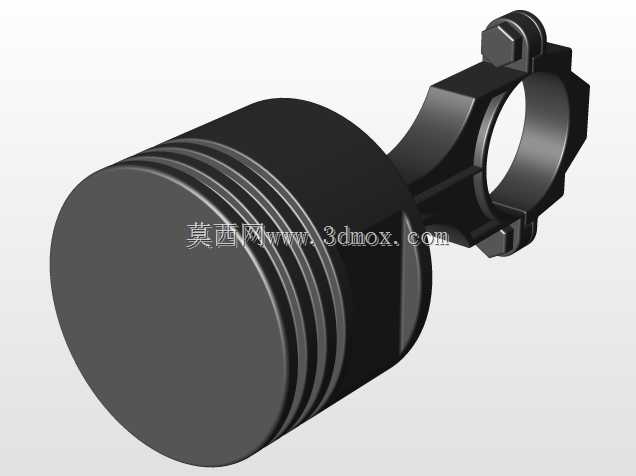

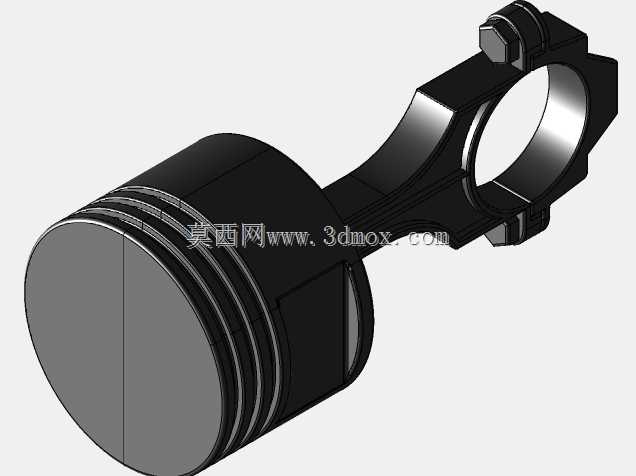

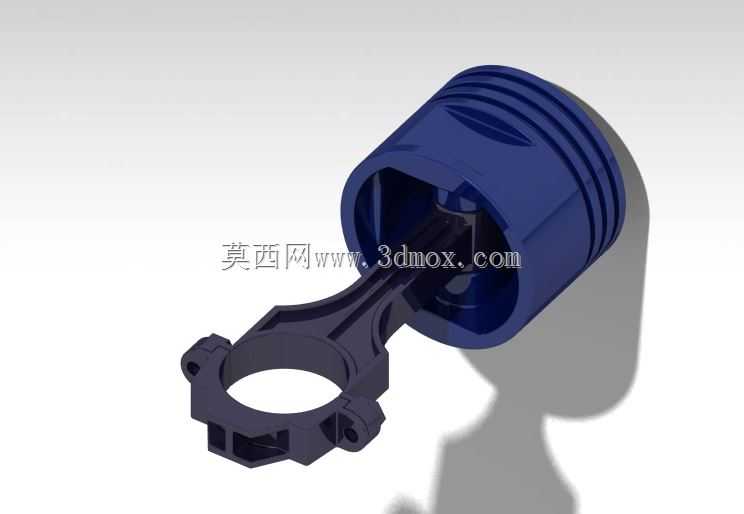

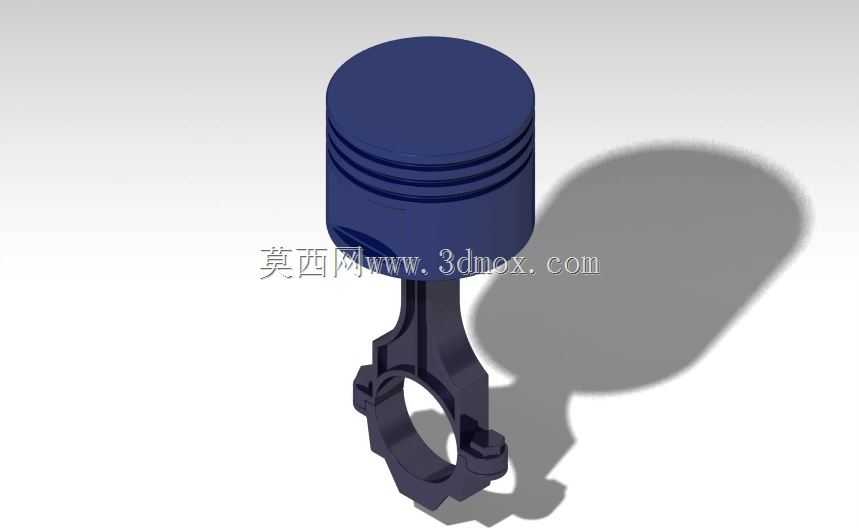

这套活塞连杆组件是往复式内燃机核心的动力传递构件，日常在乘用车汽油机、商用车柴油机、小型通用动力机械甚至部分往复式压缩机里都能见到同结构的应用，它承担着把燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，整个组件的运行状态直接决定动力输出的平顺性、燃油经济性以及整机的可靠寿命。

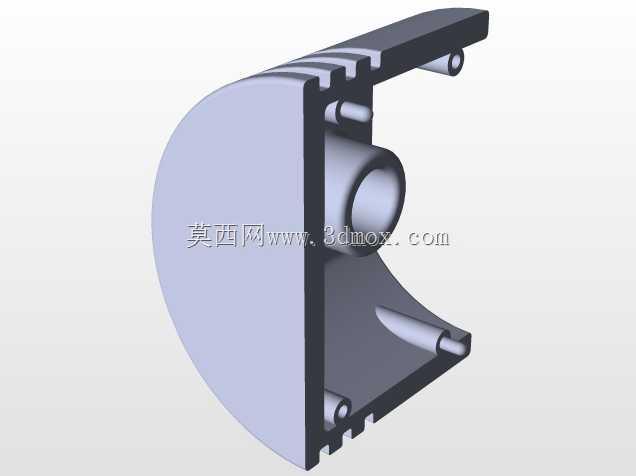

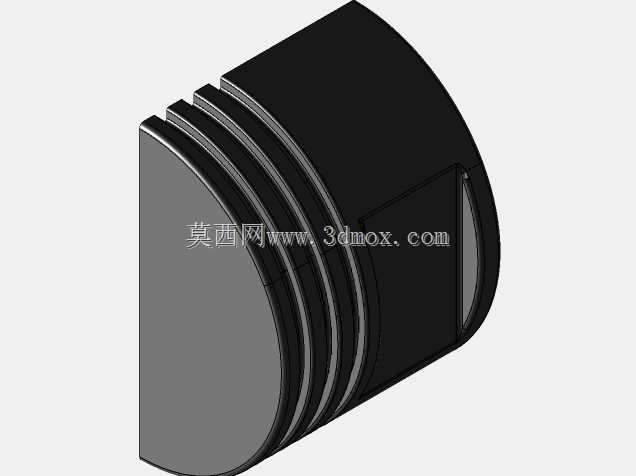

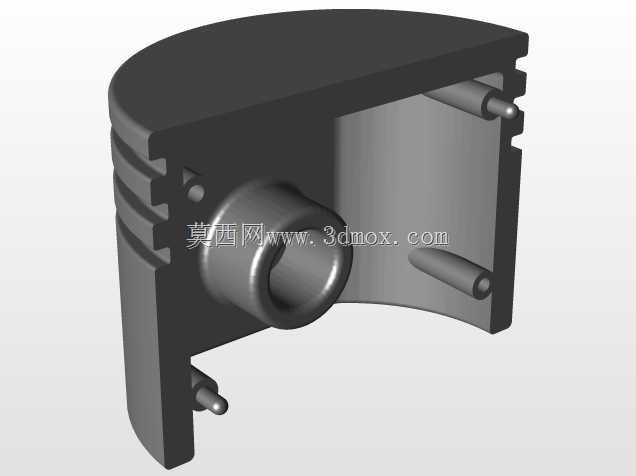

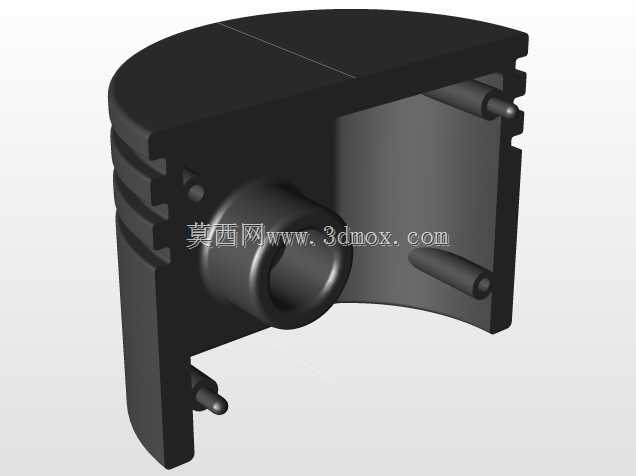

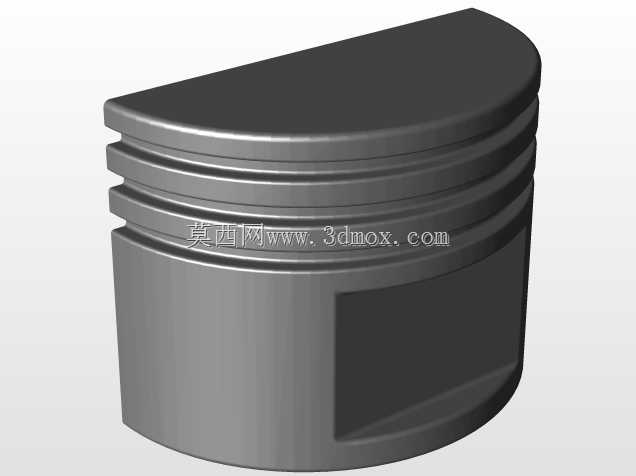

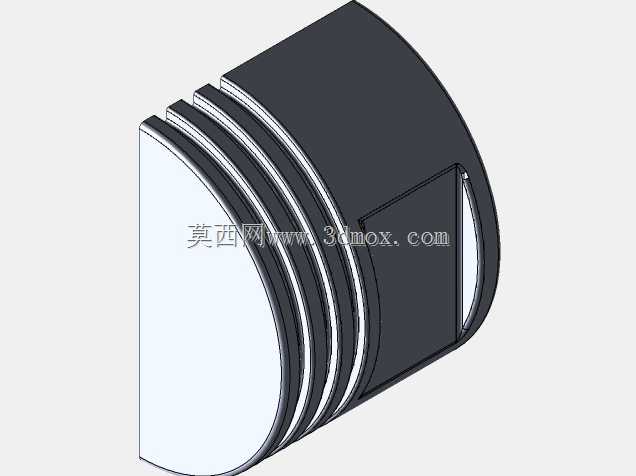

从功能特性来看，活塞头部的多道环槽结构是为了安装气环与油环，气环负责密封燃烧室的高压燃气，避免压缩、做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞顶部的凹坑造型是匹配燃烧室的气流组织与压缩比设计的，不同排量、不同燃烧形式的动力设备，活塞顶部的凹坑深度、轮廓弧度都有针对性调整，目的是让油气混合更充分，燃烧过程更可控。活塞内部的销座结构做了加厚加强处理，用来承受燃气爆发时的高频冲击载荷，销孔内部的高精度加工面是安装活塞销的位置，通过活塞销把活塞和连杆小头实现铰接，让活塞的往复直线运动可以顺畅转化为连杆的摆动动作。

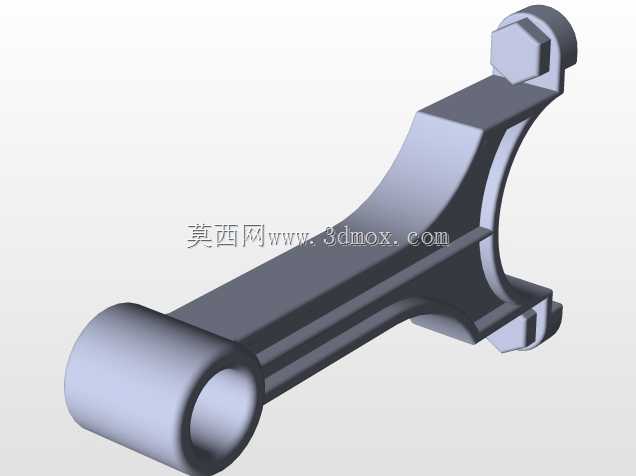

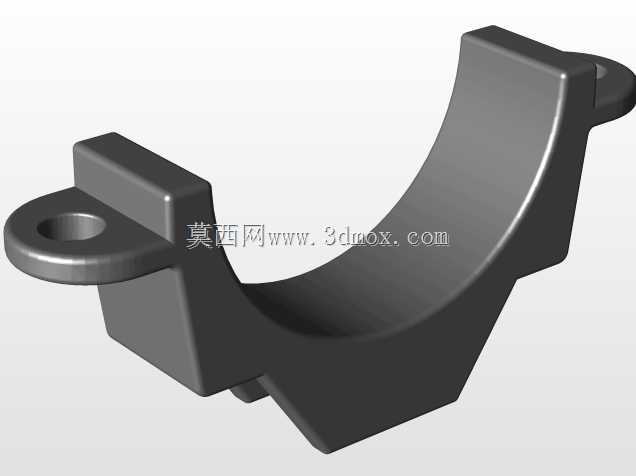

连杆部分采用了工字形截面的杆身设计，这种结构在同等重量下能获得更高的抗弯、抗扭刚度，既可以承受活塞传递来的交变冲击载荷，又能降低组件整体的往复运动惯量，减少高转速下的惯性力冲击。连杆大头采用了分体式结构，拆分面做了精准的定位设计，安装时通过连杆螺栓把连杆盖和杆身紧固在一起，抱紧曲轴的连杆轴颈，保证配合间隙在设计要求范围内，工作时既可以相对曲轴轴颈灵活转动，又不会出现松旷造成的敲击异响。连杆小头的衬套孔是过盈压入耐磨铜衬套的位置，和活塞销配合的间隙需要严格控制，间隙过大会造成冷启动异响，间隙过小则会在热机状态下出现润滑不良、衬套抱死的故障。

做这套结构的三维设计时，首先要匹配对应机型的气缸直径、活塞行程参数，确定活塞的整体高度、压缩高度，也就是活塞销中心到活塞顶部的距离，这个尺寸直接影响发动机的压缩比，必须严格控制公差。活塞的裙部设计成了微椭圆的型面，冷态下裙部横截面长轴垂直于活塞销方向，工作时受热膨胀以及受侧压力变形后，裙部会趋近正圆形，保证和气缸壁的贴合均匀，避免出现拉缸故障。同时裙部的型线沿活塞轴向也做了中凸变椭圆的处理，减少活塞在气缸内上下往复运动时的换向敲击，降低运行噪音。

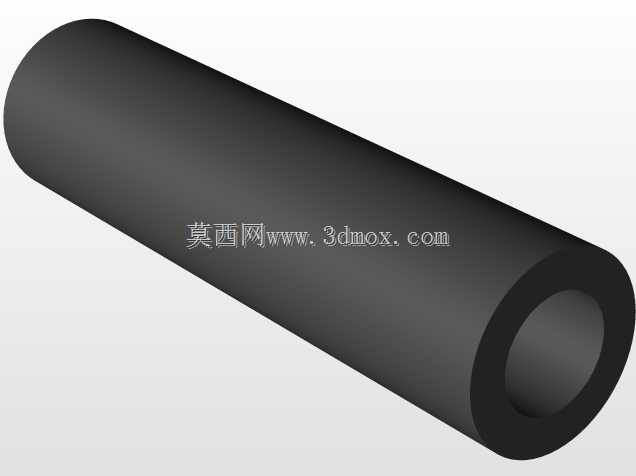

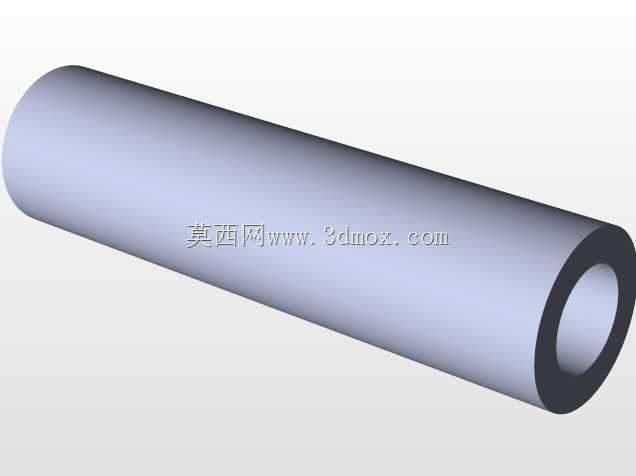

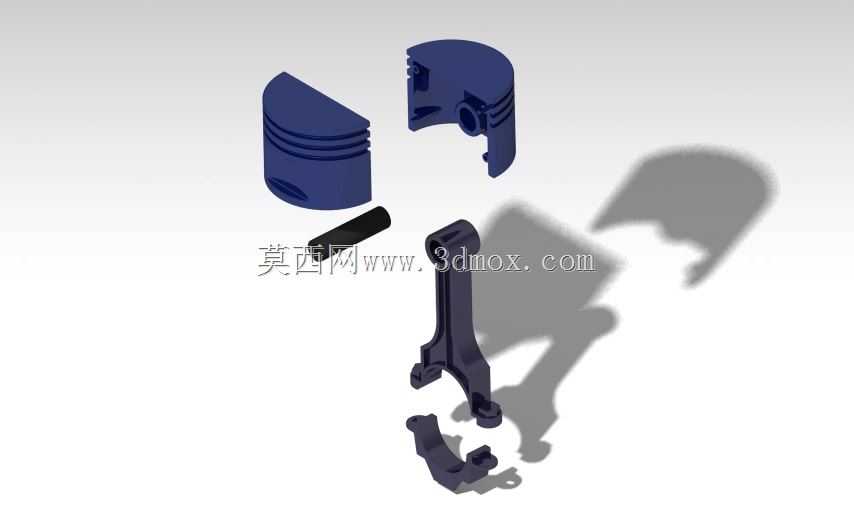

安装边界方面，活塞的外径尺寸要和气缸内径保持规定的配合间隙，一般汽油机的配合间隙在0.02到0.04毫米区间，柴油机因为工作爆发压力更高、热负荷更大，间隙会适当放大。连杆大端的孔径要匹配对应曲轴的连杆轴颈直径，安装后的连杆轴向间隙也要控制在合理范围，避免曲轴转动时连杆出现轴向窜动。活塞销的直径要同时匹配活塞销座孔和连杆小头衬套孔，采用全浮式设计的活塞销，工作时在销座和衬套孔内都可以缓慢转动，能让磨损更均匀，延长组件使用寿命。整个活塞连杆组件装配完成后，需要对同组的活塞连杆做重量分组，同一台发动机内各组件的重量差要控制在规定范围内，不然会造成发动机运转时的不平衡振动，影响整机的NVH表现。

在实际工程应用里，这套组件的设计还要考虑润滑路径的布置，连杆杆身往往会设计有贯通的油道，把曲轴连杆轴颈处的压力润滑油引导到连杆小头，润滑活塞销和衬套的配合面，避免高负荷下出现干摩擦。活塞的环槽位置也会设计有微小的回油孔，让油环刮下来的多余机油可以通过回油孔流回曲轴箱，减少机油上窜的概率。针对增压机型的使用场景，活塞的顶部材质、环槽的耐磨处理还会做强化，比如采用镶铸耐磨环槽、活塞顶部阳极氧化处理等工艺，应对更高的热负荷和机械负荷。
