在工业装配场景里,这类角块的应用覆盖了从轻型型材机架搭建到重载设备工位定位的多个环节,最常见的是自动化生产线的型材框架拼接处,用来抵消型材对接时的侧向剪切力,也会用在工装夹具的基准面定位环节,作为90度直角校准的依托件,避免工件装夹时出现角度偏差。从实际使用需求出发,这个角块的结构没有做多余的曲面造型,整体以两个互相垂直的安装基准面为核心,两个基准面的平面度公差需要控制在0.02mm以内,才能保证拼接后框架的整体垂直度不会出现累积误差,两个垂直面的交汇处做了内凹的避让结构,这个细节是为了避开型材拼接处的焊渣、毛刺或者注塑飞边,让两个安装面可以完全贴合在被连接件的表面,不会因为边角的干涉导致安装后出现缝隙,影响连接刚性。
设计的时候首先要考虑安装边界的适配性,这类角块的外轮廓尺寸通常会匹配常用的工业铝型材槽宽,比如适配40系列型材的角块,单边安装面的宽度不会超过40mm,厚度根据负载等级从5mm到10mm不等,安装孔的位置要避开型材的内部加强筋位置,保证紧固件可以顺利穿入锁紧,不会和型材内部结构发生干涉。角块的受力特性需要重点考量,当两个垂直方向的连接件受到向外的拉力或者侧向的扭力时,角块的直角过渡区域是应力集中的高发位置,所以这个位置没有做尖锐的直角处理,而是做了小半径的圆弧过渡,分散应力传递路径,避免长期受载后出现裂纹甚至断裂的情况。内凹的腔体结构不是为了减重做的装饰性设计,一方面是可以在安装的时候容纳突出的螺栓头或者螺母,让连接件表面保持平整,
不会因为紧固件突出导致后续的外围护板安装出现凸起,另一方面这个腔体结构可以在角块做表面处理的时候,让处理液更好地流通,避免出现积液导致的表面处理不均,提升防锈和耐磨性能。在设备维护场景里,这类角块的拆装便利性也很重要,所以安装孔的位置做了足够的扳手操作空间,不需要特殊的定制工具,用常规的内六角扳手或者开口扳手就可以完成锁紧和拆卸,在设备改造或者工位调整的时候,可以快速拆装调整框架结构,不需要做额外的切割或者焊接作业。和普通的平板式角码相比,这种带内凹腔体的角块抗扭性能提升了近40%,因为垂直方向的力可以通过腔体的侧壁传递分散,而不是只靠两个平面的焊接或者拼接位置承受,在有振动的设备场景里,比如输送机的机架拼接、振动料斗的支撑框架处,

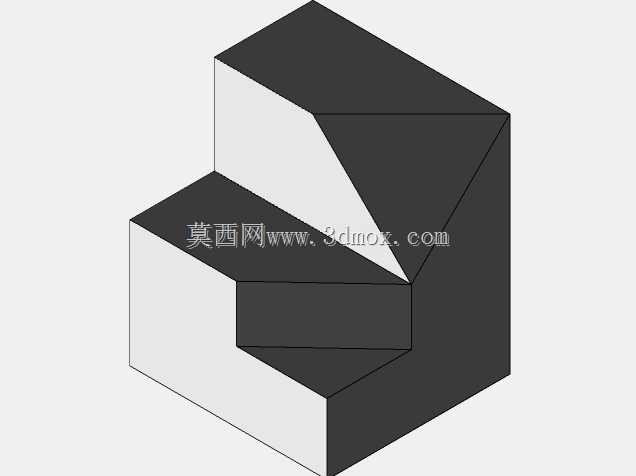

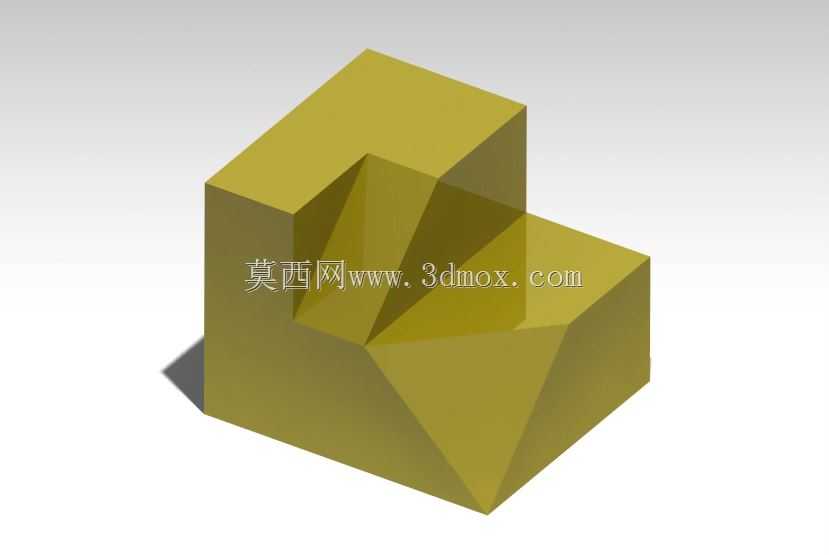

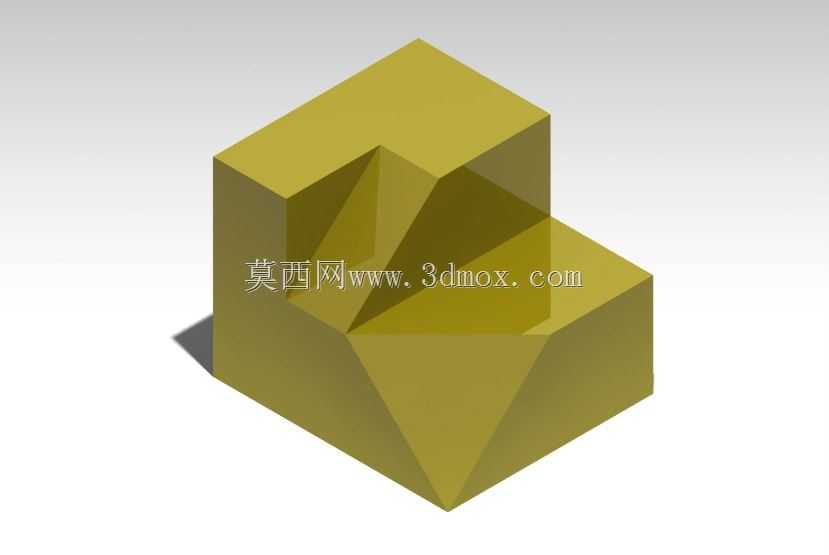

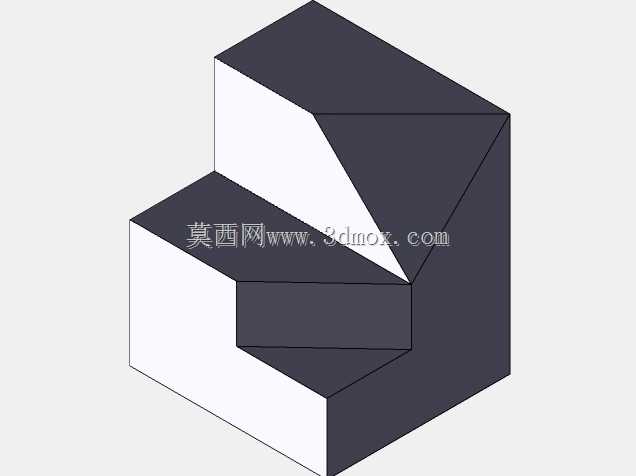

这种结构的角块可以有效降低连接位置的松动概率,减少日常维护的紧固频次。设计过程中还要考虑安装的容错空间,安装孔的孔径比配套螺栓的直径大0.2mm到0.5mm,允许安装时有微小的位置调整量,抵消型材下料时的长度误差或者打孔位置偏差,不会因为微小的尺寸误差导致角块无法安装。两个安装面的背面做了细微的防滑纹路处理,当螺栓锁紧的时候,纹路可以嵌入被连接件的表面,增加接触摩擦力,即使设备运行时产生持续振动,角块也不会出现位置滑移,保证连接结构的长期稳定性。在不同的应用场景里,这个角块的材质选择会有区别,普通的轻型机架用压铸铝合金材质就可以满足强度需求,重量轻且不会生锈,在有腐蚀性介质的车间环境里,会选用不锈钢材质的同结构角块,而重载的焊接设备机架处,会选用碳钢材质做表面镀锌处理的角块,承受更大的负载。从建模逻辑上来说,这个零件的建模首先要确定两个垂直基准面的位置,先绘制外轮廓的拉伸草图,拉伸得到基础的方块实体,然后在直角交汇处绘制内凹腔体的截面轮廓,做切除拉伸得到避让腔体,之后在两个安装面上定位安装孔的位置,做打孔特征,最后在直角过渡位置添加圆角特征,整个建模过程完全遵循实际加工的工艺顺序,没有不可加工的奇异特征,不管是用铣削加工还是压铸成型,都可以顺利实现量产,不需要额外做工艺补正。
