通风散热型机动车盘式制动结构设计

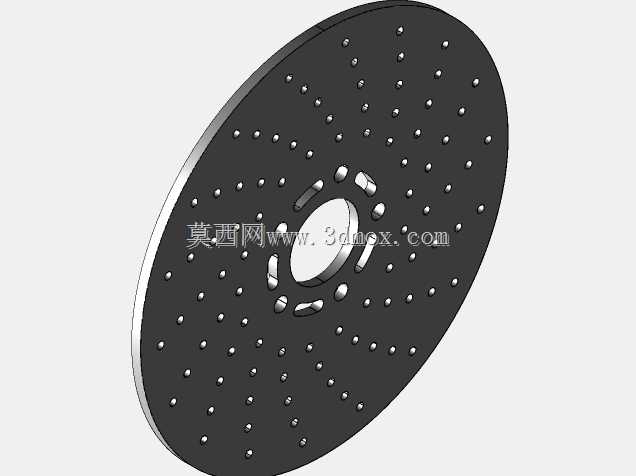

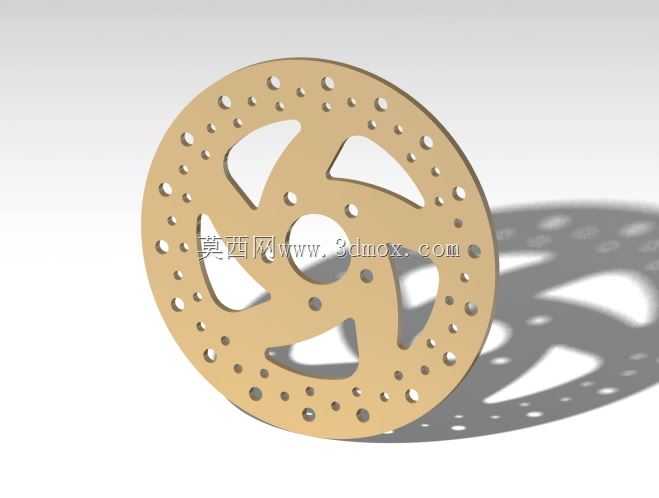

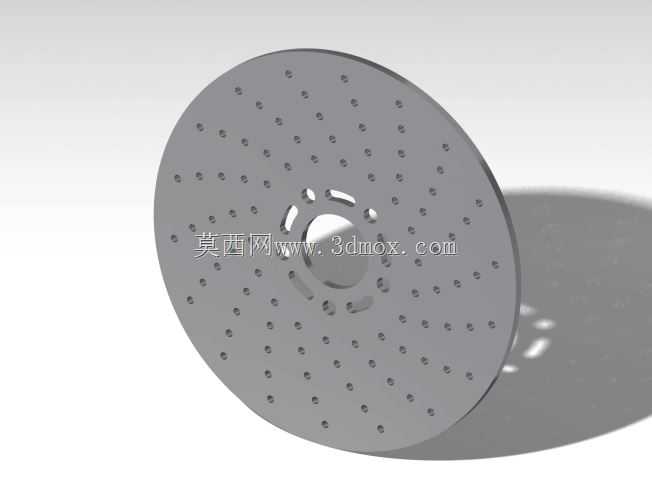

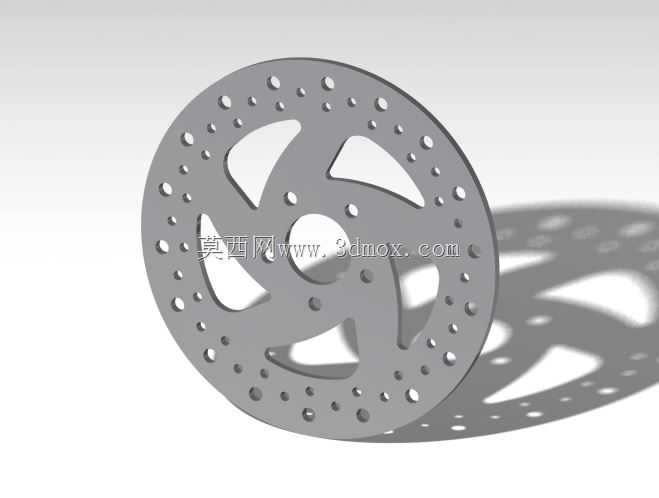

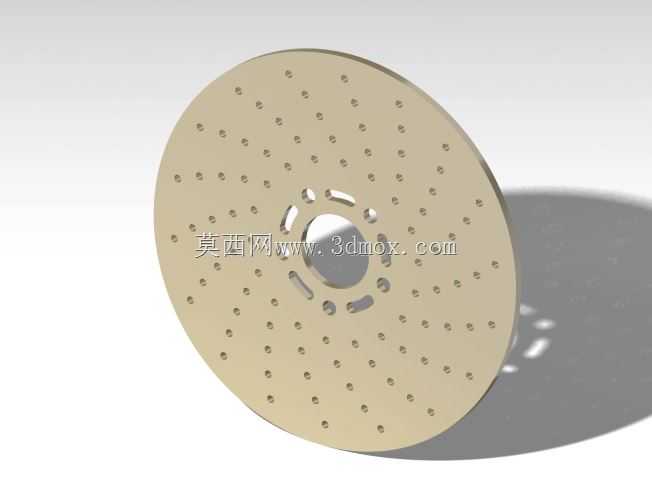

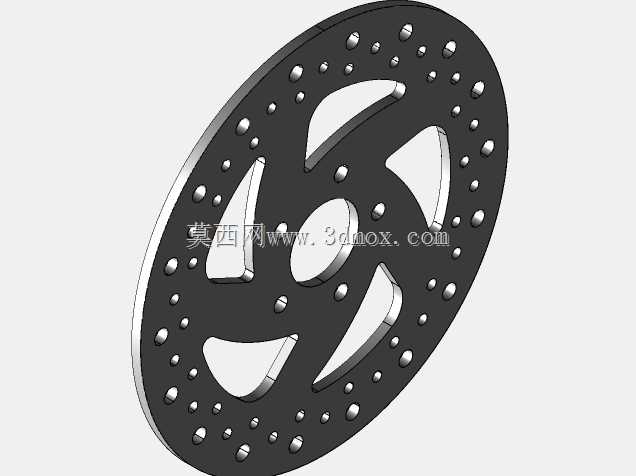

　　在机动车底盘制动系统的开发环节中，盘式制动结构的散热性能、制动响应速度直接决定了整车行驶安全边界，尤其是在长下坡连续制动、高速紧急制动工况下，制动盘的热衰退抗性是结构设计阶段需要反复校核的核心指标。这款盘式制动结构采用了圆周均布的通风孔与流线型散热筋组合设计，区别于传统实心制动盘的封闭结构，盘面开设的大小错落的通孔一方面可以在制动过程中快速导出摩擦片与盘面挤压产生的摩擦热，避免局部温度过高引发的摩擦系数骤降，另一方面可以在车辆涉水行驶时快速排走盘面附着的水膜，缩短湿滑路面的制动响应距离，减少水衰退带来的制动滞后问题。从安装适配维度来看，该制动盘的中心安装孔采用了多螺栓均布的定位结构，安装端面的平面度公差控制在0.02mm以内，

　　能够适配多数乘用车辆、轻型商用车辆的转向节安装接口，安装时无需对原有轮毂结构做额外改装，制动盘的外径尺寸匹配常规16-18寸轮毂的安装空间，制动盘厚度预留了足够的磨损余量，可满足常规使用场景下的全生命周期磨损消耗，无需频繁更换制动盘本体。结构设计阶段，针对制动过程中的受力分布做了有限元拓扑优化，盘面的弧形散热筋并非随意排布，而是顺着车辆行驶时的气流走向设计，车辆行进过程中，气流可以顺着散热筋的导流槽快速穿过盘面通孔，形成持续的风冷散热通道，相比同尺寸实心制动盘，连续制动工况下的盘面最高温度可降低18%-22%，有效减少热变形引发的制动抖动问题。在实际应用场景中，这类通风盘式制动结构不仅适用于常规家用乘用车，也可适配轻型载货车辆、

　　场地作业特种车辆的前轮制动系统，相比鼓式制动结构，盘式制动的制动间隙更小，制动踏板的踩踏行程更线性，驾驶员可以更精准地控制制动力输出，在频繁启停的城市道路工况下，制动响应的一致性表现更稳定。设计过程中还考虑了摩擦片的磨损均匀性问题，盘面的通孔边缘做了0.5mm的倒角处理，避免制动过程中孔边棱角刮蹭摩擦片表面导致的偏磨问题，同时通孔可以在制动时带走摩擦片磨损产生的碎屑，减少碎屑在盘面与摩擦片之间堆积引发的制动异响、盘面刮伤问题。从结构强度维度来看，制动盘的材质选用常规灰铸铁材质即可满足强度要求，散热筋的厚度经过反复校核，既保证了足够的结构刚度，避免高速制动时盘面发生共振抖动，又不会因为筋条过厚导致整体重量过大，

　　增加簧下质量影响车辆操控性能。安装边界方面，制动盘的中心定位凸台高度与轮毂轴承的配合尺寸做了公差匹配，安装后制动盘的端面跳动量控制在0.05mm以内，可有效避免高速制动时的方向盘抖动问题，制动盘的摩擦面粗糙度控制在Ra1.6-Ra3.2之间，与摩擦片的贴合面积在磨合后可达到95%以上，保证制动力的均匀传递。在山地景区运营的接驳车辆、频繁上下坡的城配物流车辆场景中，这类带通风散热结构的盘式制动器相比传统实心盘的热稳定性优势更为明显，连续十次以上的紧急制动循环后，制动力衰减幅度可控制在10%以内，远优于实心盘25%以上的衰减水平。设计阶段还针对制动盘的热变形量做了仿真验证，在600℃的极限工作温度下，制动盘的平面变形量不超过0.1mm，不会因为热胀冷缩导致摩擦片与盘面的贴合间隙出现异常变化，保证制动踏板的脚感一致性。
