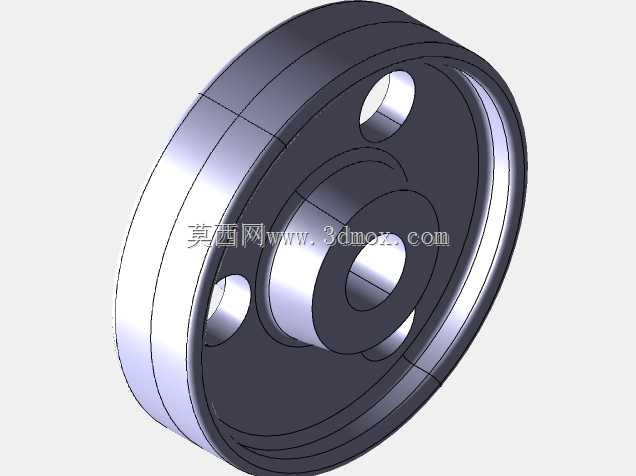

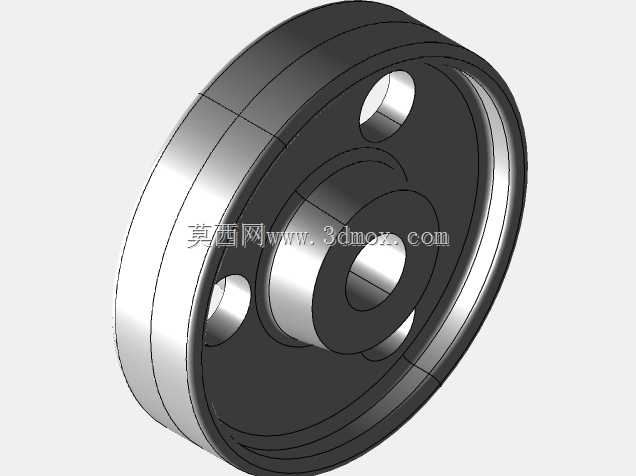

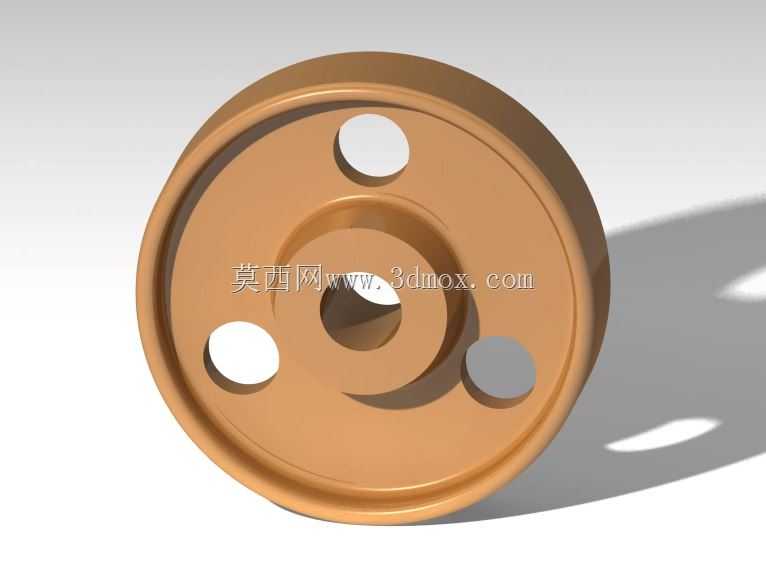

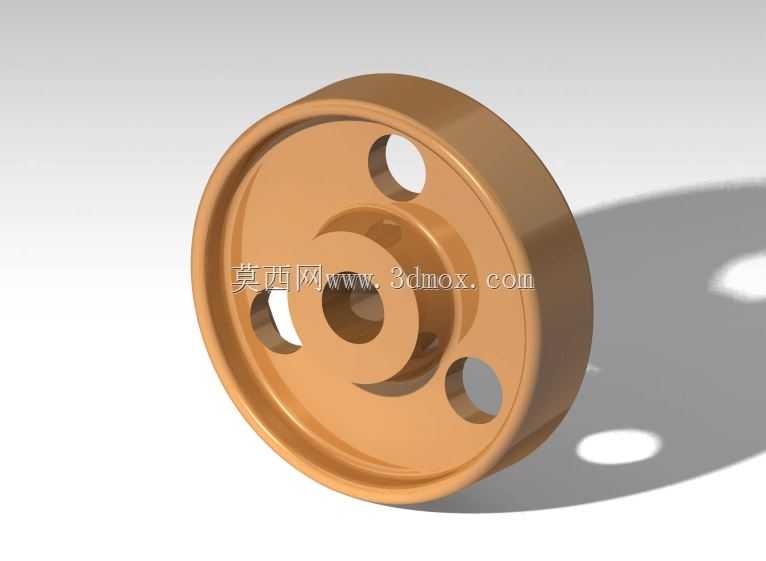

CATIA设计的卡车承载式车轮结构

　　在商用车行走系统的设计环节中，车轮作为直接衔接车桥与轮胎的核心承载部件，其结构合理性直接决定了整车行驶的可靠性、载荷传递效率以及不同路况下的适应能力。这款针对卡车开发的车轮结构，在设计之初就围绕重载工况下的受力特性做了针对性的结构优化，区别于乘用车偏向轻量化与操控性的设计逻辑，卡车车轮需要兼顾静载荷承载、动态冲击缓冲、安装同轴度保障以及长期运行下的结构抗疲劳性能。

　　从实际应用场景来看，这类车轮主要适配中型、重型载货卡车的非转向驱动桥，也可根据安装尺寸调整后用于挂车车桥，日常运行中需要承受满载状态下数吨的垂直载荷，同时还要传递制动时的纵向制动力、转向或路面不平整带来的横向侧向力，以及起步、加速过程中的扭矩输出，因此结构设计上不能单纯追求减重而牺牲受力截面的强度储备。这款轮体采用整体式辐板结构，轮缘部分做了加厚的卷边处理，能够在轮胎充气后提供足够的箍紧力，避免重载下轮胎脱圈的风险，同时轮缘的圆角过渡经过反复校核，能够分散轮胎挤压带来的局部应力，避免长期交变载荷下出现轮缘开裂的问题。

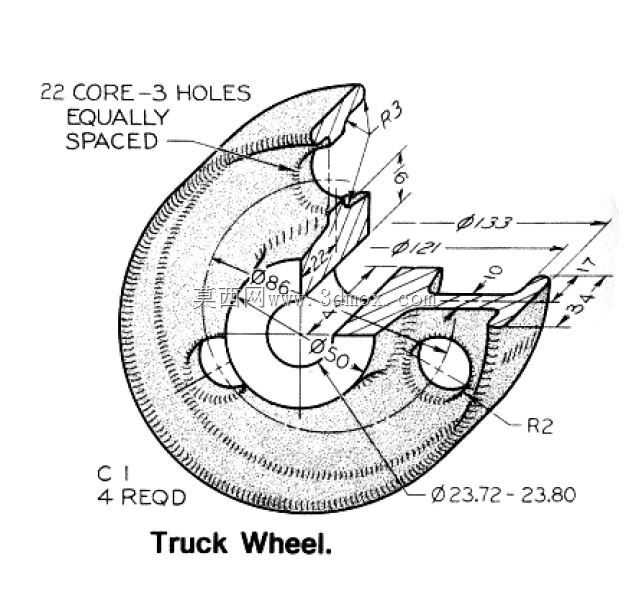

　　辐板部分的设计没有采用全封闭的整板结构，而是均匀开设了三个圆形减重孔，这一设计并非单纯为了减少材料用量，三个孔位沿轮体周向120度均匀分布，在不打断辐板主受力筋路径的前提下，既降低了轮体自身的转动惯量，减少车桥传动过程中的惯量损耗，也为日常维保过程中的刹车系统检查、轮毂螺栓拆装预留了操作空间，同时车辆行驶过程中，气流可以通过这些孔位带走轮毂制动鼓产生的热量，避免长距离下坡制动时制动鼓温度过高引发的制动效能衰减问题。中心的安装孔采用阶梯式结构，大直径段用于和轮毂轴头的定位止口配合，保证轮体安装后的同轴度，避免高速行驶时出现车轮跳动的问题，小直径段则预留了轴头端盖的安装空间，周围均匀分布的螺栓孔位置度公差控制在0.1mm以内，确保每个固定螺栓受力均匀，避免单个螺栓受力过载出现断裂。

　　设计过程中针对轮体的受力路径做了完整的仿真验证，载荷从轮缘接触轮胎的位置传入后，通过辐板上的弧形过渡结构传递到中心安装区域，所有的转角位置都做了R角过渡处理，避免直角结构带来的应力集中问题，辐板与轮辋衔接的位置采用了变厚度设计，靠近中心安装区域的辐板厚度更大，向轮缘方向逐渐平滑减薄，在保证整体强度的前提下合理控制了轮体自重。从安装边界来看，这款车轮的轮辋宽度适配常用的重载卡车轮胎规格，中心定位止口的直径、螺栓孔的分布圆直径都匹配主流卡车桥的安装尺寸，不需要对车桥部分做额外改装就可以直接替换使用，轮体的轴向安装尺寸经过严格校核，安装后不会与制动气室、桥壳加强筋等周边部件发生运动干涉，车轮最大转向角度下也不会与车架纵梁、挡泥板支架产生剐蹭。

　　在实际的结构建模过程中，轮体的所有曲面都保持了G1以上的连续过渡，既保证后续工程图出图时的尺寸标注准确性，也为后续的有限元分析、数控加工编程提供了无破面的基础模型，不同结构特征之间的参数保持关联，调整轮辋直径、螺栓孔数量等核心参数时，相关的配合特征可以同步更新，能够快速衍生出适配不同载荷等级、不同车型的同系列车轮结构，大幅缩短同品类部件的开发周期。这类车轮结构在日常使用中不需要额外的复杂维护，只要按照规定扭矩拧紧固定螺栓，定期检查轮体表面是否存在裂纹、变形就可以满足长期使用的要求，其结构设计充分平衡了重载承载需求、维保便利性以及制造成本之间的关系，能够适应公路运输、工程短途转运等多种不同的卡车使用场景。
