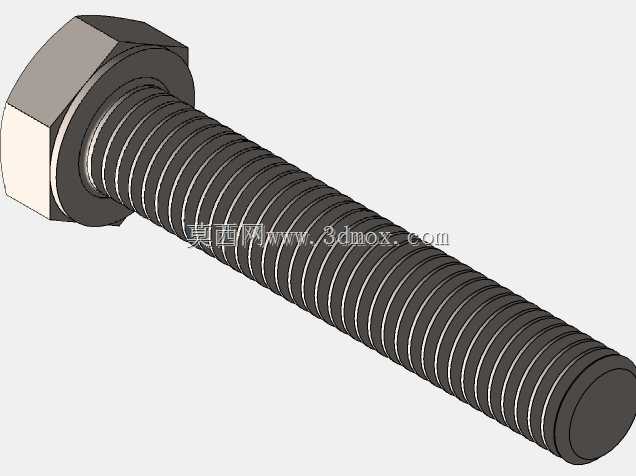

DIN933-M8全牙外六角紧固螺钉

在各类机械结构装配场景中，外六角全牙螺钉是应用覆盖范围极广的紧固连接件，这款符合DIN933标准的M8规格螺钉，常被用于钣金机架拼装、自动化设备型材连接、机床护板固定、工装夹具组装等多个工程场景，只要涉及可拆卸式的刚性结构连接，且对紧固强度有稳定要求的部位，都能见到这类标准件的身影。从设计逻辑来看，这款螺钉采用全螺纹通身排布的结构，区别于半牙螺钉仅在端部设置螺纹的形式，全牙设计可以让螺钉在拧入螺纹孔的全程都保持螺纹啮合状态，当被连接件总厚度小于螺钉标称长度时，依然可以通过螺母配合实现可靠锁紧，不会出现光杆段卡滞无法锁紧的问题，适配的安装场景更灵活。六角头部的尺寸是按照标准规范设定的，对应M8规格的外六角对边尺寸匹配常规呆扳手、套筒扳手的咬合尺寸，现场装配时不需要特制工具，普通的13号开口扳手或者对应规格套筒就能完成拧紧作业，头部下端的承压面做了平整处理，拧紧时可以和被连接件表面均匀贴合，不会出现局部应力集中压坏工件表面的情况，也能保证锁紧时的轴向力均匀传递。在实际选型使用时，需要注意安装边界的预留：螺钉穿入被连接件的通孔直径建议设置为8.5-9mm，预留足够的装配公差避免孔位错位导致无法穿入，六角头部的回转空间要预留足够，至少要保证套筒可以完全套入头部并完成旋转动作，避免空间干涉导致无法拧紧。螺纹部分的牙型采用标准公制粗牙设计，螺距为1.25mm，粗牙螺纹的抗剪切强度更高，在承受振动载荷的工况下不容易出现滑牙问题，不需要额外打螺纹胶就能实现不错的防松效果，当然如果是长期处于高频振动的设备部位，配合弹垫、平垫或者防松螺母使用，连接可靠性会进一步提升。这类标准件的三维建模过程中，重点要还原螺纹的牙型轮廓、六角头部的倒角细节、头部与螺杆衔接处的过渡圆角，这些细节不仅影响模型的外观写实度，更重要的是在做装配干涉检查时，可以准确模拟实际装配的空间状态，避免设计阶段出现孔位不匹配、空间预留不足的问题，提前排查装配风险。很多结构设计新手在做设备装配时，容易忽略标准件的实际安装尺寸，只按照标称直径画简化圆柱，往往到实际装配时才发现扳手空间不足、螺钉长度过长顶到内部结构，这类精准还原标准尺寸的螺钉模型，就能帮助设计人员在三维建模阶段就完成完整的装配校验，减少后续加工装配阶段的改模成本。
