工业机柜用转舌式钥匙锁具结构设计

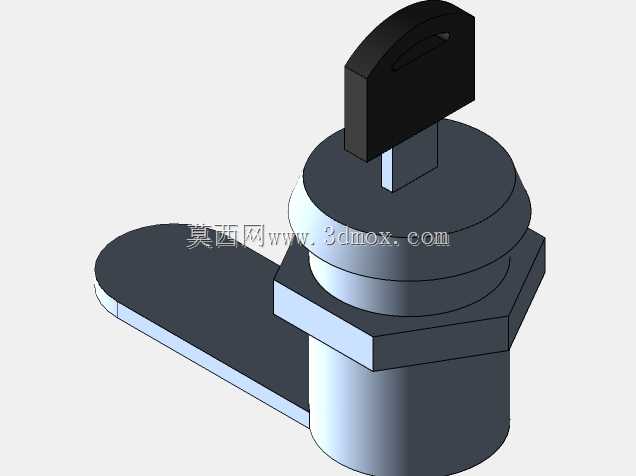

这款转舌式钥匙锁是工业柜体防护场景中应用极为广泛的基础锁闭部件，日常多被用于配电箱柜门、小型设备检修舱门、文件柜、通讯机柜侧门等需要限制非授权开启的结构部位，核心作用是通过锁舌的旋转卡位实现门体与柜体框架的刚性锁止，避免无关人员随意开启柜体触碰内部线路、元器件或存储物料，在保障设备运行安全、内部物料管控方面承担着基础但关键的作用。从结构设计逻辑来看，这款锁采用了经典的圆柱锁芯集成式布局，锁体主体为圆柱形结构，中部设置外六角安装定位台，适配柜体门板上预先冲制的标准圆形安装孔，安装时从门板外侧将锁体穿入孔位，在门板内侧通过配套的锁紧螺母与锁体上的外螺纹段旋合，即可将锁体牢牢固定在门板上，不需要额外的焊接或复杂紧固件连接，安装工序简单，适配1-2mm厚度的常规冷轧钢门板，也可根据实际门板厚度调整锁紧螺母的旋合位置，适配不同的安装边界条件。锁体上部为钥匙插入的锁芯端，配套的平板式钥匙插入锁芯后，可带动锁芯及下部连接的锁舌同步做90度旋转，当钥匙处于初始拔出位置时，锁舌横向卡入柜体门框内侧的卡位槽内，此时门体无法向外拉开；当钥匙插入旋转90度后，锁舌随锁芯转动至与锁体轴线平行的位置，此时锁舌脱离门框卡位，门体可正常开启，锁舌采用扁平长条状结构设计，转动行程内无多余结构干涉，锁止状态下锁舌与门框的搭接量经过合理测算，既不会因为搭接量过小导致锁止不可靠、受外力冲击时轻易脱开，也不会因为搭接量过大造成旋转卡滞、开关门操作阻力过大。锁芯内部采用弹子锁芯结构，只有匹配齿形的钥匙才能转动锁芯，具备基础的防盗防误开能力，钥匙拔出后锁芯处于自由锁止状态，外部无钥匙无法转动锁体，整体结构没有多余的复杂传动部件，零部件数量少，加工工艺成熟，锁体外壳采用锌合金压铸成型，表面做哑光喷塑处理，具备基础的防锈防腐蚀能力，可适配普通室内工业场景的使用需求，不需要额外的表面防护处理即可长期使用。在实际选型适配过程中，需要重点核对锁体的安装孔径、锁体长度与门板厚度的匹配度，同时确认锁舌长度与柜体门框的卡位深度是否适配，避免出现安装后锁止不到位的情况，这款锁的整体结构紧凑，占用柜体内部空间极小，不会对柜体内部的元器件排布、线路走线造成干涉，适合在各类小型柜体、舱门结构上批量使用。
