车载方形辅助照明工作灯结构设计

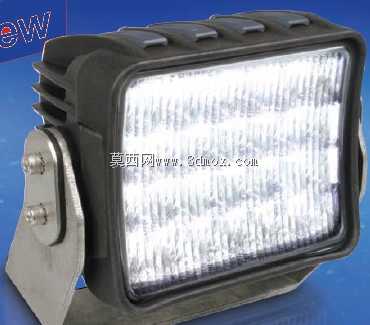

　　这款方形辅助照明灯具，主要适配工程作业车辆、越野改装车辆、户外作业装备的夜间照明补光需求，在野外施工、矿区作业、越野穿越、户外应急抢修等场景下，能够提供大角度的泛光照明覆盖，弥补车辆原厂照明照射范围不足、亮度不够的问题。从结构设计来看，灯体外壳采用高强度改性工程塑料一体注塑成型，外壳背部设计有多道平行排布的散热鳍片，能够在灯具长时间大功率工作时，将LED光源产生的热量快速传导到外部空气中，避免光源结温过高导致光衰过快、寿命缩短的问题。灯头正面采用钢化玻璃透光面罩，边缘通过耐候密封胶圈与灯体壳体压合固定，能够满足户外使用时的防尘防水要求，应对雨天、扬尘、碎石飞溅等复杂工况，不会出现进水进灰导致内部电路损坏的情况。

　　灯具的安装支架采用冲压成型的金属支架，表面做喷塑防锈处理，支架上预留了两个螺栓固定孔位，可适配不同厚度的安装基座，同时支架与灯体的连接部位采用可调角度的铰接结构，通过两侧的锁紧螺栓可以调整灯头的照射俯仰角度，调整范围覆盖水平向下15度到向上45度，能够根据实际安装位置和照明需求灵活调整照射方向，不需要额外制作转接支架。从安装边界来看，灯体整体为方正造型，厚度控制在合理范围内，安装时不需要占用过大的布置空间，支架的固定孔位间距符合车载辅助灯具的通用安装尺寸，能够直接适配市面上多数车型的前杠、顶架、后斗等位置的预留安装点，不需要对安装面做大规模的打孔改造。内部光源采用多颗LED灯珠矩阵排布，配合灯珠前方的光学透镜结构，

　　能够将光线均匀打散，形成宽幅的泛光照明带，不会出现局部光斑过亮、周边区域照明不足的问题，适合近距离大范围的作业照明需求，区别于聚光型射灯的远距离照射特性，这款灯具更侧重作业面的整体照明覆盖。灯体的边角做了圆弧过渡处理，没有尖锐的凸起结构，避免安装使用过程中磕碰造成人员受伤或者灯体损坏，接线部位采用防水接插件设计，线束引出位置做了防弯折的橡胶护套，能够降低车辆行驶过程中震动导致的线束断裂、接触不良的故障概率。在结构强度设计上，灯体外壳的壁厚经过优化，既保证了整体的抗冲击强度，能够承受车辆行驶过程中的震动、碎石冲击，又不会因为壁厚过大导致整体重量过重，增加安装部位的负载。密封结构的设计充分考虑了户外使用的温度变化，

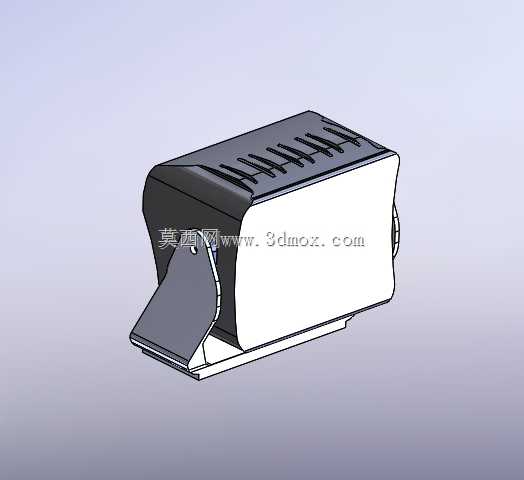

　　密封胶圈选用耐高低温的橡胶材质，在零下四十度到零上八十度的环境温度范围内都能保持良好的弹性，不会因为低温变硬脆裂、高温软化变形，保证长期使用的密封可靠性。这款灯具的结构设计充分考虑了车载工况的使用特点，从散热、密封、安装适配性、抗震动性能等多个维度做了针对性的优化，能够满足复杂户外作业场景下的长期使用需求，三维建模过程中对各个部件的配合公差做了合理预留，比如灯壳与透光面罩的配合槽深度、密封胶圈的压缩量、铰接部位的转动间隙都按照实际生产装配的要求做了设定，模型可直接用于后续的结构验证、开模生产参考，也可作为整车改装设计时的配套部件模型调用，匹配整车的装配干涉检查。
