不锈钢门闩锁闭组件三维结构设计

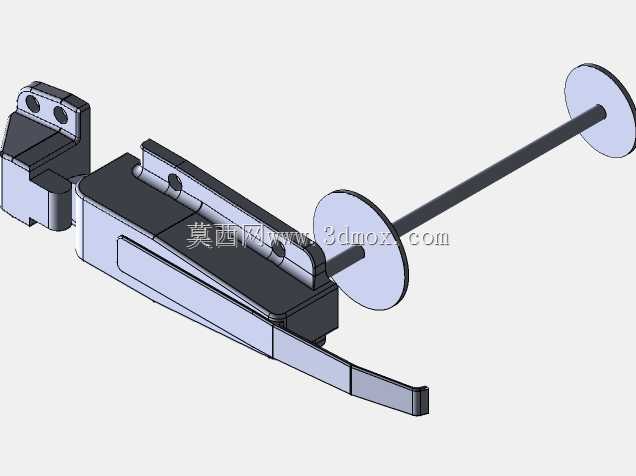

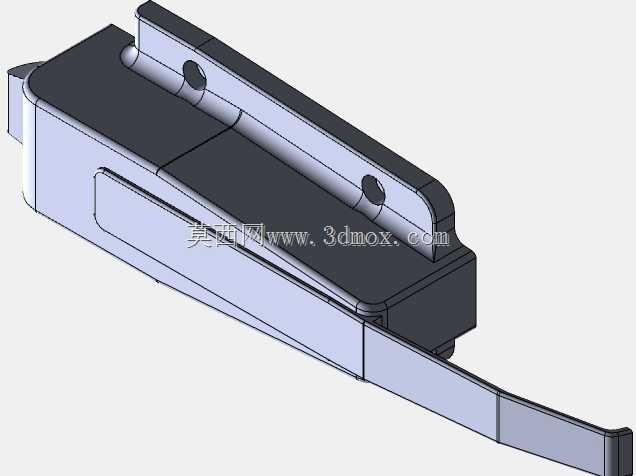

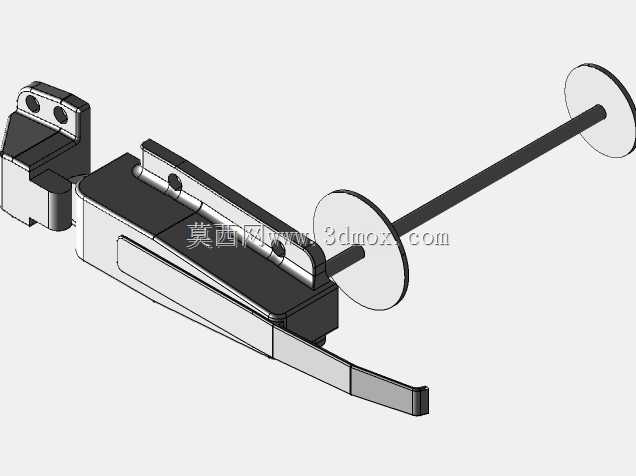

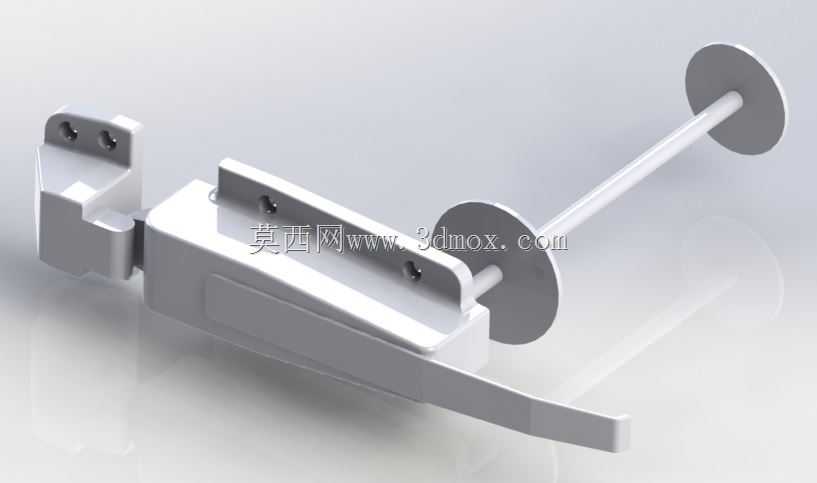

　　这套不锈钢锁闭构件主要应用于商用厨房设备、洁净车间防护门、户外箱体舱门这类对耐蚀性有明确要求的场景，日常工况下需要承受频繁启闭带来的往复载荷，同时要适配潮湿、多油污甚至弱腐蚀介质接触的使用环境，因此主体结构全部采用不锈钢材质冲压、机加工成型，避免长期使用出现锈蚀卡滞问题。从实际使用逻辑来看，该构件通过扳动外露的操作手柄实现锁舌的伸缩动作，配套的长杆传动组件可以穿过门板厚度方向的安装空间，两端的圆形挡片既起到轴向限位作用，也能在门板两侧形成平整的装饰与受力面，避免杆体直接剐蹭门板开孔边缘。设计过程中优先考虑了操作手感与锁止可靠性的平衡：手柄的力臂长度经过反复校核，普通人单手施加不超过15N的按压力即可完成解锁动作，

　　锁舌伸出后的有效卡合长度预留了足够的安全余量，即使门板存在小幅装配公差或者长期使用出现轻微形变，也不会出现意外脱开的问题。安装边界方面，主体锁座的固定孔位采用对称排布设计，适配厚度在15mm到40mm之间的门板安装，长杆组件可以根据实际门板厚度裁切调整长度，两端挡片通过过盈配合或者点焊方式与杆体固定，不需要额外定制非标长度的传动件，大幅降低了现场安装的适配难度。结构细节上，锁座内部的转动副没有采用额外的销轴零件，而是直接在不锈钢板材上冲压出铰接凸台，减少了零件数量同时避免了销轴锈蚀脱落的风险，锁舌与锁座的配合面预留了0.2mm的活动间隙，即使有少量灰尘或者油污堆积在配合缝隙里，也不会出现操作卡滞的问题。从受力路径来看，

　　锁闭状态下的外力会通过锁舌直接传递到锁座的安装螺钉上，因此锁座的安装孔位周边做了局部翻边加强处理，提升了局部结构的抗剪切能力，避免受较大侧向冲击力时安装孔位出现撕裂变形。这套构件的外形设计没有多余的装饰结构，所有外露边缘都做了圆角钝化处理，避免操作过程中划伤操作人员，整体外露表面采用拉丝处理，既可以掩盖日常使用产生的轻微划痕，也能在洁净环境下减少污渍附着，日常清洁只需要用普通抹布擦拭即可维持外观整洁。在配套选型时，需要注意门板对应位置需要预先开出直径匹配长杆的穿装孔，锁座的安装沉台深度要与锁座本体厚度匹配，保证安装后锁座表面与门板表面齐平，不会突出影响门板整体平整度。不同于普通民用门锁的复杂锁芯结构，这套门闩结构更侧重快速启闭与耐用性，不需要配套钥匙即可操作，适合需要频繁开关、不需要权限管控的通道门或者设备舱门使用，长期免维护的特性也降低了使用过程中的运维成本。
