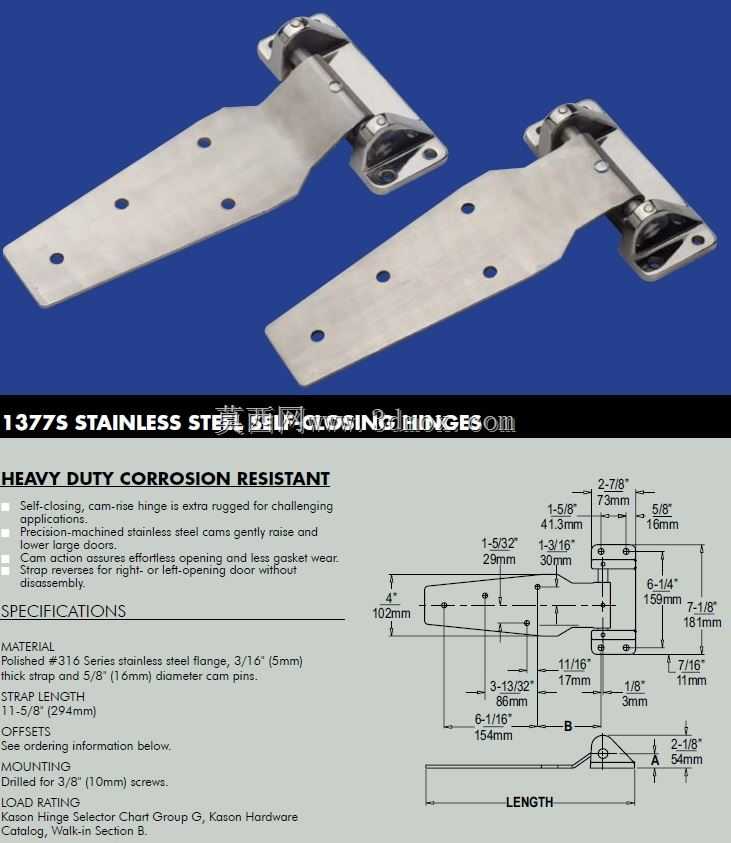

工业级不锈钢重载铰链结构设计

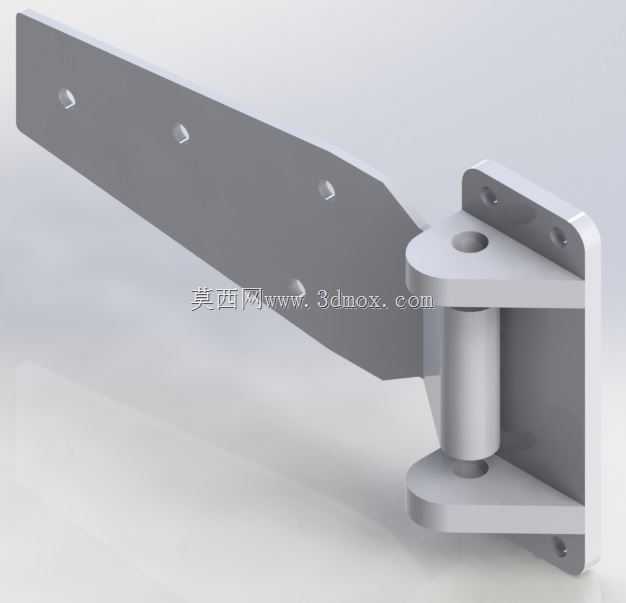

　　这款不锈钢铰链的结构设计，首先要匹配工业场景下的重载开合需求，区别于民用门窗的轻载合页，它的应用场景覆盖食品加工设备舱门、户外工业柜体、化工设备检修门、船舶舱室连接这类对耐腐蚀、承重有硬性要求的场合。从实际使用逻辑出发，这类铰链需要承受门板自身重量带来的径向剪切力，同时要抵消开合过程中产生的轴向窜动，所以在铰接部分的设计上，采用了上下双抱箍式的轴套结构，把转轴完全包裹在两个安装座之间，没有外露的轴端间隙，既避免了粉尘、水汽进入铰接缝隙造成卡滞，也能让受力均匀分散到上下两个支撑面，不会出现单点受力导致的轴变形问题。

　　在安装边界的考量上，长条形的活动页片做了斜切收边的外形处理，不是规整的矩形结构，这种设计一方面是为了避让门板安装位的加强筋或者折弯边，避免安装时出现干涉，另一方面四个沉头安装孔的位置做了等距排布，孔位深度刚好适配标准的内六角沉头螺钉，安装后螺钉头完全没入页片平面，不会突出表面刮擦操作人员或者密封胶条。固定端的安装座采用了L型折弯的一体式结构，两个安装面分别对应门框的立面和端面，三个安装孔呈三角分布，相比双排孔的设计，三角排布的孔位在承受垂直方向的拉力时抗形变能力更强，哪怕门板频繁开合产生震动，也不容易出现固定螺钉松动的问题。

　　从设计思路的细节来看，铰接转轴的配合间隙控制在0.05mm以内，这个间隙值既保证了开合过程的顺畅度，不会因为加工公差导致转动卡涩，又能避免间隙过大造成的门板下垂错位。页片的厚度选择上，活动页和固定座的板材厚度保持一致，整体做了钝化处理的不锈钢材质，不需要额外做表面喷涂，在潮湿、有弱腐蚀介质的环境下也能长期使用，不会出现锈迹流挂污染设备表面的问题。实际选型时需要注意，这款铰链的开合角度最大可以做到180度，活动页在转动到最大角度时，页片边缘和固定座的倒角处刚好贴合，不会出现硬碰撞损伤结构，同时固定座的铰接位置做了圆角过渡，消除了应力集中点，在承受重载时不会因为应力集中出现焊缝或者板材开裂的问题。

　　在设备装配的实际流程里，这类铰链的安装顺序通常是先把固定座预装在门框上，不要完全拧紧螺钉，再把活动页固定在门板上，之后将门板的铰接部位对准固定座的轴套，穿入转轴后再调整整体的位置公差，确认门板开合顺畅、缝隙均匀后再把所有固定螺钉拧紧到规定扭矩。相比普通的冲压合页，这款铰链的所有受力部位都没有采用铆接的薄弱结构，转轴和轴套是独立的机加工件，哪怕长期使用出现磨损，也可以单独更换转轴，不需要整体更换整个铰链，降低了设备后期的维护成本。另外在密封场景使用时，页片的平面度控制在0.1mm以内，安装后可以和门板、门框的平面紧密贴合，配合密封胶条使用时不会出现缝隙，能够满足防护等级IP65以上的柜体密封要求，在户外机柜、清洗设备这类经常接触水或者喷淋的场景下，也能有效阻挡水汽进入设备内部。
