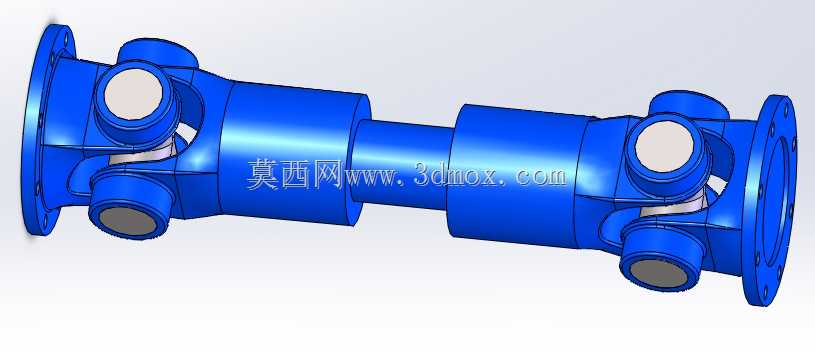

双法兰可伸缩斯派塞万向传动轴结构

　　在重载传动系统的布局中，两轴存在轴线夹角、安装距存在动态偏移的工况十分常见，比如商用车底盘的动力输出端与驱动桥之间、工业轧机的电机输出端与轧辊输入端、重型工程机械的分动箱与工作装置之间，这类场景下刚性联轴器完全无法适配偏移补偿需求，斯派塞结构的万向传动轴就成为这类传动链路里的核心部件。这款双法兰结构的万向传动轴，两端采用标准法兰对接结构，法兰端面预留均匀分布的螺栓过孔，安装时可直接与对接端的法兰盘通过高强度螺栓锁紧，无需额外加工轴孔、键槽等连接结构，能大幅缩短现场装配的调整周期，尤其适合设备大修更换、模块化传动单元快速拼接的场景。从结构特性来看，该传动轴两端各配置一套十字轴式万向节，十字轴的四个轴颈与万向节叉的轴承孔配合，

　　可实现单节万向节最大15°-20°的轴线偏角补偿，中间段采用花键套接的可伸缩结构，能在一定范围内补偿轴向的安装距误差，同时可吸收设备运行过程中因振动、机架形变产生的轴向窜动，避免传动部件因附加载荷出现早期磨损。实际选型应用时，首先要确认两端法兰的对接尺寸，包括法兰止口直径、螺栓孔分布圆直径、螺栓孔数量与单孔直径，这几个参数直接决定了传动轴能否与现有对接端直接适配，无需额外加工转接法兰；其次要确认传动轴的最短安装距与最大伸缩量，安装时要保证传动轴处于伸缩量的中间区间，避免运行过程中出现花键脱开或者顶死的情况；另外要核算传动系统的额定传递扭矩与峰值冲击扭矩，确保万向节的十字轴轴颈强度、花键的接触强度能覆盖工况的最大载荷，

　　避免出现过载断轴、十字轴碎裂的故障。设计这类万向传动轴的三维结构时，首先要确定单节万向节的偏角补偿范围，根据工况的最大轴线夹角确定万向节叉的开口尺寸，避免大偏角转动时万向节叉与十字轴、相邻部件出现运动干涉；中间花键副的配合长度要满足最大伸缩量的需求，同时要预留足够的配合长度保证花键的接触应力在许用范围内，花键采用矩形花键或者渐开线花键可根据载荷大小选择，重载工况优先选用渐开线花键，其齿根强度更高，承载能力更强；两端法兰的厚度要根据螺栓预紧力、传递扭矩的大小核算，避免法兰受载后出现翘曲变形，导致连接螺栓受附加剪切力断裂。在装配验证环节，要注意十字轴轴承的预紧力调整，预紧力过大会导致万向节转动卡滞，传动效率下降，

　　预紧力过小则会出现传动间隙，正反转切换时产生冲击异响；中间花键副要涂抹足够的润滑脂，同时配置防尘密封套，避免外界的粉尘、泥水进入花键配合面，造成花键异常磨损；如果是用于高速传动的场景，还要对整个传动轴做动平衡校验，在万向节叉、法兰盘上预留平衡配重块的安装位置，避免高速转动时产生过大的振动，影响整个传动系统的稳定性。这类万向传动轴在实际使用中，常见的失效形式包括十字轴轴颈磨损、花键配合间隙过大、法兰连接螺栓松动，日常维护时要定期检查十字轴的转动灵活性、花键的窜动间隙，按周期补充润滑脂，检查连接螺栓的预紧力矩，能大幅延长部件的使用寿命。不同于单万向节结构，这种两端配置万向节的传动轴，在安装时要保证两端万向节的叉面处于同一相位，这样才能保证输入轴与输出轴的瞬时角速度相等，避免出现转速波动，减少传动过程中的附加动载荷，这一点在安装调试时尤其需要注意，很多现场装配的故障都是因为相位装反导致的振动、冲击问题。
