电吹风电压电流功率测试夹具装置

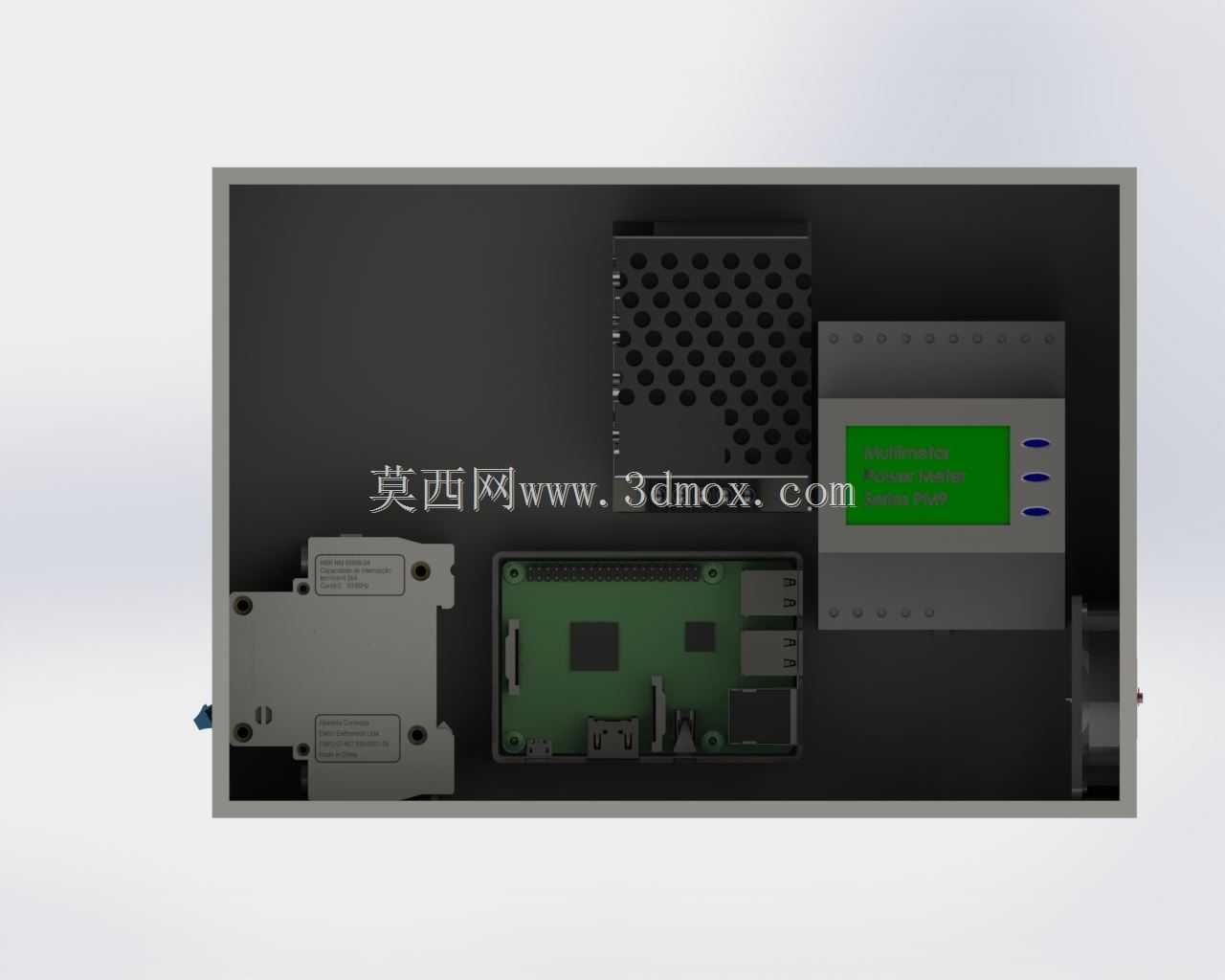

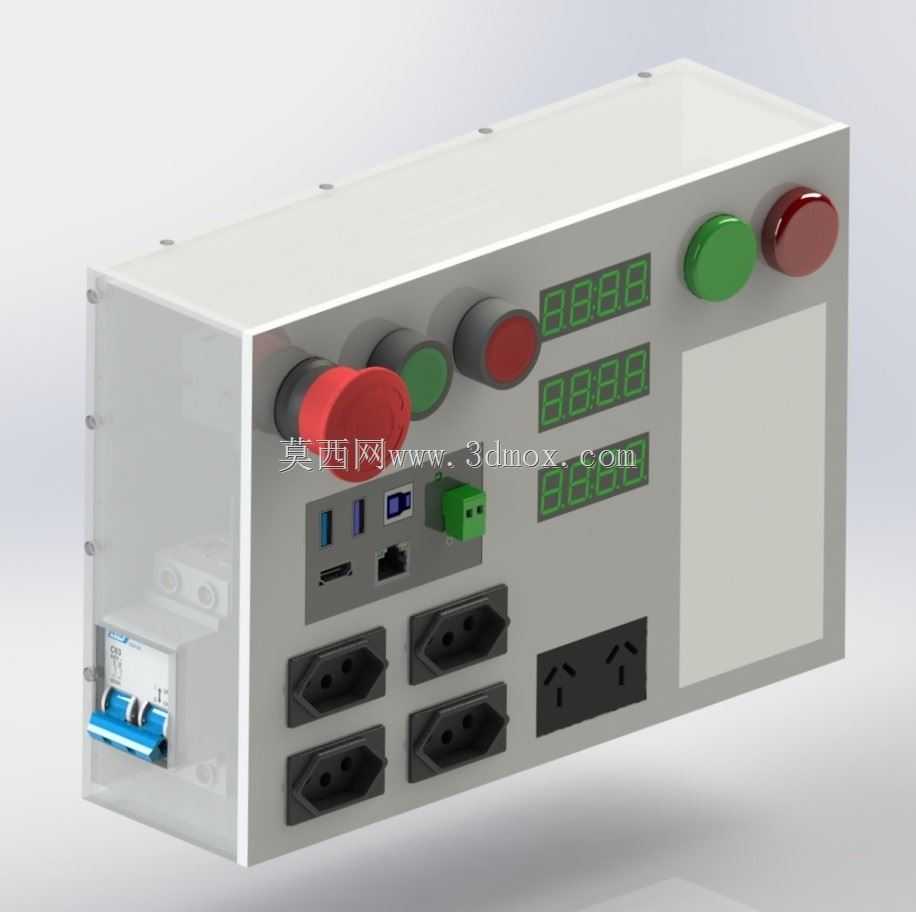

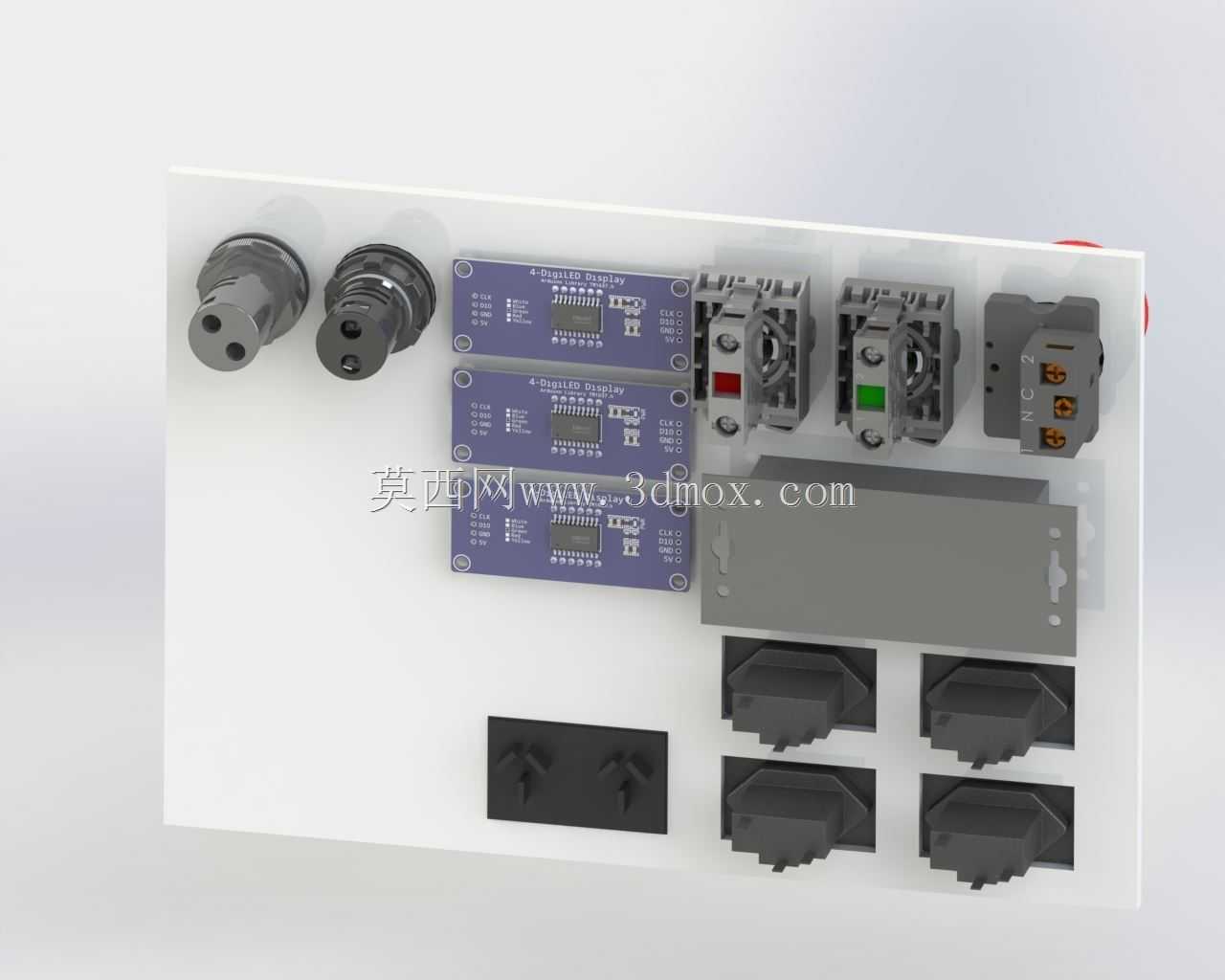

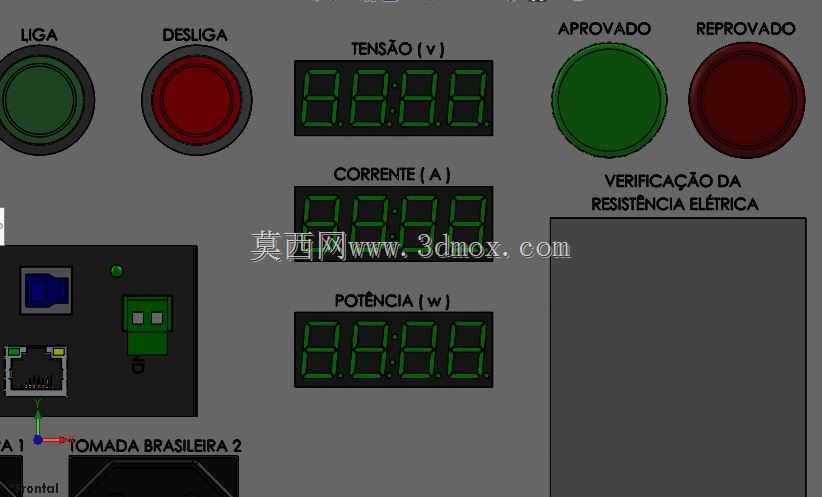

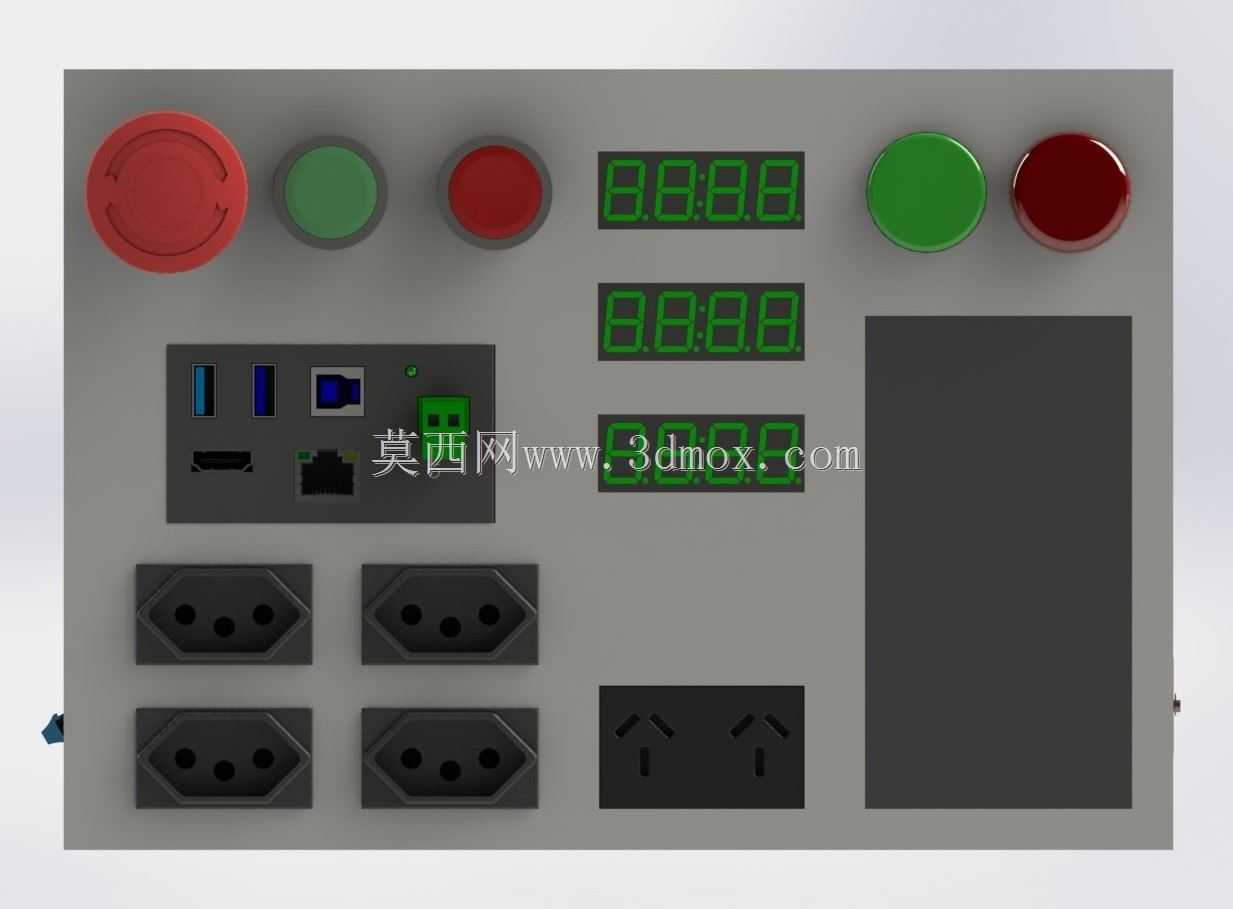

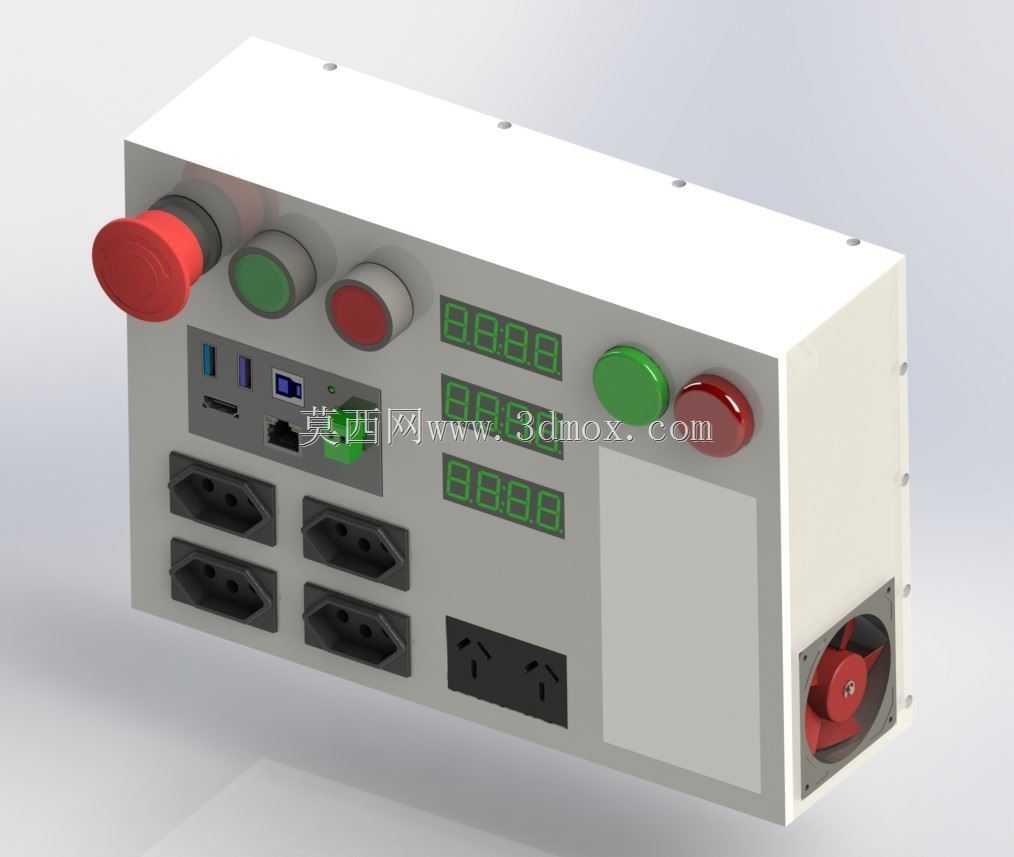

该测试夹具主要面向小家电成品检测工位，适配电吹风出厂前的电气性能核验环节，可同时完成多台待测产品的电压、电流、功率参数同步采集，替代传统单台接线测试的低效作业模式，适配流水线批量质检的作业节奏。设备面板集成多组不同规格的电源输出插座，包含巴西标准插座与阿根廷标准插座两类接口，可直接匹配对应销售区域的电吹风电源插头，无需额外转接头即可完成接线，减少测试前的准备工序。面板上排布三组高亮数码显示模块，分别对应电压、电流、功率三项核心参数的实时数值显示，数值读取直观无遮挡，测试人员无需切换界面即可同时获取三项参数，降低读数误差。操作区域设置多枚控制按钮，包含急停按钮、启动按钮、功能切换按钮，急停按钮采用大尺寸红色蘑菇头设计，触发行程短，遇到异常情况可快速切断测试回路，保障作业安全；功能按钮可切换不同测试档位，适配不同功率规格的电吹风产品测试需求。设备侧面集成轴流散热风扇，测试过程中内部回路产生的热量可通过风扇形成的风道快速排出，避免长时间连续作业导致内部元器件过热，提升设备连续运行的稳定性。设备整体采用长方体箱式结构，外壳为金属板材弯折拼接成型，边角做钝化处理，避免安装与搬运过程中划伤操作人员；面板布局遵循操作动线设计，常用操作按钮布置在人员站立操作时的手部舒适触及区域，显示模块布置在视线平齐高度，插座区域布置在面板下半部分，接线操作时无需抬高手臂，降低长时间作业的疲劳感。设备底部预留固定安装孔位，可直接固定在质检工作台台面，也可根据工位需求放置在流水线侧边的移动支架上，安装边界灵活，无需对现有工位做大规模改造即可投入使用。内部回路设置过载保护模块，当待测产品出现短路、功率超阈值情况时，可自动切断对应测试回路的供电，不会影响其他工位的测试作业，也避免大电流冲击损坏内部采集模块。面板预留的观察窗口可直接观察待测电吹风的加热组件工作状态，测试人员无需近距离靠近高温部件即可判断加热功能是否正常，规避高温烫伤的风险。
