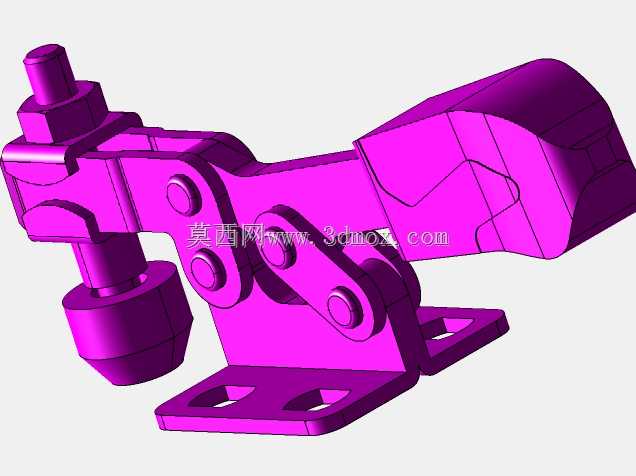

卧式快速压紧夹钳工装结构设计

这款压紧夹钳是工装夹具领域应用极广的手动快锁机构，在焊接工装、机加工定位工位、装配流水线治具、检具定位模块中都能见到它的身影，核心作用是在工件加工、检测、装配过程中提供稳定的持续压紧力，避免工件受切削力、焊接应力、装配外力出现位移偏移，相比螺栓压紧的操作方式，它的开合行程可控，单次压紧与释放操作仅需扳动一次手柄，作业效率提升十分明显，能大幅降低工位辅助操作时长。从结构设计逻辑来看，它采用了多连杆过死点锁止的机械原理，当手柄扳动到锁止位置时，连杆机构越过力学死点，此时即使压紧端受到工件的反向顶推力，机构也不会自行松脱，锁止状态的可靠性完全依靠机械结构保证，不需要额外增加锁止销、弹簧卡扣等辅助零件，长期使用的稳定性表现优异。整个夹钳采用底座分体安装设计，底座预留两个长圆形安装孔，安装时可根据工位实际布局微调固定位置，对安装面的孔位公差容忍度较高，不需要极高的安装孔位加工精度就能完成固定，适配不同厚度的工装台板安装需求。压紧端配置可调式压头，压头与压杆采用螺纹连接结构，可根据被压紧工件的实际高度旋转调整压头伸出长度，调整范围覆盖常见的薄板、型材、小型机加工件的压紧高度差，压头端部采用大直径平底接触设计，接触面积更大，压紧时不会在软质工件表面压出明显凹痕，同时也能避免压头与工件点接触出现的应力集中问题。整个机构的连杆铰接点都采用销轴铆接结构，铰接间隙控制在极小范围内，长期反复扳动不会出现明显的旷量，压紧力的输出一致性较好，手柄部分采用符合人体工学的弧形轮廓，扳动时的受力角度合理，操作人员单手即可完成开合操作，不需要施加过大的操作力。在实际工位布局中，这类夹钳通常成组使用，根据工件的外形轮廓布置在工件的侧边、端部等需要限位压紧的位置，安装时需要注意压头的压紧点尽量选在工件下方有刚性支撑的位置，避免压紧时工件出现翘曲变形，同时要预留出手柄扳动的操作空间，避免手柄与周边工装、工件出现运动干涉，它的整体外形紧凑，不会占用过多的工装台安装空间，在狭小的工位布局中也能灵活布置，适配多品种小批量生产的柔性工装需求，也可以集成在专用自动化设备的手动上下料工位作为辅助压紧机构使用。
