带全部件结构的转向节接头机械构件

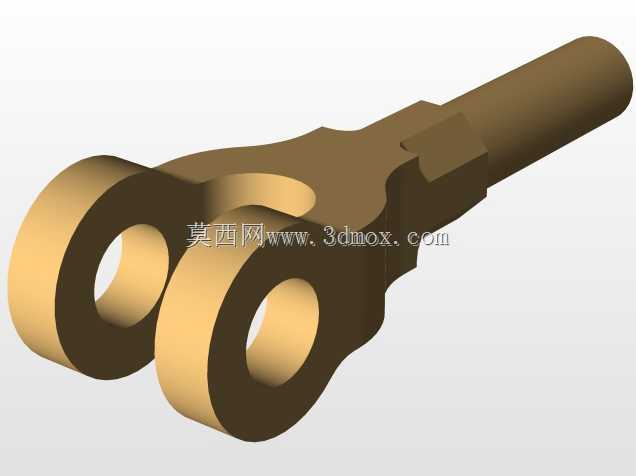

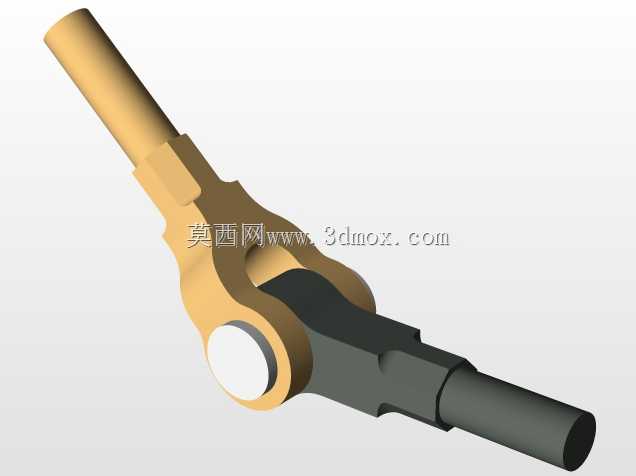

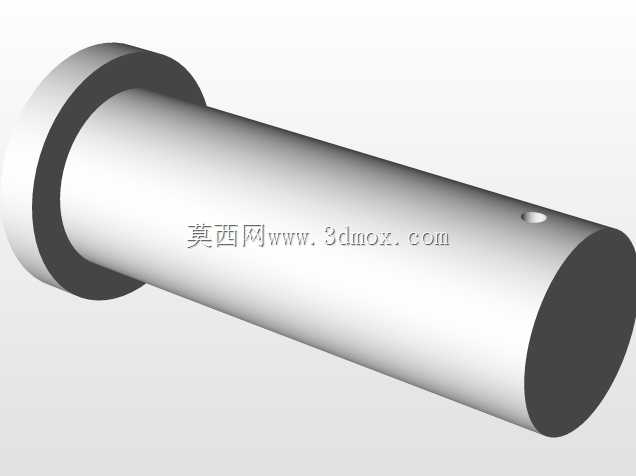

这类带铰接结构的转向节接头，核心应用场景集中在需要小角度扭矩传递、轴向存在相对偏摆需求的传动链路中，常见于小型非道路车辆的转向拉杆总成、工业设备的连杆传动机构、轻工机械的往复运动铰接点位，区别于普通刚性轴接部件，它能补偿两连接轴之间的装配同轴度误差，抵消设备运行中产生的小幅振动偏移，避免硬连接带来的应力集中断裂问题。从结构功能上看，构件两端为不同直径的圆柱轴段，分别对应不同规格的安装配合孔位，中间的铰接副采用销轴加衬套的组合结构，铰接端的叉形耳座做了加厚圆弧过渡处理，能在承受径向冲击载荷时分散应力集中点，避免耳座根部在交变载荷下出现疲劳开裂。设计过程中优先考虑了安装边界的适配性，两端轴段的长度预留了足够的卡簧槽、锁紧螺母安装空间，铰接副的开合角度做了限位结构，避免超角度偏转造成销轴脱出，轴段与叉形主体的衔接位置采用渐变式的截面过渡，没有突兀的直角台阶，既减少了锻造或机加工过程中的应力残留，也能让载荷传递路径更平缓。实际选型适配时，需要注意两端轴段的配合公差，与传动臂、拉杆的连接孔采用基孔制过渡配合，铰接销轴的配合间隙控制在合理范围，既保证转动灵活性，又不会出现旷量过大造成的传动滞后。这类构件在实际运行中，铰接位置是主要的磨损点位，因此建模时对耳座的内孔同轴度、两端轴段的同轴度都做了形位公差约束，确保装配后铰接转动无卡滞，轴段连接无偏心。不同于一体式的刚性拉杆，这种铰接结构的转向接头能在设备机架出现小幅形变、安装位存在累计误差时，依然保持稳定的扭矩传递，不会因为强制对中产生额外的内应力，在小型工程机械的操纵连杆、农用机械的转向传动、自动化设备的摆臂连接点位都有广泛的适配空间，建模时完整还原了所有装配部件的结构，包括销轴的限位结构、轴段的退刀槽、耳座的加强过渡区域，能直接用于装配干涉校验、运动仿真模拟，也可作为同类构件改型设计的基础参考，调整轴段直径、铰接开合角度即可适配不同载荷等级的传动需求。
