保时捷Brembo刹车转子与帽结构设计

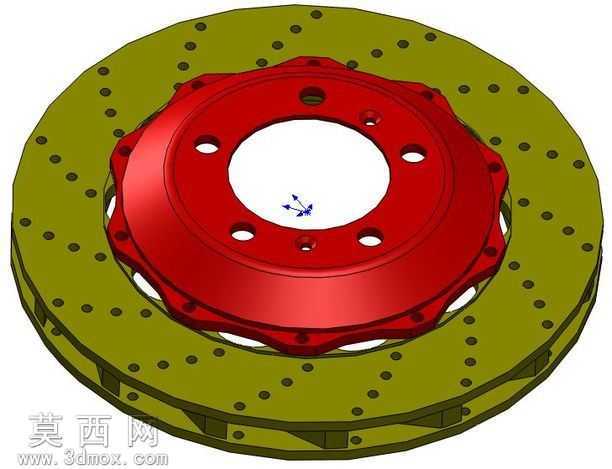

本作品为保时捷车型适配的Brembo刹车转子与刹车帽三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构还原了高性能制动套件的真实装配逻辑。建模过程中首先对刹车转子主体进行特征构建，环形制动盘采用阵列特征完成全周通风散热孔的排布，每一处散热孔的孔径、孔距均参考量产Brembo刹车盘的实测参数设定，盘体边缘的安装定位点位做了精准的同轴度约束，保证与中心刹车帽的装配公差符合汽车制动部件的精度要求。中心刹车帽部分采用回转类特征建模完成主体轮廓构建，表面的安装孔位采用圆周阵列方式均匀排布，帽体边缘的异形法兰结构通过拉伸切除与圆角过渡处理，还原了改装刹车帽的轻量化切削造型，同时对帽体与转子连接的贴合面做了平面度约束，避免装配后出现制动抖动问题。材质渲染阶段，刹车转子主体赋予了氧化处理后的高碳钢材质，表面做了哑光军绿色的涂层质感还原，散热孔内壁保留金属切削后的细微纹理，中心刹车帽赋予了亮面红色阳极氧化铝材质，表面添加了轻微的环境反射效果，还原Brembo标志性的红色刹车帽视觉特征，两者装配的贴合缝隙做了细微的阴影处理，提升模型的真实渲染质感。设计思路上优先保证制动部件的结构合理性，通风盘的内部通风道结构做了简化但保留了核心的散热导向逻辑，既保证模型外观还原度，也控制了整体模型的面数复杂度，所有安装孔位的尺寸均参考保时捷车型的轮毂安装孔距设定，可直接用于制动系统改装的结构演示、教学展示或改装方案的效果预览，模型各部件间保留了完整的装配约束关系，可单独拆分查看转子与刹车帽的各自结构细节，也可完成整体装配的干涉检查，验证结构匹配度。
