SAE制式制动卡钳三维结构设计

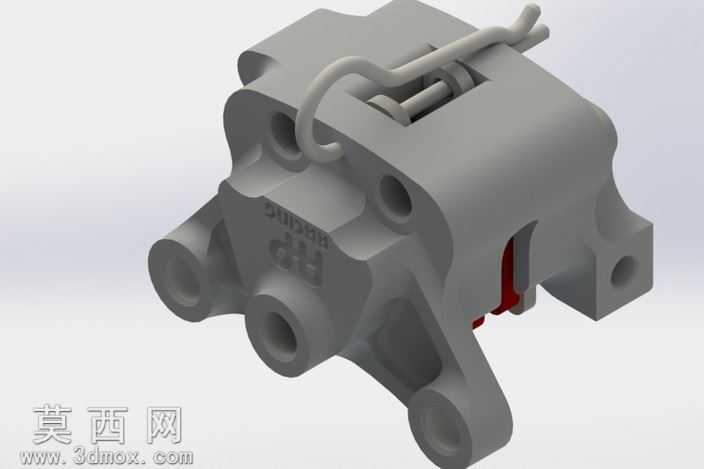

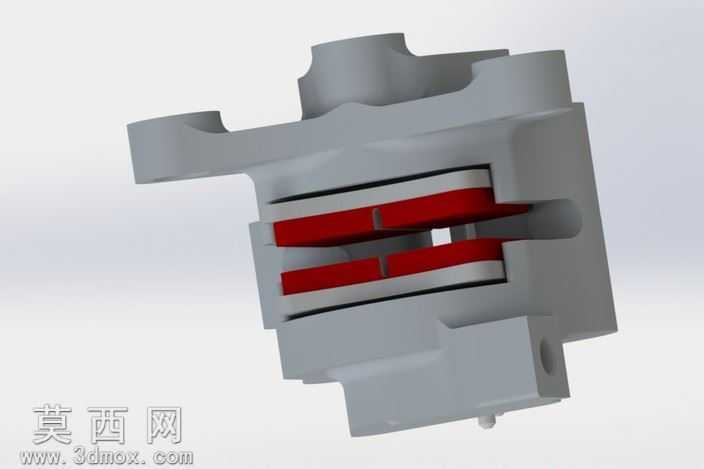

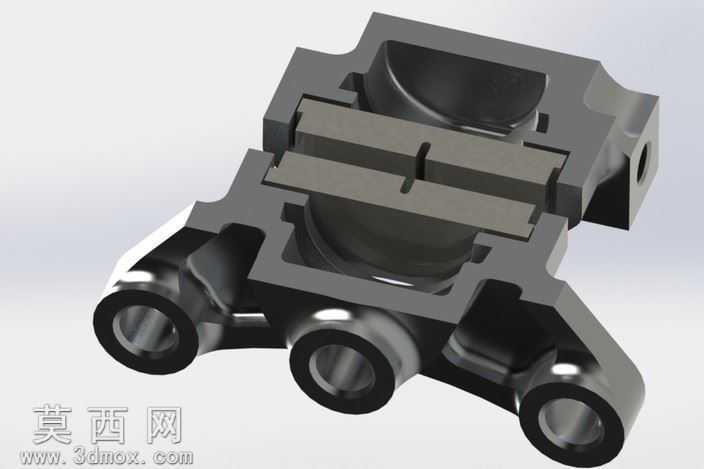

本作品为SAE制式制动卡钳的三维建模设计，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的搭建，再逐一拆分细化各个子部件的结构细节。建模阶段严格遵循SAE相关制动部件的尺寸规范，对卡钳的钳体、活塞腔、安装支耳、制动片卡槽、回位弹簧安装位等核心结构进行了1:1的参数化还原，所有配合面均预留了合理的公差间隙，确保各部件装配逻辑符合实际生产装配要求。渲染阶段针对不同部件的材质特性进行了精细化的材质参数调整：钳体主体采用铸钢材质，调整了金属粗糙度、漫反射灰度与环境反射参数，还原出铸钢件哑光略带颗粒质感的表面效果；内置活塞部件采用抛光金属材质，提升表面高光反射强度，区分与钳体的材质差异；制动片摩擦部分添加了复合摩擦材料的纹理贴图，还原摩擦材料粗糙的深色质感；回位弹簧采用弹簧钢材质，调整金属光泽度与曲率反射效果，还原弹簧件的金属弹性质感；卡钳内置的密封件采用橡胶材质，调整哑光漫反射参数与低反射属性，还原橡胶件的软质视觉特征。结构设计上，该制动卡钳采用浮动钳体结构，单侧布置活塞腔，通过安装支耳的通孔实现与转向节的定位连接，钳体两侧的导向结构可在制动时实现小幅浮动，保证两侧制动片均匀贴合制动盘；回位弹簧的弯折造型完全匹配卡钳顶部的安装卡槽，可在制动解除后带动制动片复位，避免拖滞现象；制动片卡槽设置了限位凸台，可限制制动片的轴向窜动，同时预留了制动片磨损后的更换间隙；钳体上的多个减重孔在保证结构强度的前提下降低了整体自重，符合车用部件轻量化的设计趋势。整体模型完成了全装配约束，可实现制动动作的运动仿真演示，各部件均可单独拆分导出，可用于制动系统原理演示、结构教学、相关产品改型设计参考等场景，建模过程中对圆角过渡、壁厚均匀性等工艺细节做了优化，所有结构均满足铸造、机加工的实际生产工艺要求，不存在无法落地的异形结构。
