离心式风机组装结构三维设计作品

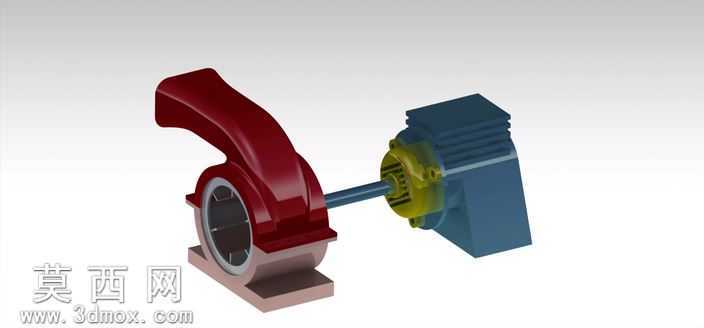

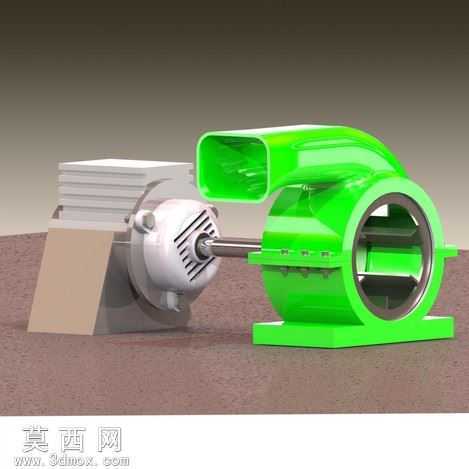

本作品为离心式风机组装结构的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，严格遵循机械设计的尺寸规范与装配逻辑，对风机的蜗壳、叶轮、传动连接轴、动力端壳体等核心部件进行了1:1比例的精准还原。建模过程中优先采用草图驱动特征的设计思路，对蜗壳的渐开线型流道曲面进行了曲率连续优化，通过放样、曲面缝合等命令完成流道内壁的光滑过渡处理，避免出现结构尖角影响气流输送效率；叶轮部分通过圆周阵列命令完成叶片的均匀排布，同时对叶片与轮毂的连接位置做了圆角过渡处理，还原实际生产中的工艺结构。材质渲染阶段针对不同部件的实际应用材质进行了区分设置：风机蜗壳部分采用深红色烤漆金属材质，调整材质的粗糙度与反射参数模拟铸铁烤漆的哑光金属质感，同时添加细微的颗粒纹理还原真实漆面的肌理；传动连接轴采用抛光钢材材质，设置较高的反射度与金属度，呈现加工后光滑金属轴的视觉效果；动力端的连接座采用工程塑料材质，调整半透明质感与黄色调，还原联轴器护罩的材质特性；动力端壳体采用深蓝色磨砂金属材质，表面添加细微的散热筋阵列纹理，还原电机壳体的压铸质感。结构设计上完整还原了风机的装配逻辑，清晰展示了蜗壳组件、传动组件、动力组件的连接关系，蜗壳底部的安装底座设置了标准安装孔位，可直接用于后续的工程出图与装配模拟；动力端壳体表面的散热筋采用等距阵列设计，既还原了真实电机的散热结构，也通过参数化设计保证了筋条间距的均匀性。整体装配过程采用自下而上的设计思路，先完成单个零件的细节建模，再通过同轴心、面重合等标准装配约束完成整体组装，确保各部件之间无干涉，传动轴与蜗壳、动力端的配合位置预留了合理的装配间隙，符合实际机械装配的公差要求。渲染阶段采用工作室环境光，通过三点布光方案突出各部件的结构轮廓与材质差异，对蜗壳的曲面流道、传动连接部位、动力端散热结构进行重点光影表现，让整体模型的结构层次清晰，既可以作为机械结构教学的演示素材，也可用于风机产品的方案展示与结构验证。
