1.5千瓦欧姆龙工业变频器三维建模作品

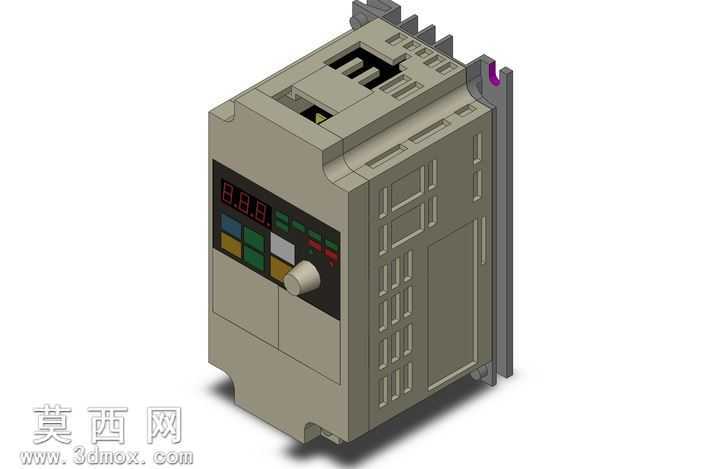

本作品为1.5千瓦规格欧姆龙变频器的三维建模成果，建模过程严格参照实体产品的实际尺寸与外观细节完成，整体还原度较高。建模初期先梳理变频器的整体结构逻辑，将产品拆分为外壳主体、操作面板、接线侧结构、散热侧边、安装卡扣几个独立模块分别构建，确保各部件的装配关系完全匹配实体产品的安装逻辑。外壳部分采用实体拉伸结合倒角、抽壳特征完成，还原了产品外壳的磨砂哑光塑料质感，表面的散热格栅、结构加强筋、标识凹槽都通过阵列、切除特征逐一还原，格栅的间距、筋位的厚度都参照实物比例设置，没有出现比例失真的问题。操作面板区域单独建模，还原了数显屏的凹陷安装位、功能按键的排布、调节旋钮的圆柱造型与防滑纹理，按键的凸起高度、旋钮的直径都贴合真实产品的操作手感对应的尺寸，面板上的功能分区边界也通过细微的凸台特征做了区分，还原了实体面板的视觉层次。侧边的安装结构部分，还原了导轨安装的卡扣结构、接线端子的防护盖板造型、侧边的紫色标识卡位，散热鳍片部分采用线性阵列特征完成，鳍片的厚度、间距都匹配实体产品的散热结构设计，保证模型的结构合理性。材质渲染阶段，外壳主体赋予浅灰哑光工程塑料材质，调节旋钮赋予米白色半哑光塑料材质，数显屏区域赋予深色半透明玻璃材质模拟显示屏的滤光效果，按键根据功能区分赋予不同的色彩材质，功能标识区域通过贴图还原标识内容，整体渲染效果贴近真实产品的视觉质感。建模过程中对各部件的装配间隙做了精准控制，外壳的合模线位置、部件拼接的缝隙都做了细微的处理，避免出现模型穿模、部件错位的问题，整体模型可用于工控系统装配仿真、产品展示、电气柜布局设计等场景，能够直观呈现该款变频器的外观形态与安装尺寸特征。
