手持插电式木工电刨外观结构设计

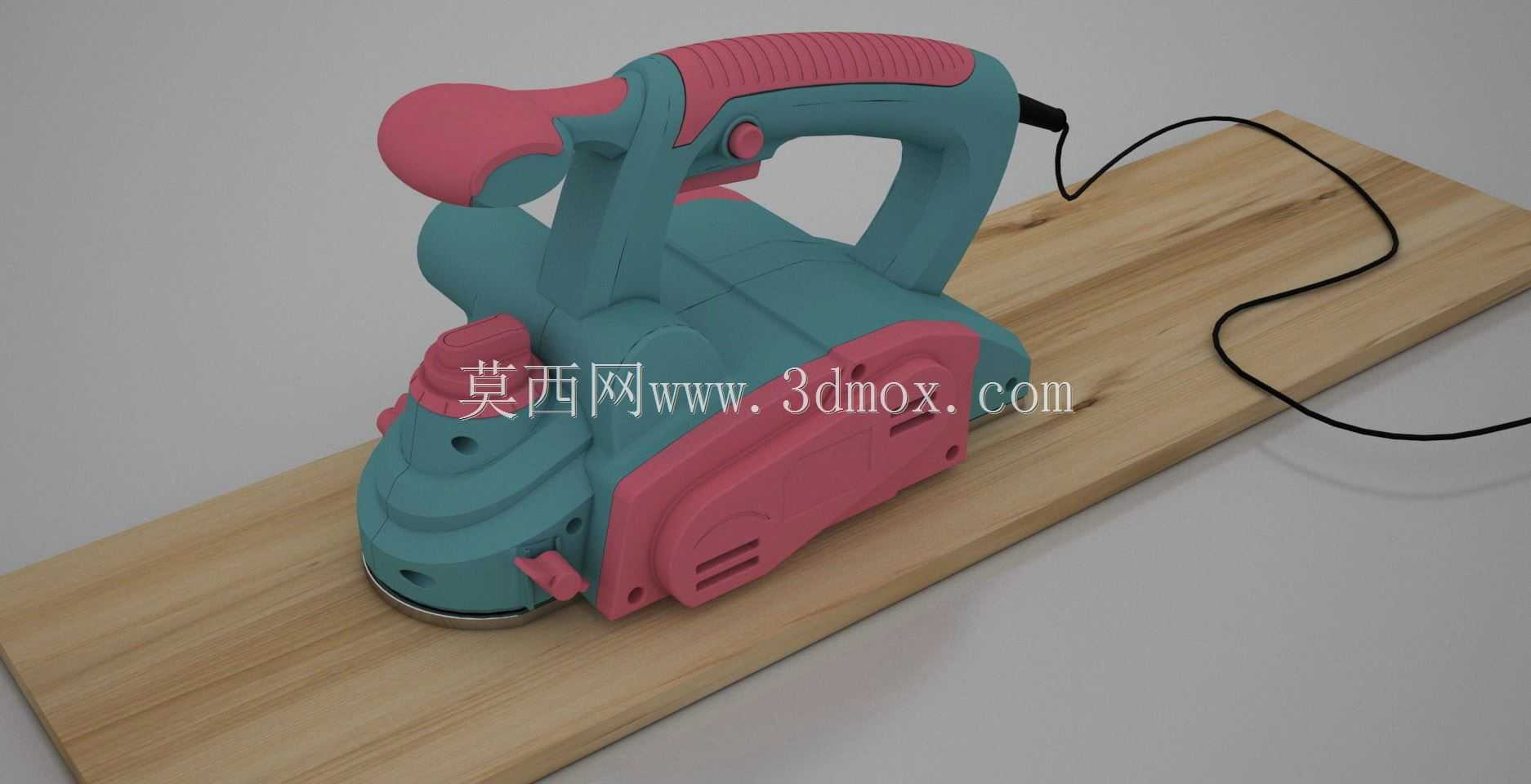

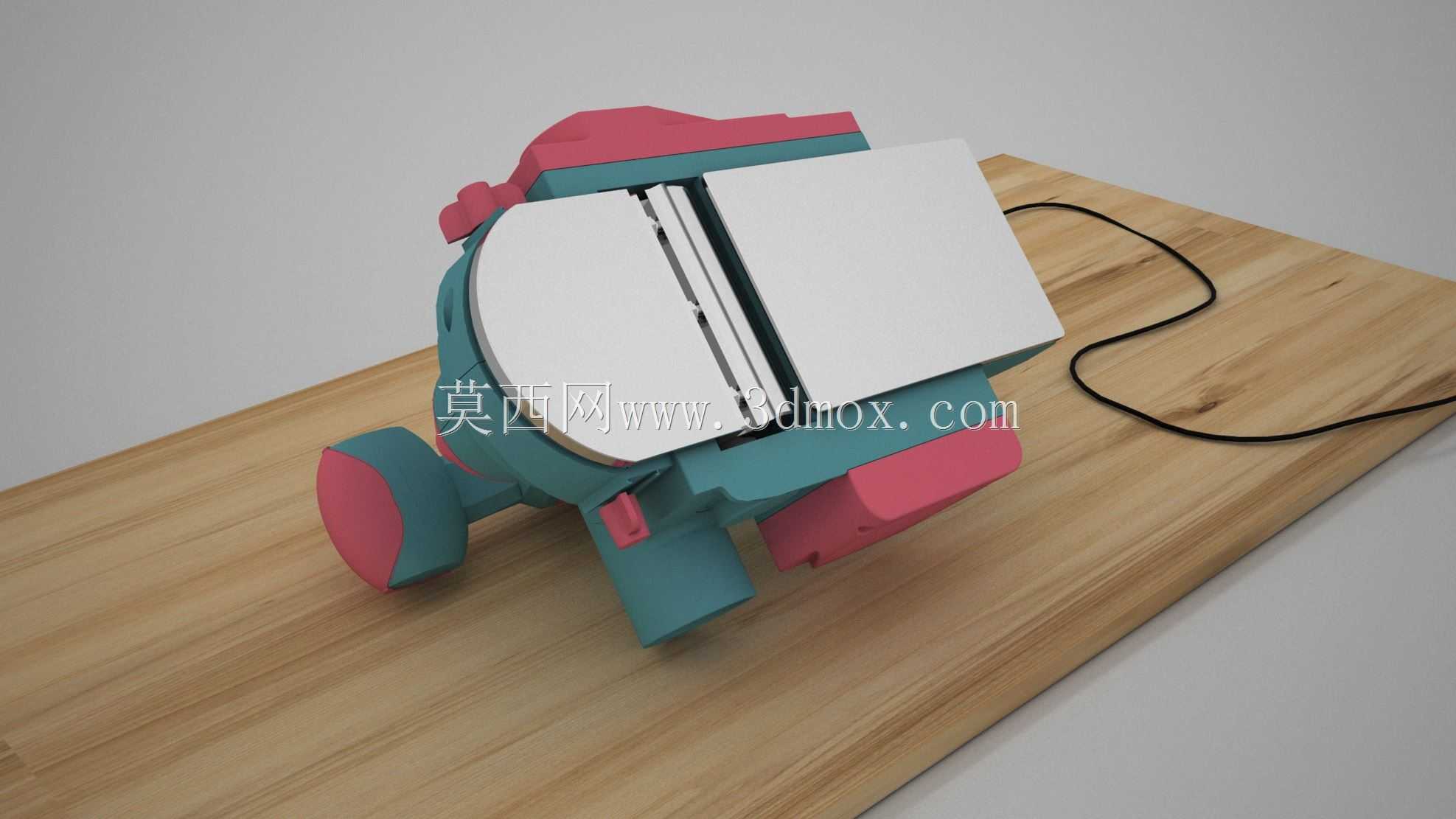

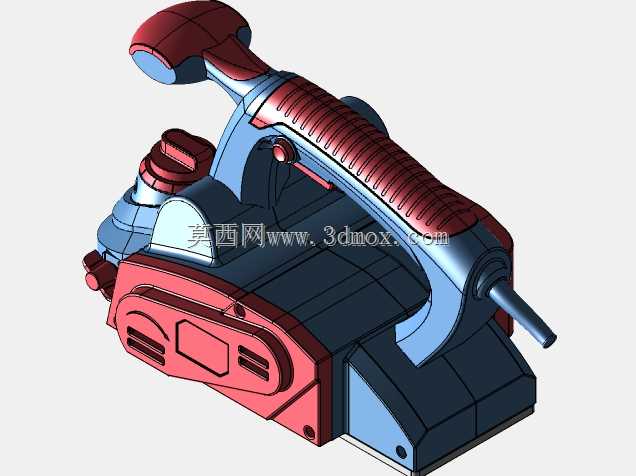

这款手持电刨的三维结构还原，完全贴合木工作业现场的实际使用需求做细节落地，日常在实木家具加工、家装木作现场、木构件粗精加工场景里，这类工具是替代手工平刨的核心手持设备，主要用来完成木板平面找平、木方棱边倒角、木料厚度微调、拼接面修平这类工序，相比手工推刨，它的刨削效率能提升数倍，对操作工人的经验门槛也更低。从结构设计逻辑来看，整机采用前后双握持位布局，主握把设置在机身后上方，贴合人手自然握持的弯曲弧度做了曲面过渡，辅助前握把设置在刀头上方靠前位置，作业时工人可以双手分别握持两个握把，均匀施加下压力，避免单手握持时出现的刨削面倾斜、啃料问题。机身外壳采用分色包覆结构，主体承载结构做了加厚筋位设计，内部预留了电机安装腔、传动带排布空间、刀轴固定座的安装位，刀头部分的底部刨口做了精准的边界限位，刨削深度调节拨杆设置在刀头侧方，操作时不用大幅度挪动双手就能完成深度档位切换，调节范围覆盖从0.1mm的精刨到1mm以上的粗刨需求，适配不同加工阶段的刨削要求。电源线从机身尾部侧方引出，做了防弯折的护套结构，避免作业过程中反复弯折导致线芯断裂，机身侧面的排屑口朝向侧下方，刨削产生的木花会顺着排屑通道直接向机身外侧排出，不会堆积在刨口位置影响加工面平整度，也不会飞溅到操作人员身上。从安装边界来看，整机的外形尺寸控制在单手握持可承重的合理范围内，底部刨削基准面做了前后两段式的平整设计，前底板可随深度调节做上下位移，后底板固定作为刨削基准面，两个平面的平面度公差控制在0.05mm以内，保证刨削后的木料平面平直无凹陷。内部刀轴的安装位预留了动平衡调节空间，装配时可以通过调整刀片压块的位置抵消刀轴转动的离心振动，降低长时间作业的手部疲劳感，机身外壳的所有拼接缝都做了错位止口设计，能阻挡木粉进入机身内部的电机与传动部件，延长设备的实际使用寿命。握把表面的防滑纹理做了等距的凹凸筋设计，即使手上沾有木屑或者少量汗液，也能保持足够的握持摩擦力，避免作业过程中工具滑脱造成安全隐患，开关按键设置在主握把的食指触碰位置，采用带自锁的按压结构，长时间连续作业时不用持续按压开关，降低手指的操作负荷。
