鼓形齿式联轴器爆炸视图结构设计

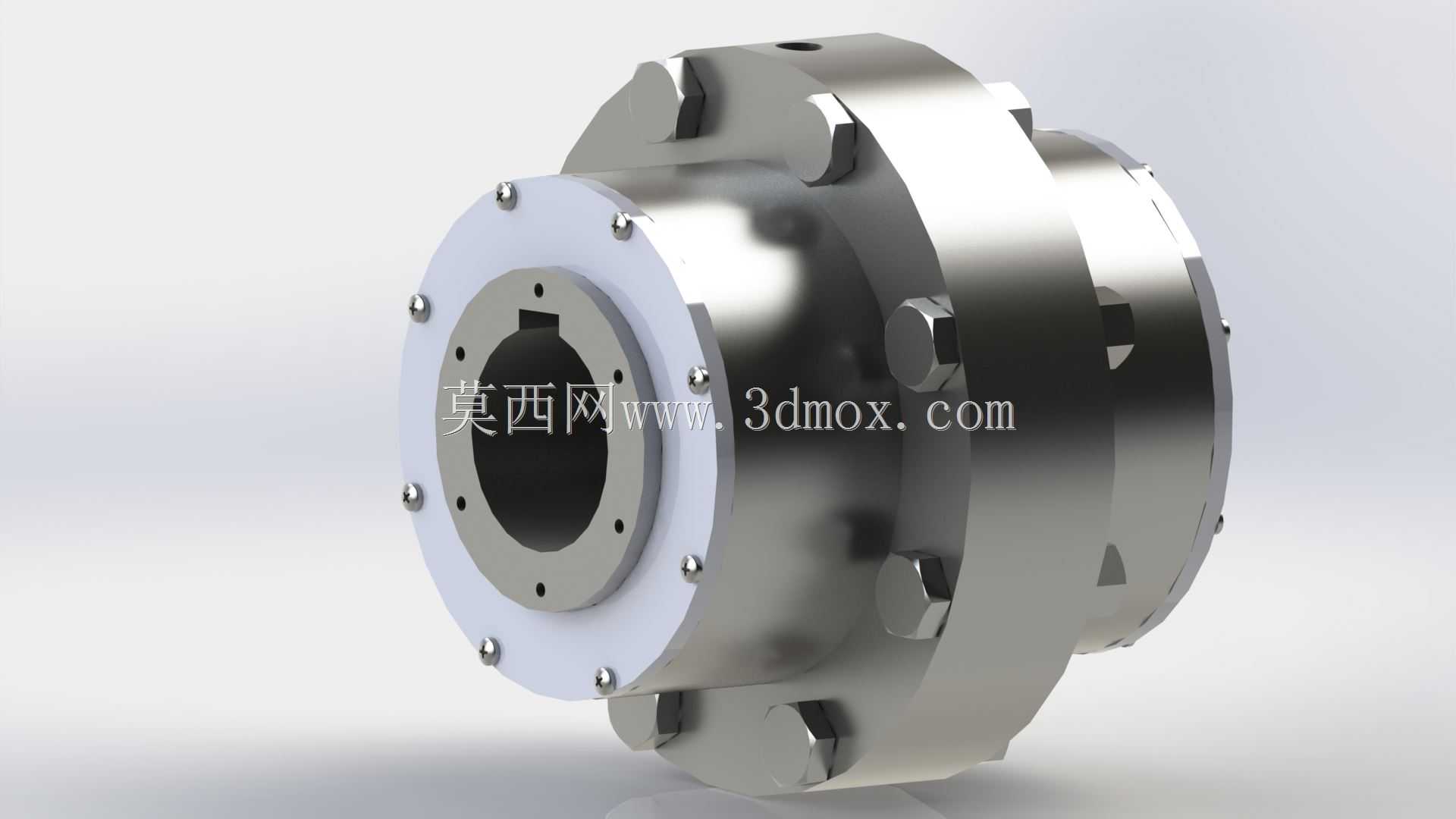

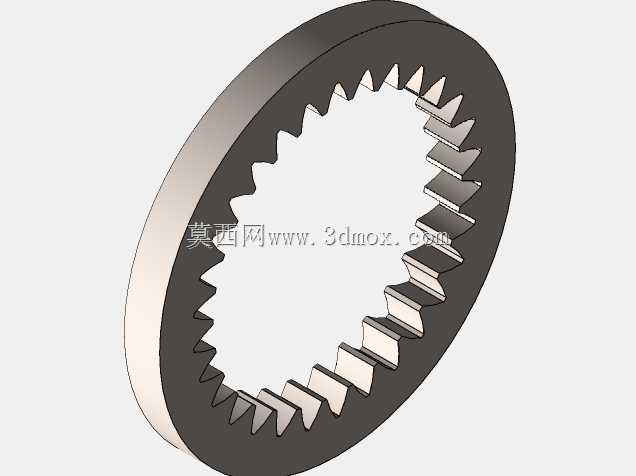

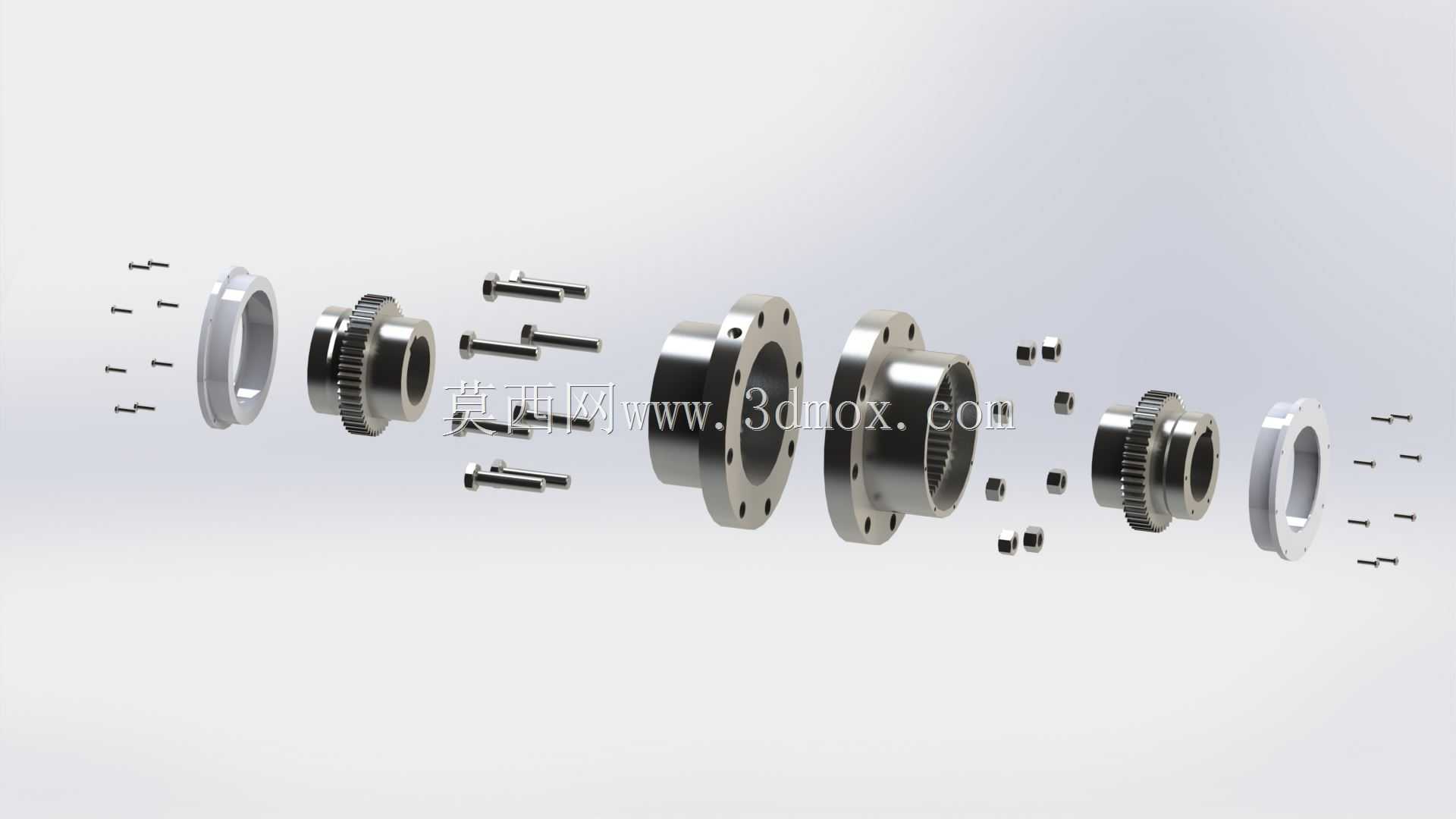

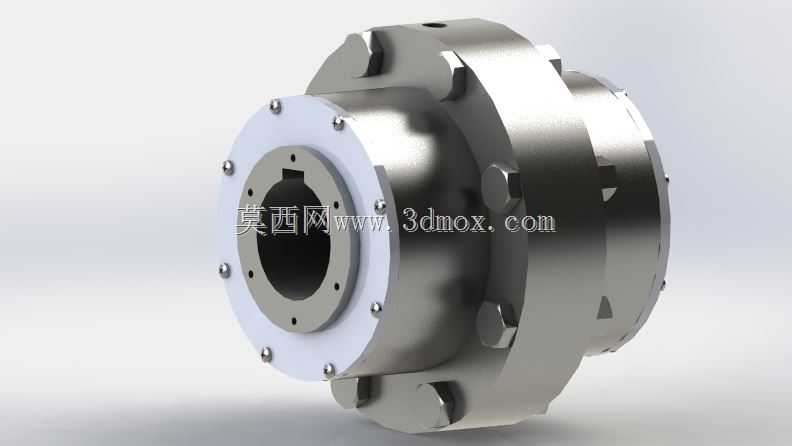

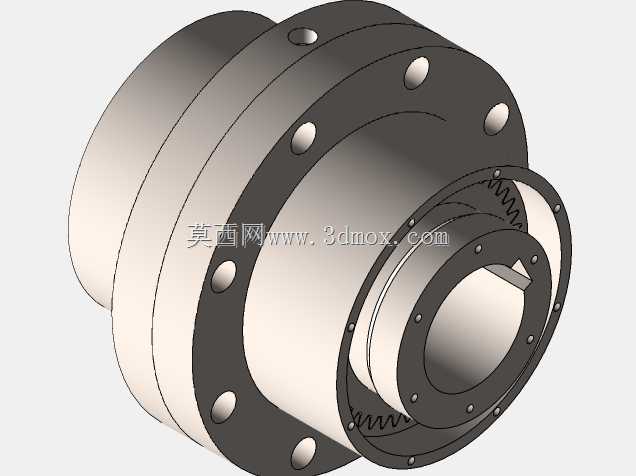

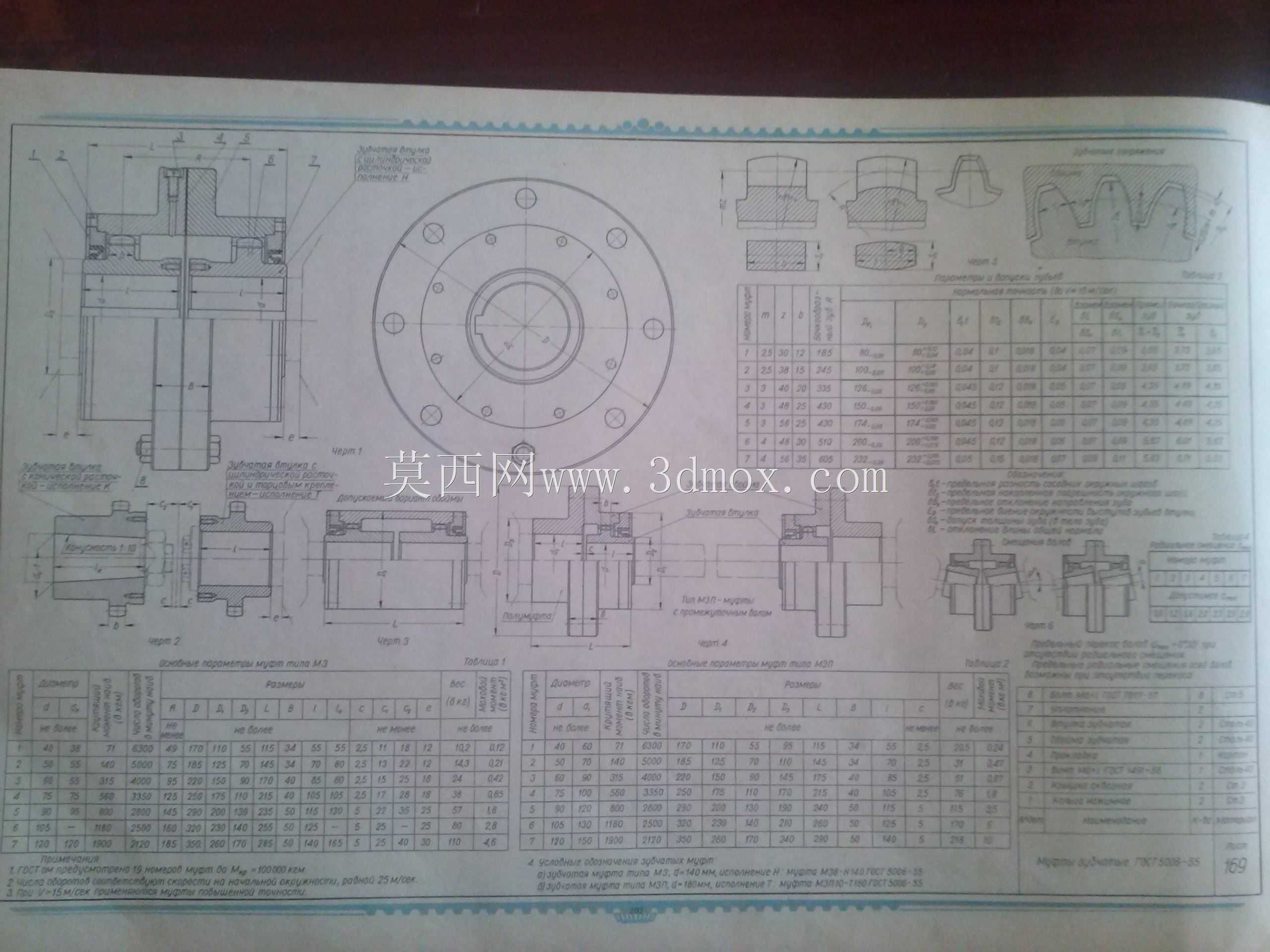

在冶金轧线、矿山输送、重型起重这类重载传动场景里，轴系对中偏差带来的附加载荷一直是影响传动寿命的核心痛点，这套鼓形齿式联轴器的结构设计，正是针对这类存在径向、角向、轴向综合偏移的两轴连接需求开发。不同于刚性联轴器完全无补偿能力的特性，这套结构通过内外齿的鼓形齿面啮合，允许两轴在安装及运行过程中存在一定范围的相对位移，避免轴系因憋劲产生额外弯曲应力，有效保护两端轴承、电机及工作机的主轴。从爆炸视图的结构拆分来看，整套组件由两个带外齿的轴套、两个带内齿的法兰半体、端盖、连接螺栓及配套锁紧螺母组成，外齿轴套通过键连接分别与主动轴、从动轴配合，两个法兰半体通过沿圆周均布的螺栓紧固为整体，内齿圈与外齿轴套的齿面保持啮合状态，端盖则扣合在法兰外侧，既可以阻挡外界粉尘进入啮合齿面，也能储存润滑脂，降低齿面磨损速率。设计过程中，齿面采用鼓形修形处理，相比直齿联轴器，鼓形结构能让齿面接触应力分布更均匀，避免角向偏移时齿端出现棱边接触、局部应力集中的问题，同时齿侧预留合理间隙，既保证扭矩传递的刚性，又给轴系热胀冷缩留出轴向窜动空间。安装边界方面，法兰连接孔采用沿圆周均匀分布的通孔设计，孔位公差与配合螺栓的精度匹配，保证两个半体对接时的同轴度，外齿轴套的内孔可根据不同轴径做适配加工，键槽尺寸符合通用传动件的配合标准，无需额外定制转接件即可适配多数标准输出轴。实际选型应用时，需要根据传递额定扭矩、最高转速、轴端最大偏移量匹配对应规格，日常维护中只需定期通过端盖的注油孔补充润滑脂，即可保证齿面长期处于良好润滑状态，相比弹性套柱销联轴器，这类齿式联轴器能传递更大扭矩，适合重载、冲击载荷的传动工况，在重型机械的主传动链中应用十分广泛。
