BBS法兰式蜗轮蜗杆减速机三维结构设计

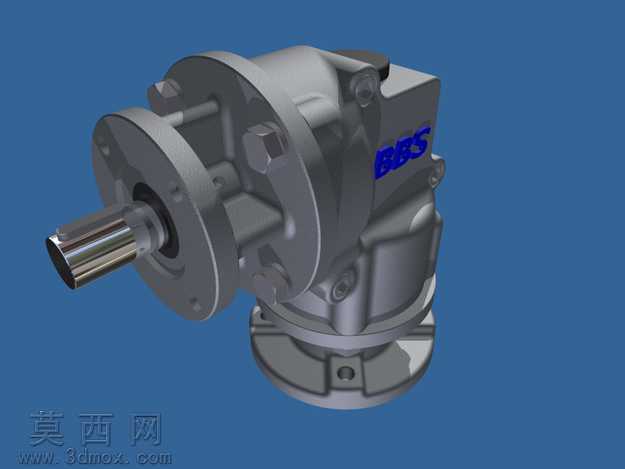

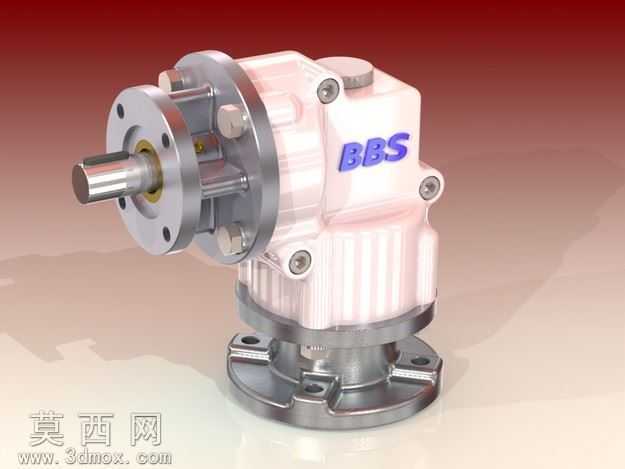

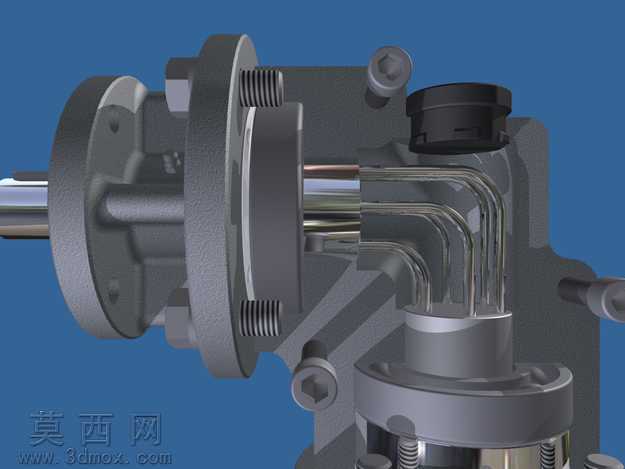

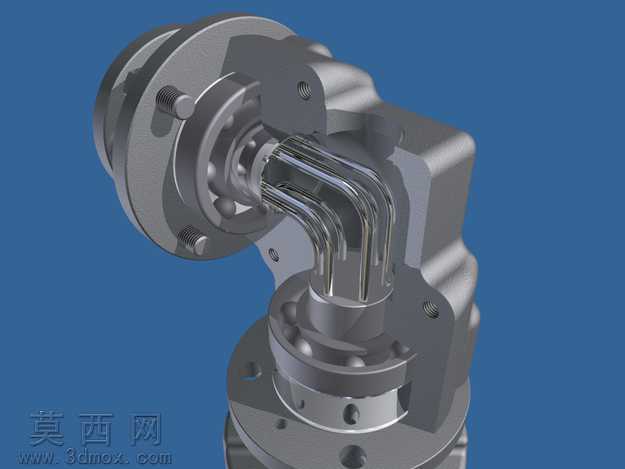

本作品为法兰输入输出型蜗轮蜗杆减速机的三维结构设计，建模过程严格遵循机械传动设计规范，先完成整体参数化骨架搭建，确定中心距、传动比、安装法兰定位尺寸等核心参数后，逐一对内部零部件进行精细化建模。首先构建输入轴组件，对轴伸端的键槽、轴承配合轴颈、油封安装位做公差级特征还原，匹配对应的深沟球轴承、双唇口油封模型，保证装配间隙符合实际工业装配要求；随后完成蜗轮蜗杆副的建模，蜗杆采用渐开线齿形参数化生成，齿面螺旋角、模数与蜗轮齿圈完全匹配，蜗轮采用齿圈与轮毂分体式结构设计，还原了实际生产中铜齿圈与铸铁轮毂过盈配合加螺栓紧固的连接结构。箱体部分采用一体化压铸铝壳体的结构设计，对壳体外壁的加强筋、安装固定脚、注油孔位、油标安装位、透气塞安装位逐一还原，壳体内部的轴承安装孔、蜗轮蜗杆容纳腔做布尔运算精准切除，保证内部传动件安装后无干涉。输出端采用法兰式安装结构，对法兰端面的定位止口、安装螺栓孔做圆周阵列特征处理，匹配通用安装标准。渲染阶段采用金属材质分层赋予，壳体做哑光铸铝质感处理，表面添加细微的铸造颗粒纹理提升真实感，输入输出轴做镀铬亮面金属材质，轴承做钢件哑光金属质感，BBS品牌标识采用蓝色贴花材质贴合在壳体侧面，背景选用深蓝色纯色背景突出产品主体，搭配三点布光方案，主光从侧上方打亮主体结构，辅光补全暗部细节，轮廓光勾勒壳体边缘，清晰展现减速机的外部轮廓与结构层次。设计过程中重点考虑了传动件的受力合理性，蜗轮蜗杆的啮合位置做了装配校验，保证齿面接触面积符合设计要求，同时对壳体的壁厚做了均匀化处理，兼顾轻量化与结构强度，整体模型完整还原了该款减速机的全部内外结构，可用于传动方案演示、装配教学、产品选型展示等场景。
