嵌入式工业显示屏安装固定结构

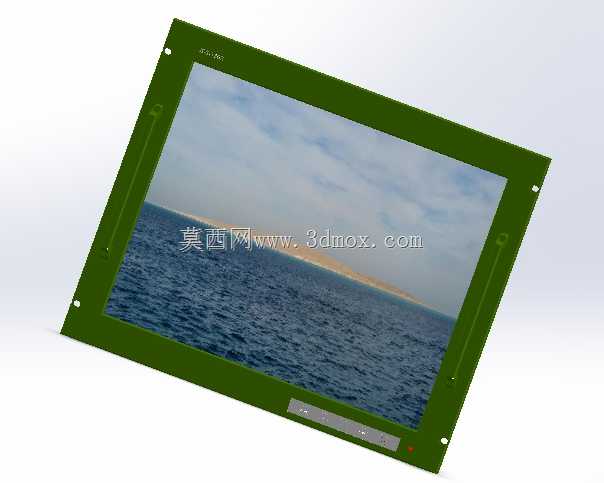

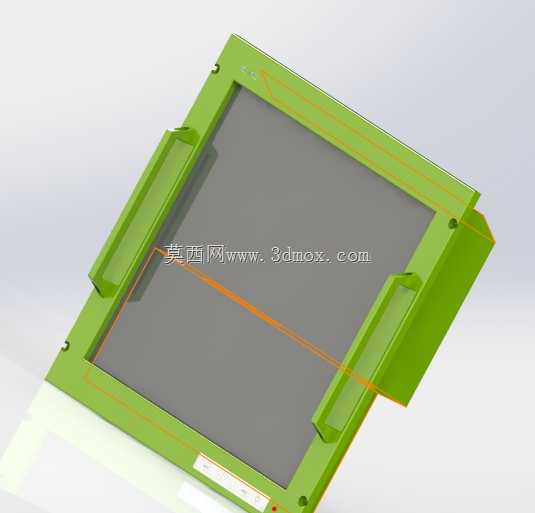

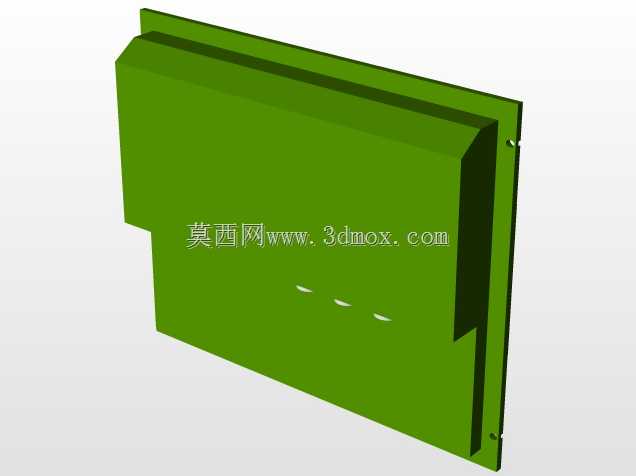

在工业控制终端、嵌入式设备交互界面的结构设计中，这类带安装边框的显示组件是核心的人机交互载体，多数应用场景需要将显示模组嵌入设备操作面板、机柜舱门或者工控机壳体内部，既要保证屏幕固定牢靠，也要兼顾装配效率与后期维护的便捷性。从结构设计逻辑来看，外围的绿色安装边框采用一体化注塑或钣金折弯成型，边框四周均匀分布的沉头安装孔，是用来配合螺丝将整个显示组件锁紧在设备预留的安装位上，孔位的排布避开了内部屏幕排线的走线路径，防止装配时螺丝挤压排线造成线路损坏。边框内侧预留的阶梯槽位，刚好可以卡合液晶显示面板的边缘，槽位的尺寸公差控制在0.1mm范围内，既可以避免面板装配后出现晃动，也能给屏幕边缘的缓冲泡棉留出压缩空间，抵消设备运行过程中产生的振动冲击，防止屏幕受震出现花屏、碎裂的问题。边框下方预留的窄边区域，是用来布置功能按键或者状态指示灯的安装位，设计时特意将这部分区域的厚度做了减薄处理，方便按键触点与内部控制板的对接，同时不会额外增加整个组件的整体厚度。实际选型装配时，需要先确认设备面板的开孔尺寸，要比显示面板的可视区域单边大2-3mm，同时比安装边框的外轮廓单边小5mm以上，保证边框有足够的压合面贴合在面板外侧，避免出现缝隙过大导致灰尘、水汽渗入设备内部的问题。安装孔的中心距需要严格匹配边框上的孔位坐标，装配时建议对角逐步锁紧螺丝，不要单次将单颗螺丝拧到底，防止边框受力不均出现翘曲，挤压到内部的液晶面板造成显示异常。这类结构的设计还考虑了后期维护的需求，边框与屏幕之间没有采用永久粘接的固定方式，拆卸掉外侧的固定螺丝后，就可以将整个显示组件从面板外侧取出，不需要拆解设备内部的其他结构，大幅降低了现场维护的操作难度。边框的材质选择上，多数采用阻燃ABS或者冷轧钢板喷塑处理，既可以满足工业场景下的阻燃、抗腐蚀要求，也有足够的结构强度支撑屏幕，不会在长期使用后出现边框变形导致屏幕移位的问题。走线路径上，边框内侧预留了1.5mm的走线间隙，屏幕的FPC排线可以沿着间隙排布到设备内部的控制板接口处，避免排线被边框挤压造成弯折损坏。
