镀铬管式摩托车承载车架三维设计

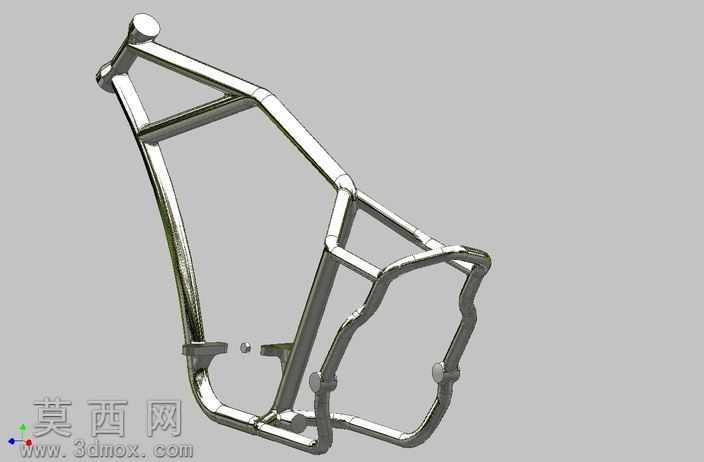

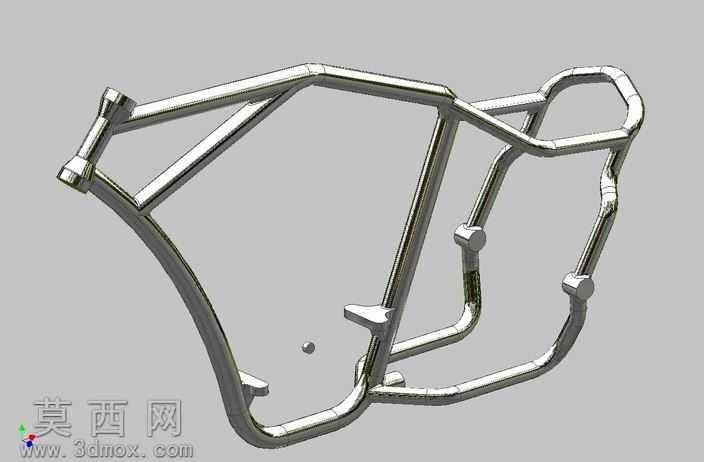

本作品为摩托车核心承载管式车架的三维建模成果，建模阶段以摩托车整车承载需求为核心依据，首先完成车架整体受力路径的拓扑规划，明确车头转向连接位、座椅安装位、动力总成挂载位、后摇臂铰接位、尾部货架安装位的空间坐标基准，采用三维草图绘制所有管材的中心走向曲线，严格匹配摩托车骑行的人机工程尺寸要求，确保骑手脚部放置空间、转向操作预留间隙、部件安装公差均符合实际量产车型的设计规范。建模过程中对每一段弯折管材采用扫掠特征生成实体，精准还原圆管弯折处的平滑过渡弧度，避免出现应力集中的尖锐折角，同时对管材衔接的焊接位置做一体化实体合并处理，还原实际焊接工艺下的接缝过渡形态，保证车架整体结构的力学连续性。材质与渲染阶段，为车架主体赋予高光亮面镀铬金属材质，调整材质的反射粗糙度参数至极低数值，模拟真实电镀工艺表面的镜面反射效果，同时在金属表面添加细微的使用划痕纹理，避免材质表现过于塑料化，提升模型的真实质感；对车架上的安装凸台、固定支座等附属构件，采用同系列哑光金属材质做区分，通过材质明暗差异凸显车架的结构层次，渲染时采用三点布光方案，主光从侧上方打亮车架主轮廓，辅光补全暗部细节，轮廓光勾勒车架边缘的金属高光，背景采用中性浅灰色调，最大化突出车架本身的结构形态。结构设计上，该车架采用双摇篮式管式结构，主受力管采用大直径圆管提升抗扭刚度，辅助支撑管采用小直径圆管做斜向三角支撑，在保证整体轻量化的前提下大幅提升车架的抗冲击与抗形变能力，所有安装支座的位置均预留标准安装孔位，孔位尺寸与通用摩托车配件完全匹配，可直接用于后续整车装配的虚拟验证，也可作为摩托车改装、结构教学的参考模型使用，完整还原了量产摩托车车架从结构规划、实体建模到材质渲染的全流程设计逻辑。
