方形法兰式流体管路连接座结构设计

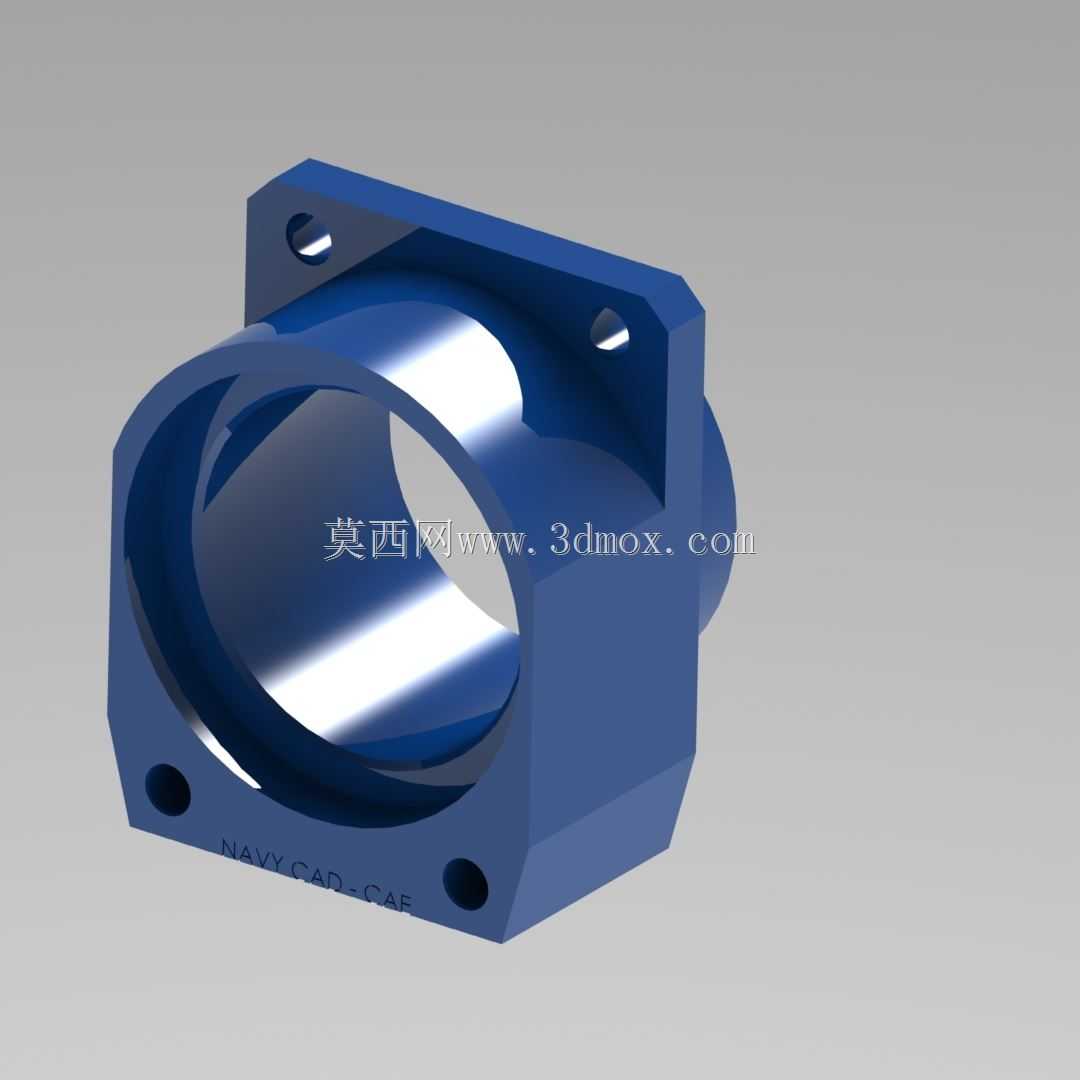

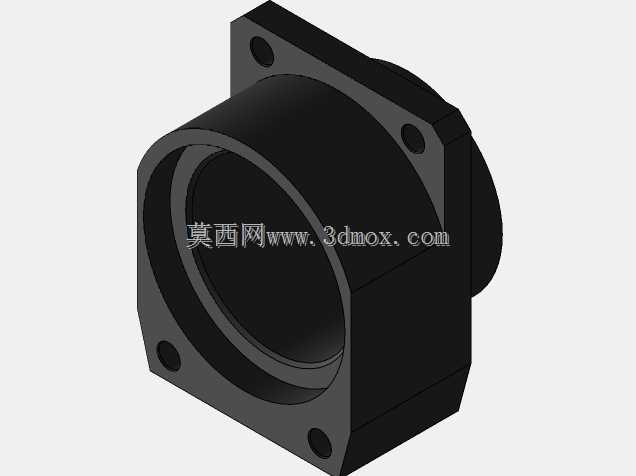

这类带方形安装法兰的筒式连接构件，在流体输送管路系统、气动控制回路以及小型液压支路中应用十分广泛，日常做设备管路布局时经常会碰到需要做刚性转接、带固定支撑的管路对接场景，这类构件刚好能解决悬空管路晃动、对接同轴度难保证的问题。从结构设计逻辑来看，主体采用直通式筒腔结构，内壁做了连续光滑过渡处理，没有突兀的台阶或者锐角，流体或者压缩气体通过时能减少局部紊流产生，降低管路压损，避免长期输送介质时在拐角处积存杂质造成堵塞。前端的方形安装法兰是整个构件的核心固定结构，四个角位预留了沉头安装孔，安装时螺栓头可以完全沉入孔内，不会突出法兰表面，既可以保证法兰和安装基面完全贴合，也能避免突出的螺栓头和周边其他零部件产生干涉，安装孔的孔位公差按照中等精度装配要求设计，能适配常规的紧固件安装，不需要现场二次扩孔调整。法兰和主体筒身的衔接位置做了均匀的圆角过渡，没有直角应力集中区域，在承受管路内压或者外部安装载荷时，应力可以顺着圆角均匀分散，不会在衔接位置出现应力断裂的隐患，针对有一定压力的输送场景，这个过渡结构能大幅提升构件的疲劳使用寿命。构件后端的短轴式延伸段，是用来对接快插接头或者硬管焊接的接口，外径尺寸按照常规管路通径的标准系列设计，能和市面上通用的管路配件直接适配，不需要额外做转接套。从安装边界来看，方形法兰的边长尺寸控制得比较紧凑，在设备内部狭小的安装空间里也能布置，不会占用过多的安装面位置，法兰的厚度经过载荷校核，在常规的1.6MPa工作压力下不会出现法兰变形导致密封失效的问题。整个构件的外形没有多余的冗余结构，所有结构特征都服务于安装固定、管路对接、承压密封这几个核心功能，做三维建模的时候，这类零件要重点保证筒腔的同轴度、安装孔的位置度，还有各个密封配合面的平面度要求，实际加工时不管是采用金属切削加工还是工程塑料注塑成型，这个结构的脱模和走刀路径都比较顺畅，没有难加工的死角，量产时的工艺性表现较好。在实际设备装配场景中，这类连接座通常会被固定在阀块、设备壁板或者集成安装板上，作为管路系统的固定转接节点，替代原来需要多个接头拼接的转接方案，减少管路的泄漏点，同时提升整个管路布局的整齐度，后期维护时拆卸也更方便，不需要拆解整段管路就能单独更换对应的密封件或者对接部件。
