汽车通风盘式制动卡钳刹车盘结构

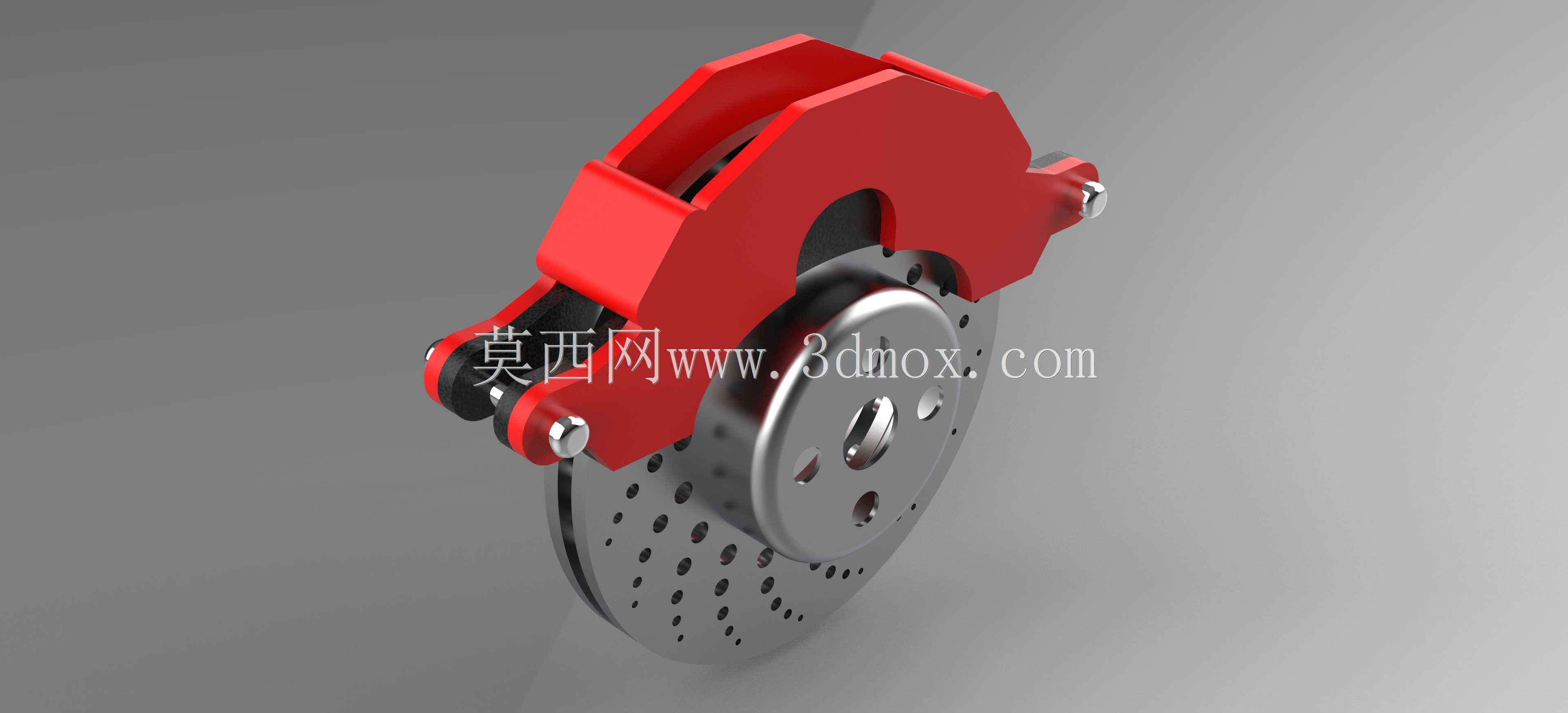

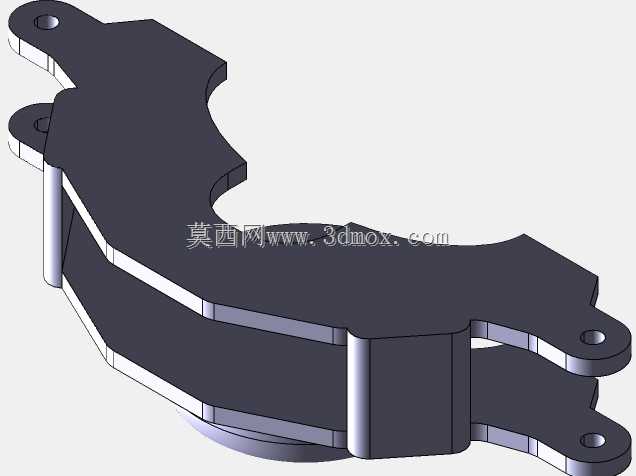

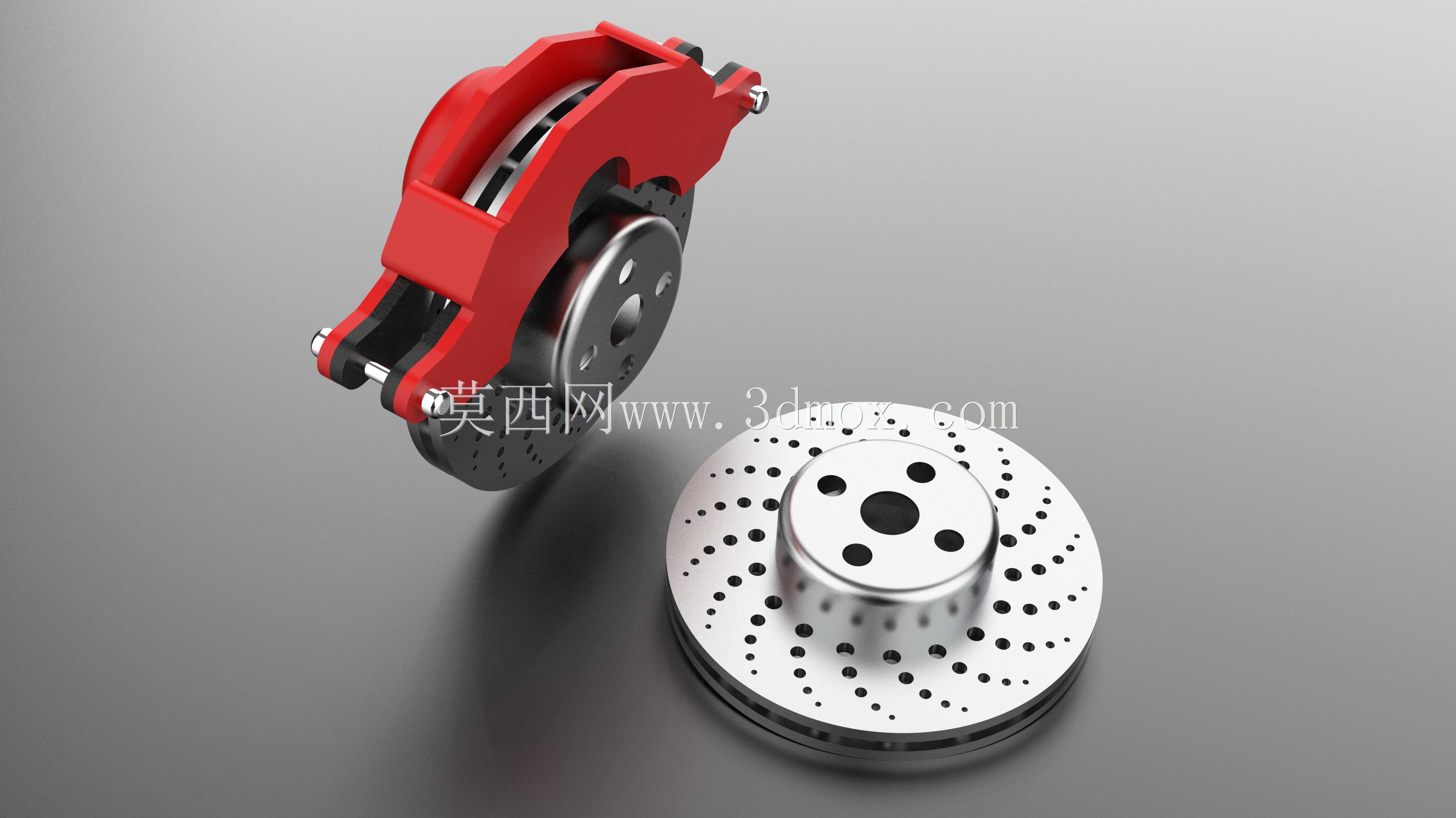

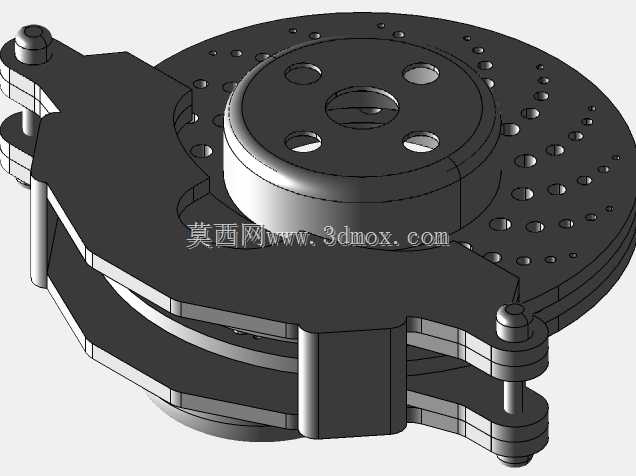

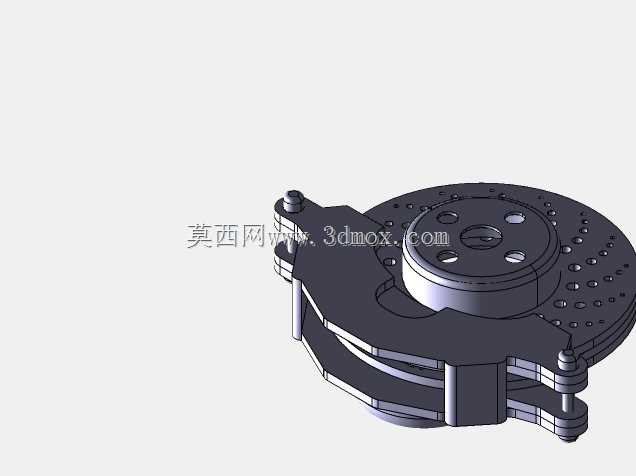

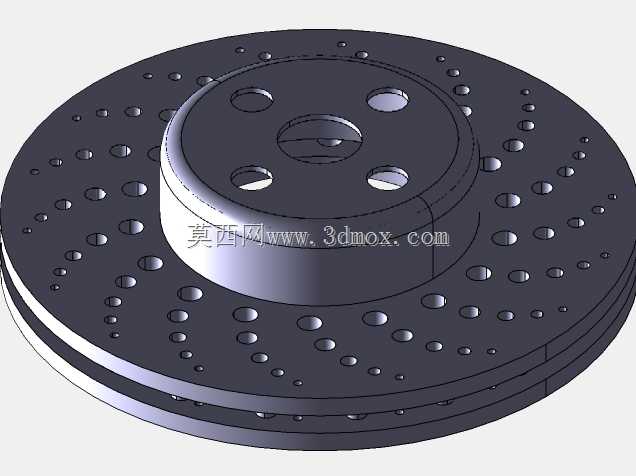

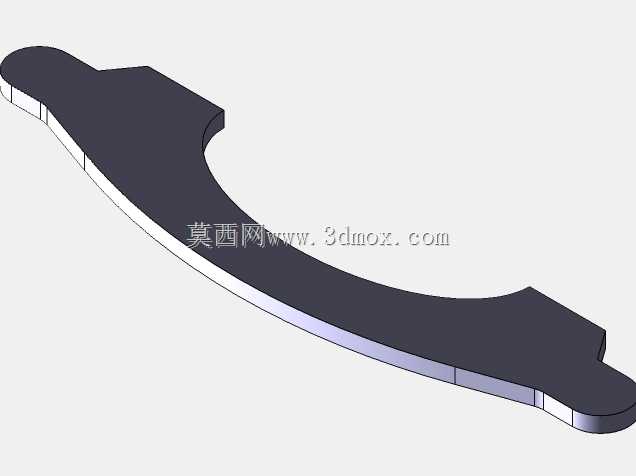

这套盘式制动结构是乘用车辆行车制动系统的核心执行部件，日常装车场景覆盖家用轿车、城市SUV等多数公路行驶的乘用车型，主要承担车辆行驶过程中的减速、驻车保持以及紧急工况下的制动力输出功能，是保障车辆行驶安全的关键结构件。从结构设计逻辑来看，整套部件分为制动卡钳与制动盘两个核心装配单元，制动盘采用双层通风腔结构设计，盘面均匀分布多组径向散热通孔，车辆行驶过程中气流可顺着通孔穿过通风腔，带走制动摩擦产生的大量热量，避免长时间制动导致的热衰减现象，保障连续制动工况下的制动力稳定性。卡钳部分采用浮动式钳体设计，内置两组对称布置的摩擦片，制动液压力输入时，钳体可沿导向销小幅滑动，推动两侧摩擦片同时压紧制动盘盘面，通过摩擦副的滑动阻力将车轮的转动动能转化为热能耗散，实现减速效果。设计过程中需要严格匹配安装边界参数：制动盘的中心定位凸台需要与车轮轮毂的轴头尺寸完全契合，螺栓孔分布圆直径要对应轮毂的固定螺栓孔位，保证装配后制动盘的端面跳动量控制在工程允许的公差范围内，避免制动时出现方向盘抖动的问题。卡钳的安装支架需要固定在转向节的对应安装座上，需要预留足够的间隙避免转向过程中卡钳与轮毂、悬架拉杆发生运动干涉，同时摩擦片与制动盘的初始间隙要控制在合理区间，既不能因为间隙过大导致制动踏板行程过长，也不能因为间隙过小出现拖磨现象增加行车阻力。摩擦片的摩擦材料配方需要匹配制动盘的铸铁材质特性，保证不同温度区间下的摩擦系数稳定，同时减少摩擦过程中对盘面的异常磨损，延长整套制动结构的使用寿命。在实际建模过程中，卡钳的液压油道需要做等通径设计，保证两侧活塞的建压速度一致，避免制动时出现偏磨问题；制动盘的散热孔排布需要做动平衡校核，避免高速旋转时产生离心振动，影响行驶平顺性。
