卧式车载金属储液罐体三维设计

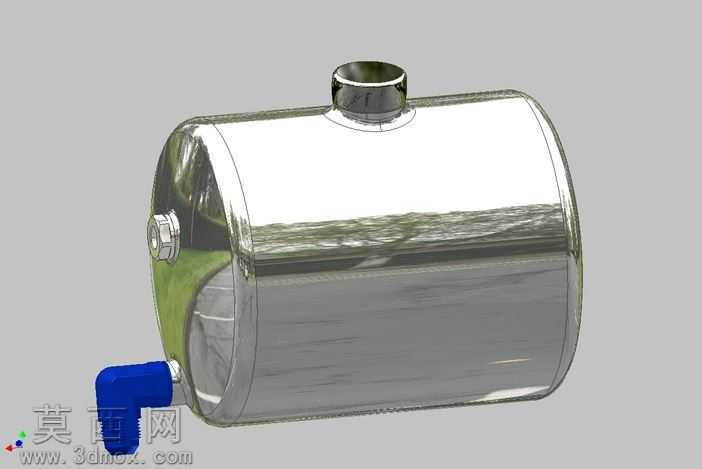

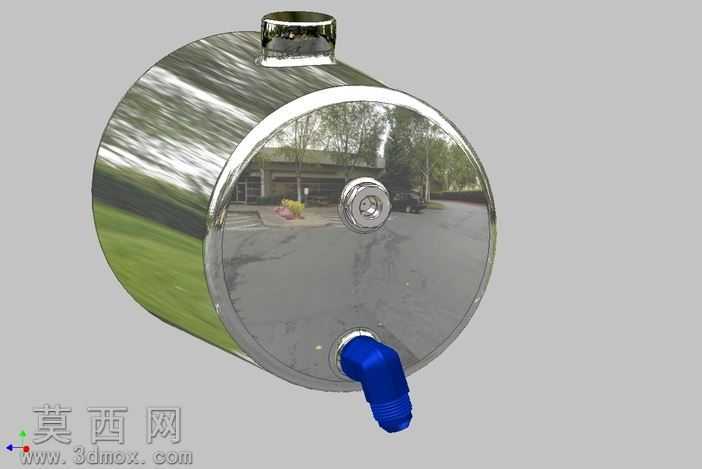

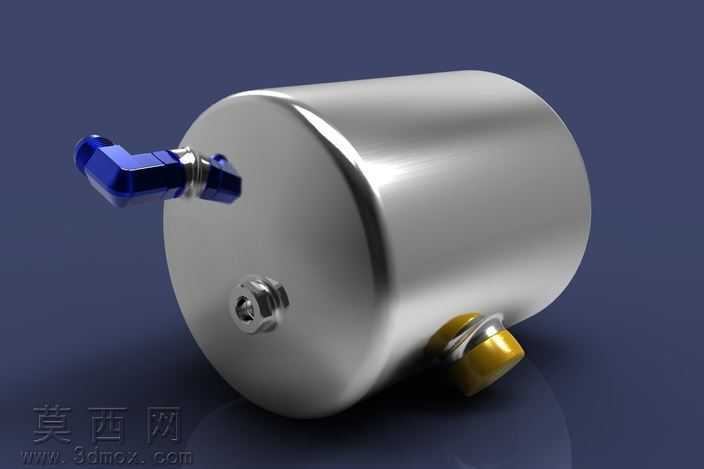

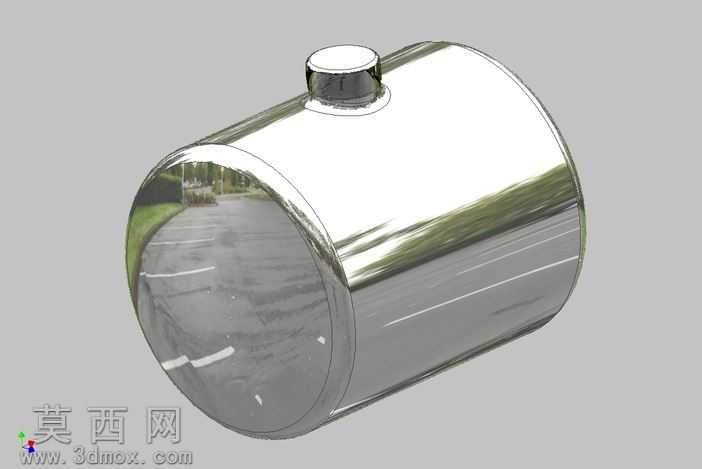

本作品为卧式车载金属储液罐体的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转特征生成罐体的主体筒身与两端椭圆封头结构，精准控制筒身壁厚、封头曲率半径与罐体整体轴向长度，确保主体结构的容积参数符合车载储液部件的设计要求。随后在罐体顶部构建凸起的加注口结构，采用拉伸与圆角过渡特征处理加注口与筒身的连接位置，避免应力集中问题；在罐体侧下方依次构建排液接口与外接阀门安装座，其中排液接口处设计了蓝色塑料材质的快接接头结构，通过装配约束完成接头与罐体接口的精准配合，侧方预留的螺纹检测接口采用六角螺塞结构完成密封装配，还原真实部件的装配逻辑。渲染阶段为金属罐体赋予高抛光不锈钢材质，调整材质的反射率、粗糙度与环境贴图参数，真实还原不锈钢表面的镜面反射效果，清晰映射周边环境的光影变化，同时为蓝色快接接头赋予哑光工程塑料材质，通过材质质感差异区分不同功能部件，提升模型的视觉辨识度。结构设计上充分考虑车载部件的安装适配性，罐体整体采用卧式布局降低重心，各接口位置的排布符合车载管路的走向逻辑，封头与筒身的连接位置采用平滑圆角过渡，既提升结构强度也优化了外观质感。设计过程中严格遵循车载储液部件的设计规范，对各接口的同轴度、安装面的平面度均做了参数化约束，确保模型可直接用于后续的工程图导出、装配干涉检查与仿真分析，整体模型结构完整，细节还原度高，能够直观呈现卧式金属储液罐体的结构组成与外观特征。
