工业机柜用圆柱式旋转锁具结构设计

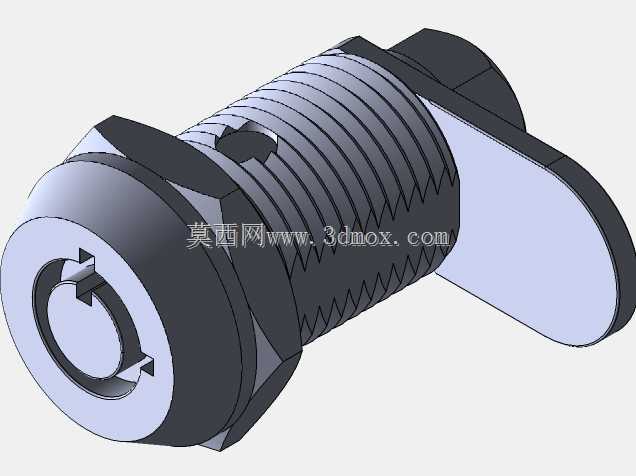

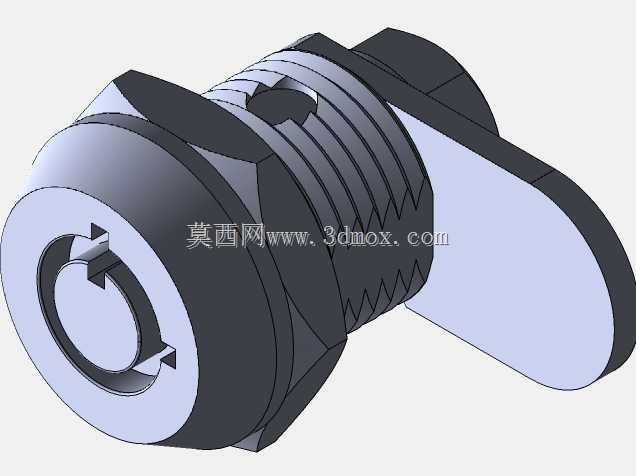

这类旋转锁具多应用在工业控制柜、户外设备机箱、小型配电箱、通讯机柜的门板锁闭场景，也可适配部分需要简易锁止的小型设备检修门，替代外露式搭扣锁提升柜体外观整体性与防护性能。锁体采用圆柱式穿装结构，安装时直接从门板外侧穿入预制的安装圆孔，依靠锁体自带的外螺纹与后侧锁紧螺母配合完成固定，不需要额外加工异形安装孔，适配厚度1到3毫米的冷轧钢板门板、ABS工程塑料门板，安装孔直径公差可放宽到±0.2毫米，现场装配容错率较高。锁头前端设计有专用的双缺口钥匙操作位，必须匹配对应齿形的钥匙才能带动内部锁芯旋转，非专用工具无法轻易撬动开启，可满足一般工业设备的防误开、非授权开启防护需求。锁体尾部的锁舌为偏心片状结构，随锁芯旋转90度即可完成锁止与解锁动作，锁舌伸出长度可根据门板与柜体框架的间隙调整，常规状态下锁舌有效锁止行程为6毫米，可覆盖大部分标准柜体的门框搭接量，避免出现锁闭后门板晃动、间隙过大的问题。设计时锁体外壳采用锌合金压铸成型，表面做黑色喷塑处理，兼顾耐磨与防腐蚀性能，可适应普通车间、户外弱电箱等常规使用环境的防锈需求；锁芯内部的转动配合部位预留了0.1毫米的装配间隙，长期使用不会因为积灰、轻微锈蚀出现卡滞问题。锁体外侧的滚花结构并非装饰设计，在穿装螺母锁紧时，可增大与门板外侧的摩擦力，避免锁体跟随螺母同步转动，不需要额外在门板上加工防转定位缺口，进一步降低门板加工工序成本。锁舌采用冷轧钢板冲压成型，边缘做圆角处理，锁止过程中不会刮擦柜体框架的喷塑层，长期开合也不会造成门框涂层脱落生锈。这类锁具的整体轴向安装尺寸控制在28毫米以内，安装后不会占用柜体内部过多走线空间，不会干涉柜内的元器件布置与线束排布，适合内部空间紧凑的小型机箱、端子箱使用。
