带一体化把手的大容量塑料储液容器结构

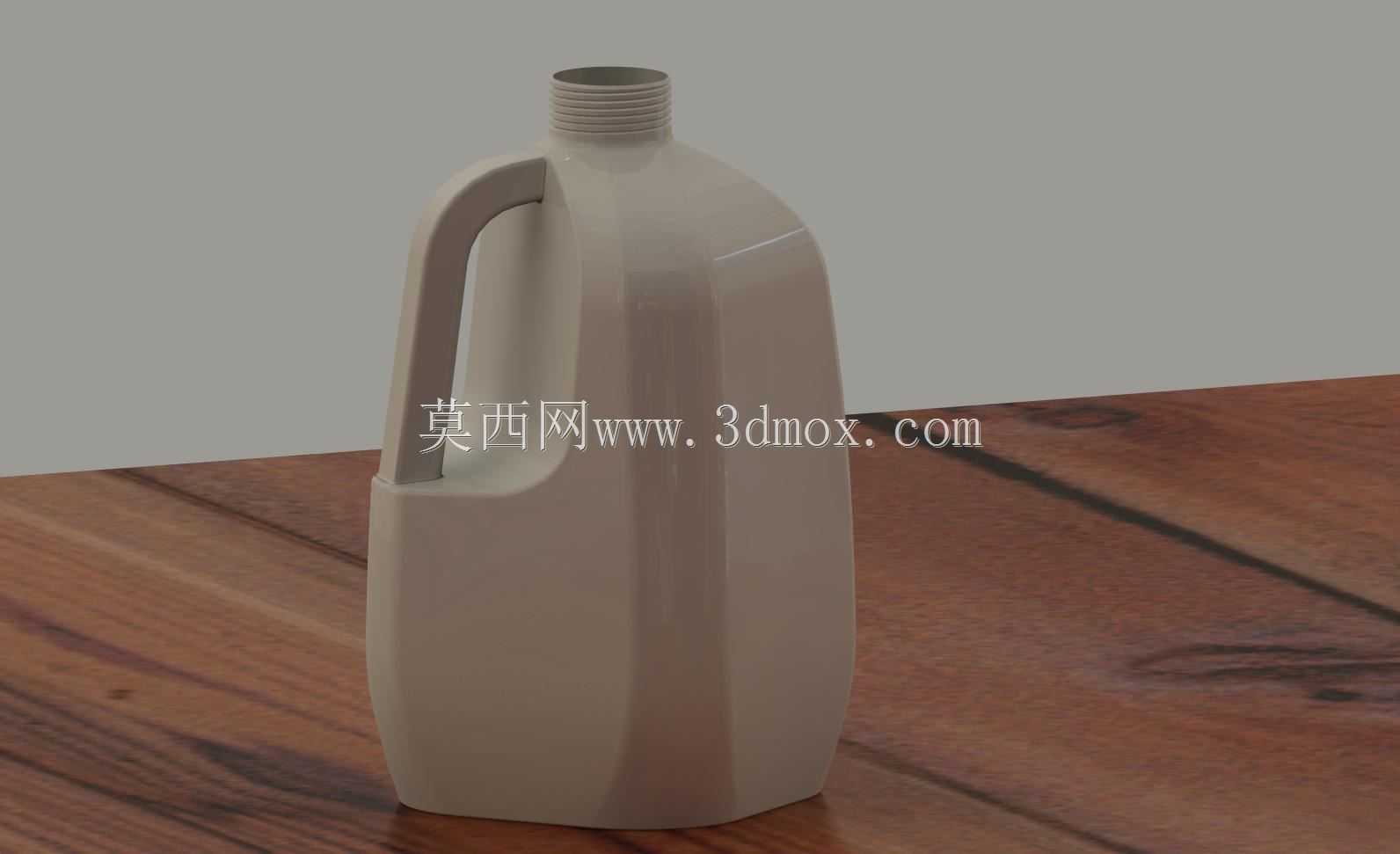

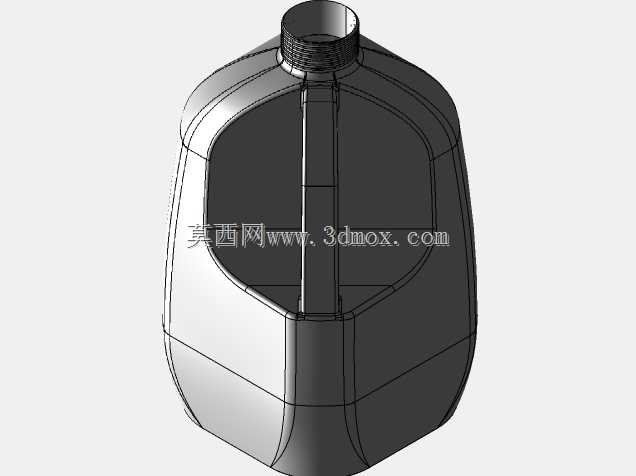

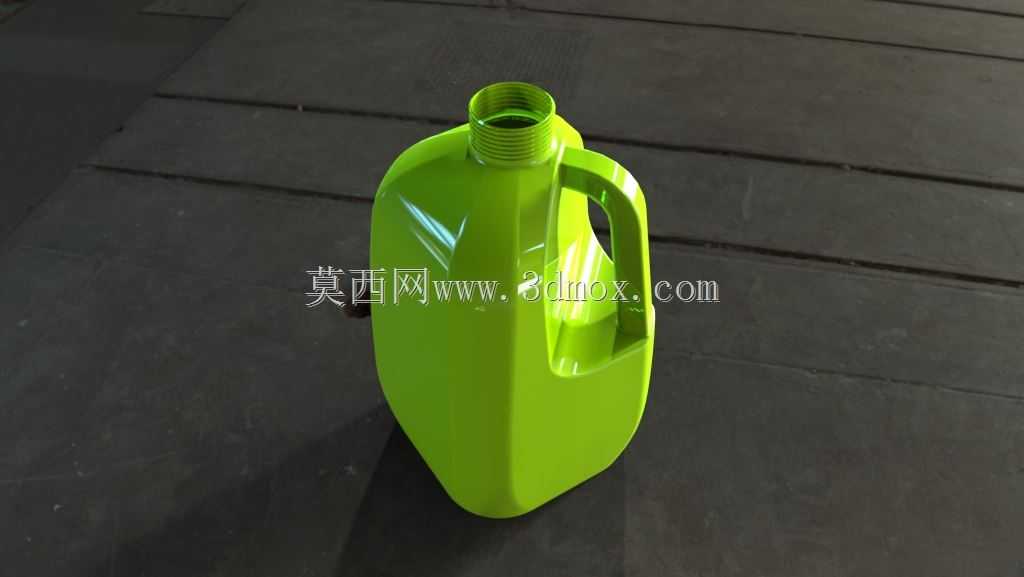

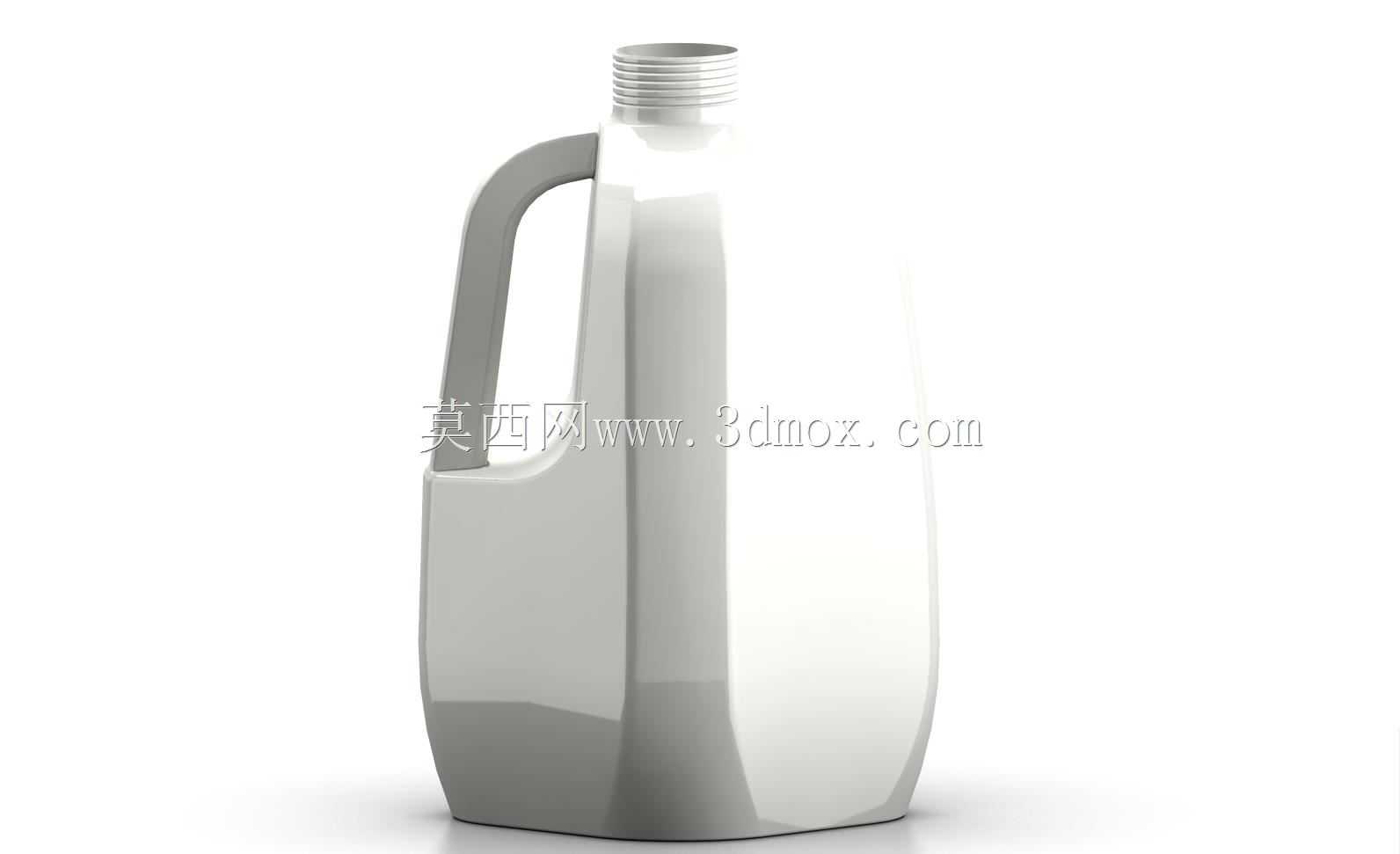

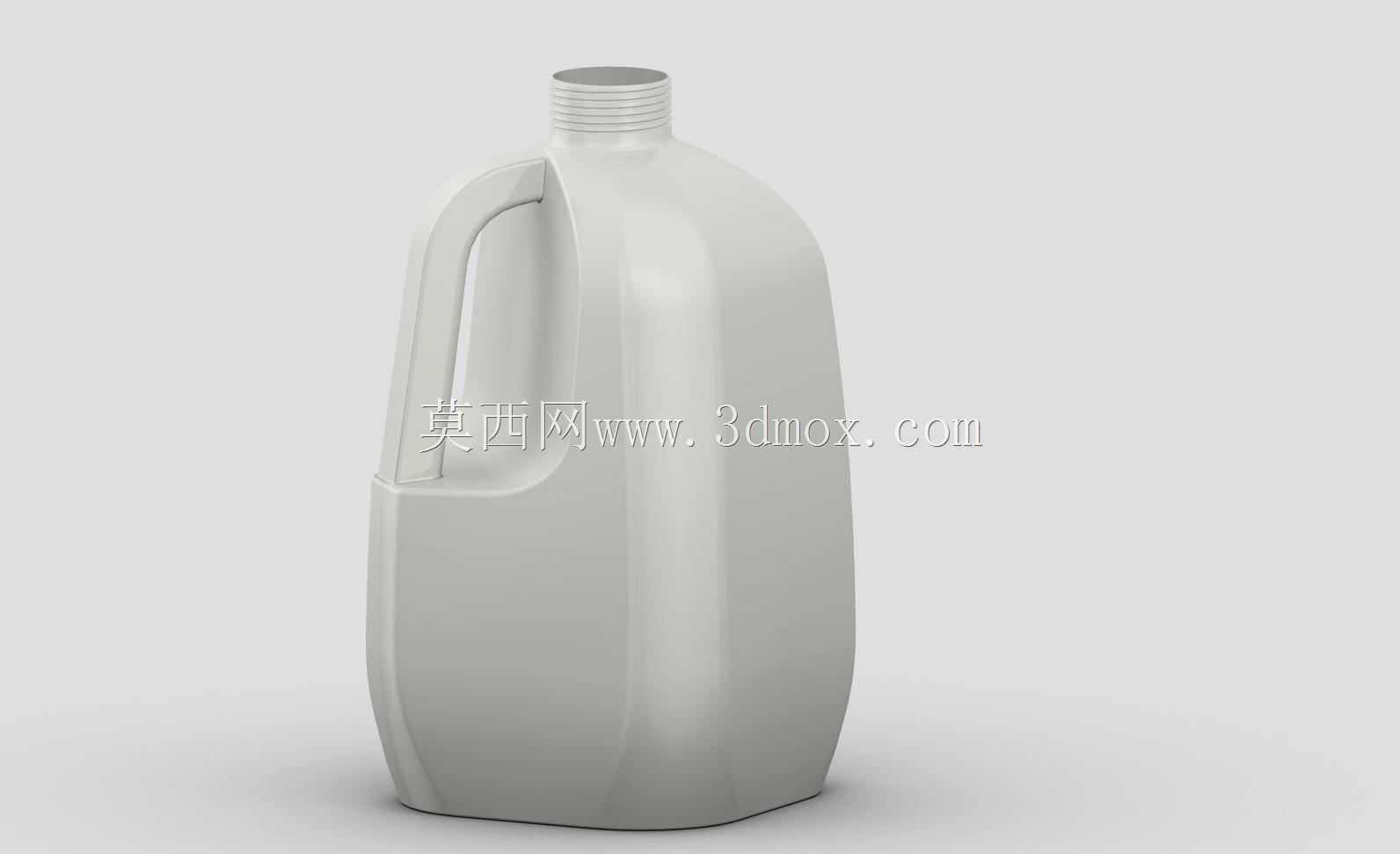

日常快消品的液态物料储运场景中，这类带侧置把手的塑料储液容器是应用极广的结构形式，除了常见的乳品盛装场景，也可适配食用油、日化洗护溶液、车用补充液等多种低粘度流体的分装、存储与零售端周转使用。从结构设计逻辑来看，容器整体采用扁平类椭方截面，相较于等容积的圆柱形容器，在货架陈列、整箱堆叠时的空间利用率能提升近两成，同时扁平形态在用户单手握持倾倒时，手腕的扭转力矩更小，长时间持握的疲劳度更低。侧置一体化把手的设计完全和瓶身本体融合，没有额外的装配部件，这一结构是适配挤出吹塑工艺的典型设计，把手内侧的镂空区域做了大圆弧过渡，避免吹塑成型时出现料坯拉伸过薄导致的强度不足问题，同时把手的握持截面做了贴合指腹的微弧处理，用户抓握时的受力面更均匀，即便是盛装满额液体时，也不会出现局部硌手的情况。瓶口位置采用标准外螺纹结构，螺纹段的起始端做了导向斜角，方便配套瓶盖的快速旋合，螺纹牙型采用梯形截面，既保证了和瓶盖内螺纹的啮合密封性，也能在反复开合过程中减少牙型磨损，提升重复使用的寿命。瓶身底部做了内凹式的支撑脚结构，五个均布的支撑凸点让容器放置在不平整台面时也能保持稳定，不会出现侧倾漏液的问题，底部内凹的结构同时提升了瓶身底部的抗冲击性能，即便是从常规桌面高度意外跌落，也能通过结构形变吸收冲击能量，避免底部开裂。从壁厚分布来看，瓶身的受力关键区域，比如把手和瓶身的连接位置、瓶口螺纹根部、底部支撑筋位置都做了局部壁厚加厚，而瓶身主体的非受力区域则适当减薄，在保证整体结构强度满足跌落、堆码测试要求的前提下，尽可能降低原料的使用量，控制单件产品的生产成本。瓶身的侧面预留了足够的平整贴标区域，没有多余的凸起筋条干扰标签粘贴，能适配不同规格的产品标签、防伪标识的粘贴需求，贴标区域的表面粗糙度控制在合理范围，既能保证标签粘贴后的附着力，也不会在标签更换时出现残胶难以清理的问题。在实际的生产适配中，这类结构的料坯拉伸比控制在吹塑工艺的合理区间内，不需要额外的特殊工装就能完成量产，成型后的冷却收缩率均匀，不会出现局部变形导致的放置不稳、螺纹错位等问题。
