双板结构DEC注塑模具型腔设计方案

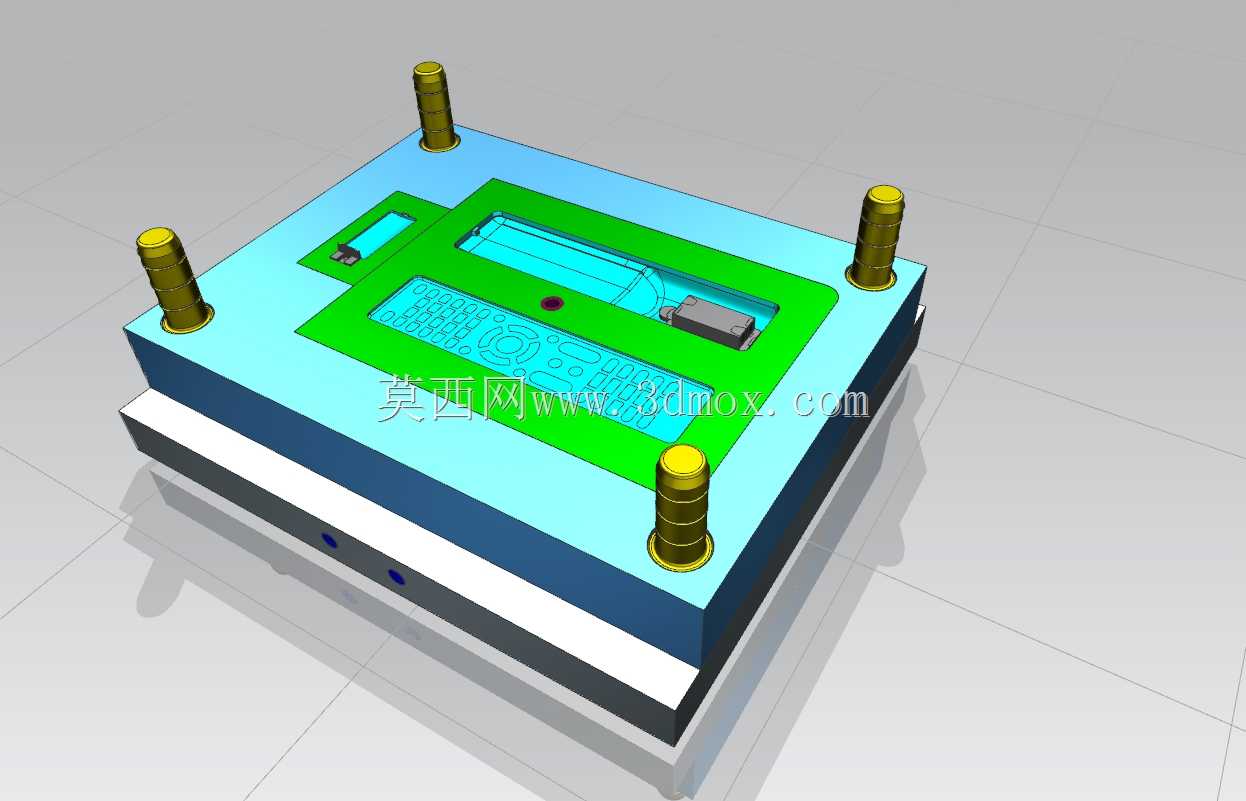

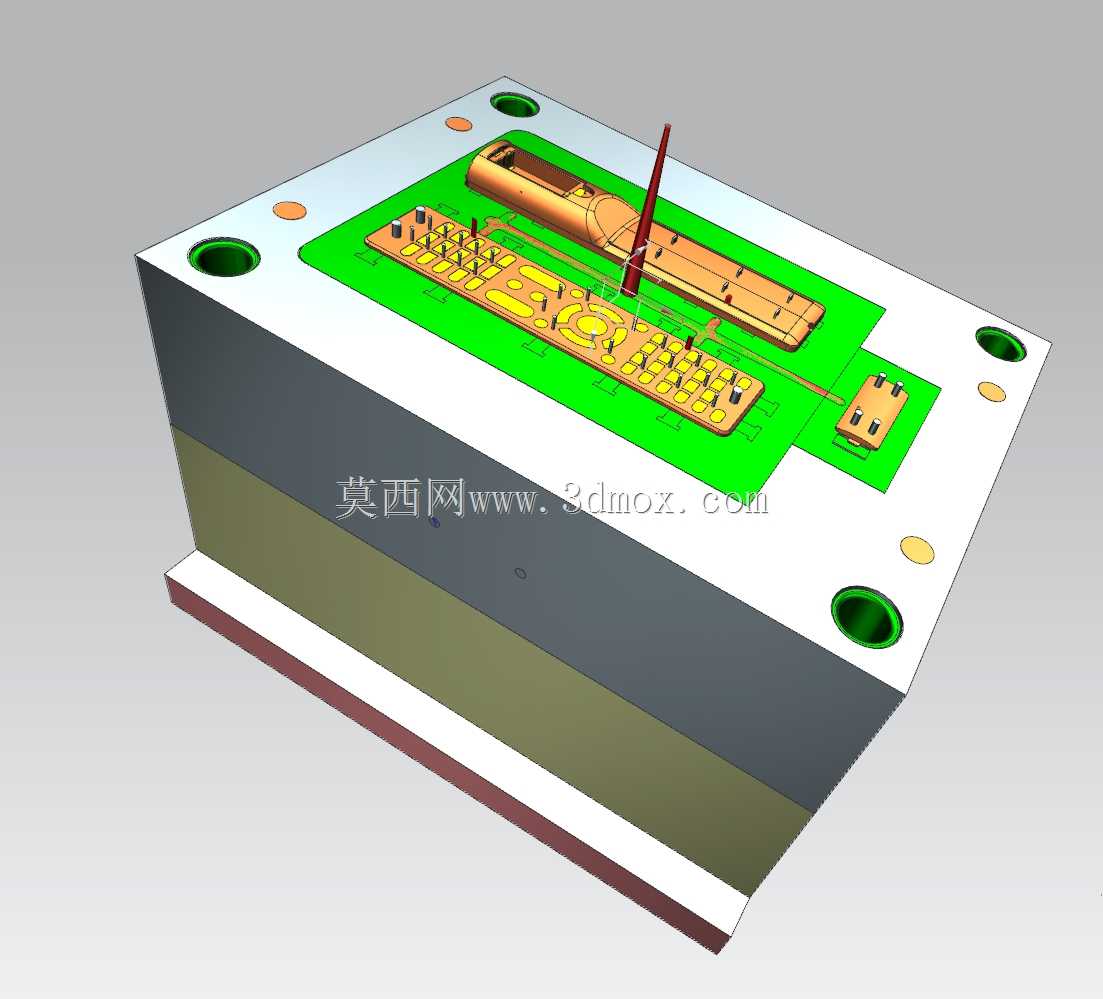

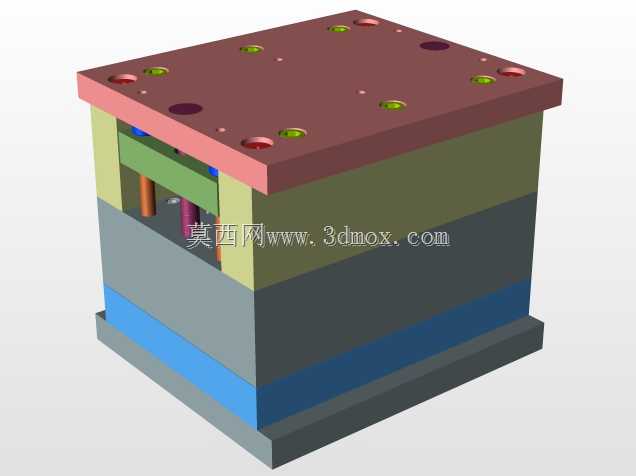

这套双板结构注塑模具主要面向小型电子类DEC外壳类塑件的批量注塑生产场景，适配常规卧式注塑机的安装接口，模架整体采用标准两板模结构布局，四根等高导柱布置在模架四角，导柱采用带储油槽的阶梯轴结构，合模时可通过导套精准定位动定模的相对位置，避免合模错位导致的型腔啃伤、塑件飞边等生产问题。从结构设计逻辑来看，定模侧设置整体式型腔镶件，型腔区域根据塑件的外观面要求做了分区抛光处理，绿色标识区域为塑件的外观成型面，预留了0.02mm的抛光余量，可根据后续塑件表面要求做晒纹或镜面处理；型腔内部集成了小型嵌件的定位槽，可直接在合模前放置配套的金属嵌件，无需额外增加嵌件定位机构，减少模具的整体加工成本。动定模的分模面沿塑件的最大轮廓线设置，分模面做了1度的斜度贴合，合模时可承受更大的注塑保压压力，避免分模面溢料。模架的周圈设置了撬模槽，方便后续模具维护时拆分动定模，底部的顶出区域预留了标准顶棍孔位置，适配注塑机的标准顶出机构，无需额外改装顶出连接结构。冷却水路采用环绕型腔的环形布局，水路距离型腔壁的距离保持在15mm左右，可保证成型过程中型腔各区域温度均匀，减少塑件的冷却变形，提升成型尺寸稳定性。模具的安装边界完全符合标准模架的装夹尺寸，上下模的装夹槽位置匹配常规注塑机的码模螺丝间距，上机安装时无需额外加工装夹位，可缩短模具上机调试的准备时间。从成型工艺适配性来看，这套结构可适配通用PP、ABS等常用热塑性塑料的成型参数，浇口采用侧浇口进料方式，浇口位置设置在塑件的非外观侧，成型后可快速修剪浇口残留，减少后续塑件的后处理工作量。模具的排气槽开设在分模面的熔体末端位置，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶等缺陷，又不会产生飞边问题。
