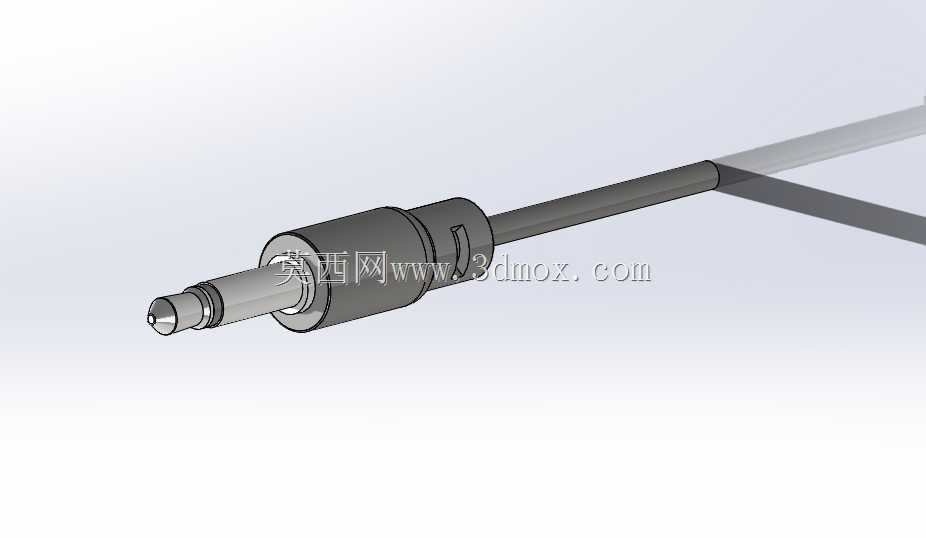

音频设备用Aux红外公接插头结构

这类公接插头广泛应用在消费电子音频传输、红外信号转接场景中，日常能在便携音箱、车载音频接口、老式影音设备的信号接驳端见到它的身影，核心作用是实现模拟音频信号或者红外控制信号的稳定导通，避免接驳过程中出现信号断连、接触不良的问题。做结构设计的时候，首先要考虑的是插拔寿命，插头金属插芯部分采用分段式台阶结构，最前端的触点做圆弧收边处理，能减少插入母座时对内部弹片的刮擦磨损，中间的绝缘隔层严格控制同轴度，避免不同信号触点出现短路风险，尾部和软线衔接的位置做了应力释放槽结构，线材反复弯折的时候不会直接拉扯内部焊盘，能大幅提升日常使用的耐弯折次数。尺寸边界上，插接头直径控制在0.30英寸，整体插头本体长度为1.29英寸，建模时特意没有纳入后端电线部分，方便结构工程师根据自身项目的布线需求，灵活搭配不同线径、不同长度的连接软线，不用额外修剪模型就能直接适配不同的设备内部走线空间。实际选型使用时要注意，插头的金属外壳做了滚花防滑处理，插拔时手指能获得足够摩擦力，不用过度用力就能完成插拔操作，外壳和插芯的配合间隙控制在0.02英寸以内，既不会出现装配松动，也不会因为公差过小导致组装时压坏内部绝缘件。在做整机结构适配时，要给插头预留足够的插拔操作空间，尤其是设备面板上的接口开孔，要匹配插头的最大外径，同时预留0.05英寸的装配间隙，避免插头插入后和面板出现卡滞。这类接头的建模过程中，所有圆角、倒角都按照实际开模要求做了处理，没有出现零厚度面、破面等问题，导入各类三维软件后都能直接编辑，不管是做设备接口的干涉检查，还是做接头本身的结构优化，都不需要额外修复几何特征。日常做消费电子结构设计时，这类标准接插件不需要从零开始建模，直接复用准确的三维模型能大幅缩短研发周期，同时能提前在装配阶段验证接口位置的空间是否充足，避免开模后才发现插头和周边结构出现干涉，导致后期改模增加成本。
