壁挂式筒型安防监控摄像头结构设计

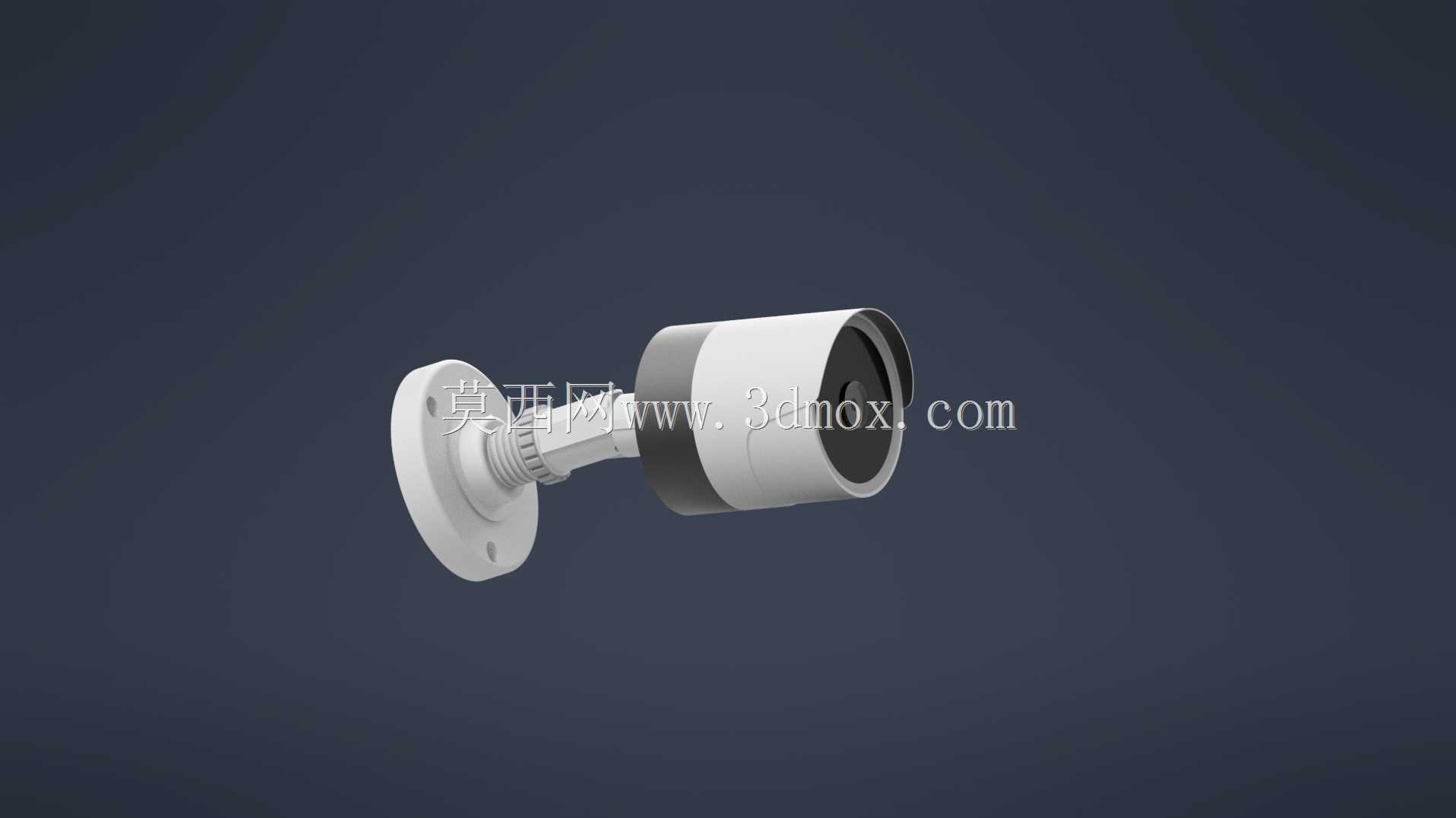

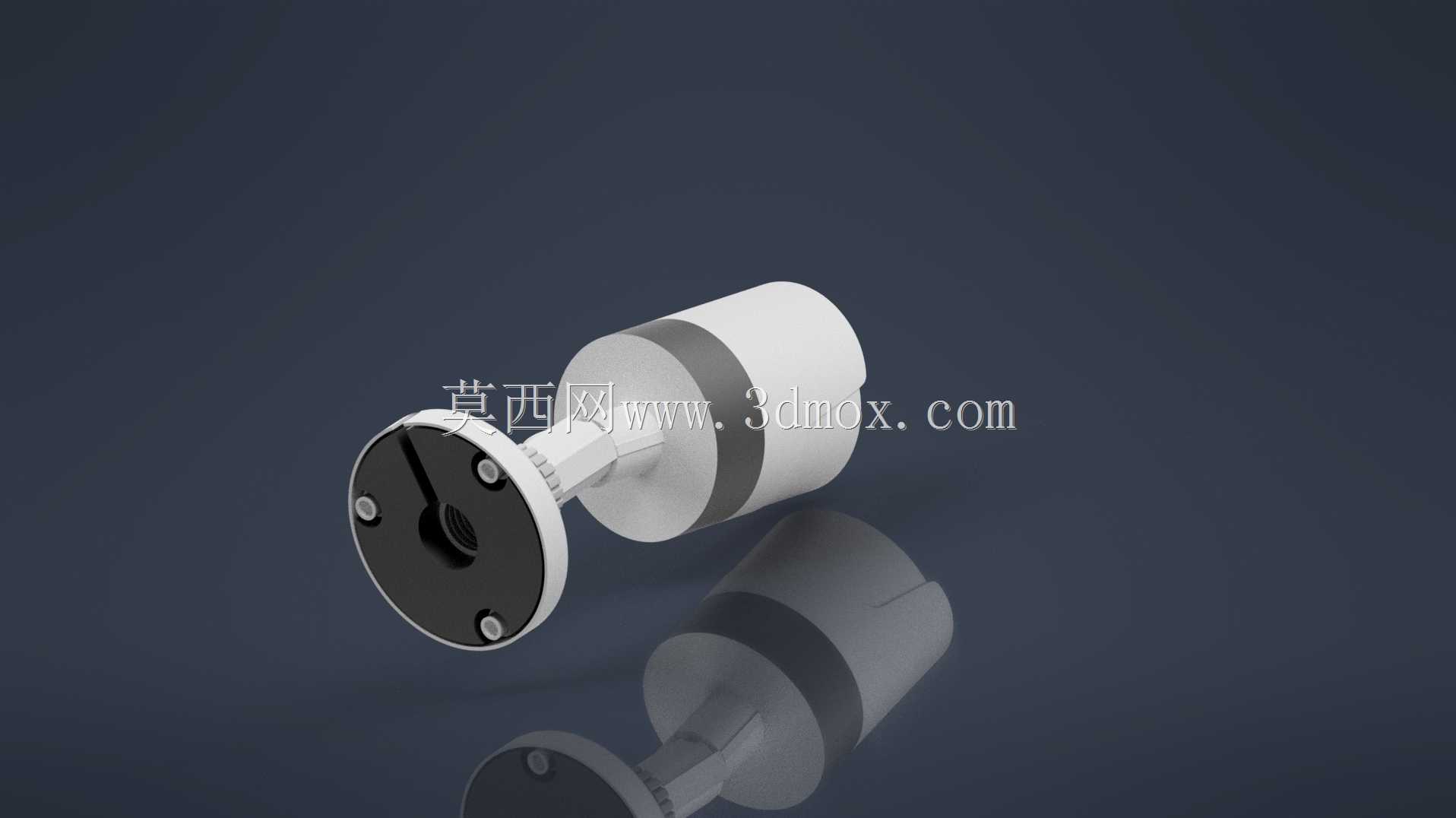

这款筒型监控摄像头的结构设计，首先围绕户外及半户外安防场景的安装需求展开，常见于小区周界、商铺出入口、工厂车间通道、园区道路等点位的视频采集部署，核心用途是完成固定视角的连续影像录制，满足日常安防巡查、事件回溯、异常行为预警的前端采集需求。从结构设计思路来看，整机采用筒型一体化机身布局，前端镜头区域做了收边限位结构，可搭配不同焦距的镜头模组适配不同监控距离的需求，机身中段为核心电路与感光元件的容纳腔，壁厚做了均匀化处理，既保证壳体结构强度，也避免注塑成型时出现缩痕、翘曲等工艺缺陷。机身尾部预留了线缆出线的防水接头位，适配户外布线时的穿管密封需求，可减少雨水、灰尘沿线缆缝隙侵入机身内部的概率。安装端采用壁挂式万向调节支架，支架底座为圆形法兰式结构，预留三个沉头安装孔位，可直接通过膨胀螺丝固定在墙面、杆体等硬质安装面上，支架与机身连接的关节处做了齿纹咬合结构，调整好监控角度后锁紧侧边固定螺丝，即可避免机身因长期户外风吹出现角度偏移的问题，安装边界上，支架底座直径约90mm，机身整体长度约160mm，镜头端直径约75mm，安装时需预留至少100mm的侧面操作空间，方便后期角度调整与维护作业。功能特性上，机身壳体采用ABS工程塑料搭配前端金属装饰圈的组合，兼顾轻量化与抗老化性能，镜头前端预留了红外补光灯板的安装位，可适配低光照环境下的夜间监控需求，机身与支架的连接部位做了走线空腔，线缆可从支架内部穿行至安装面，避免线缆外露被外力拉扯损坏。在建模过程中，各部件的配合公差做了合理预留，壳体上下盖的止口配合间隙控制在0.15mm，既满足装配便利性，也能保证拼接后的缝隙均匀度，支架关节的转动阻尼做了结构仿真验证，确保调整角度时既不会过松打滑，也不会因阻尼过大导致调节困难。这类前端采集设备的结构设计，核心是平衡防护性能、安装便利性与角度调节灵活性，不需要复杂的传动结构，重点在于安装点位的适配性与长期户外使用的可靠性，不同安装场景下可通过更换不同焦距的镜头模组，实现广角大范围监控或者长距离窄视角监控的需求，壁挂式的安装结构也能适配大部分室外墙面、立柱的安装条件，不需要额外定制复杂的安装转接件。
