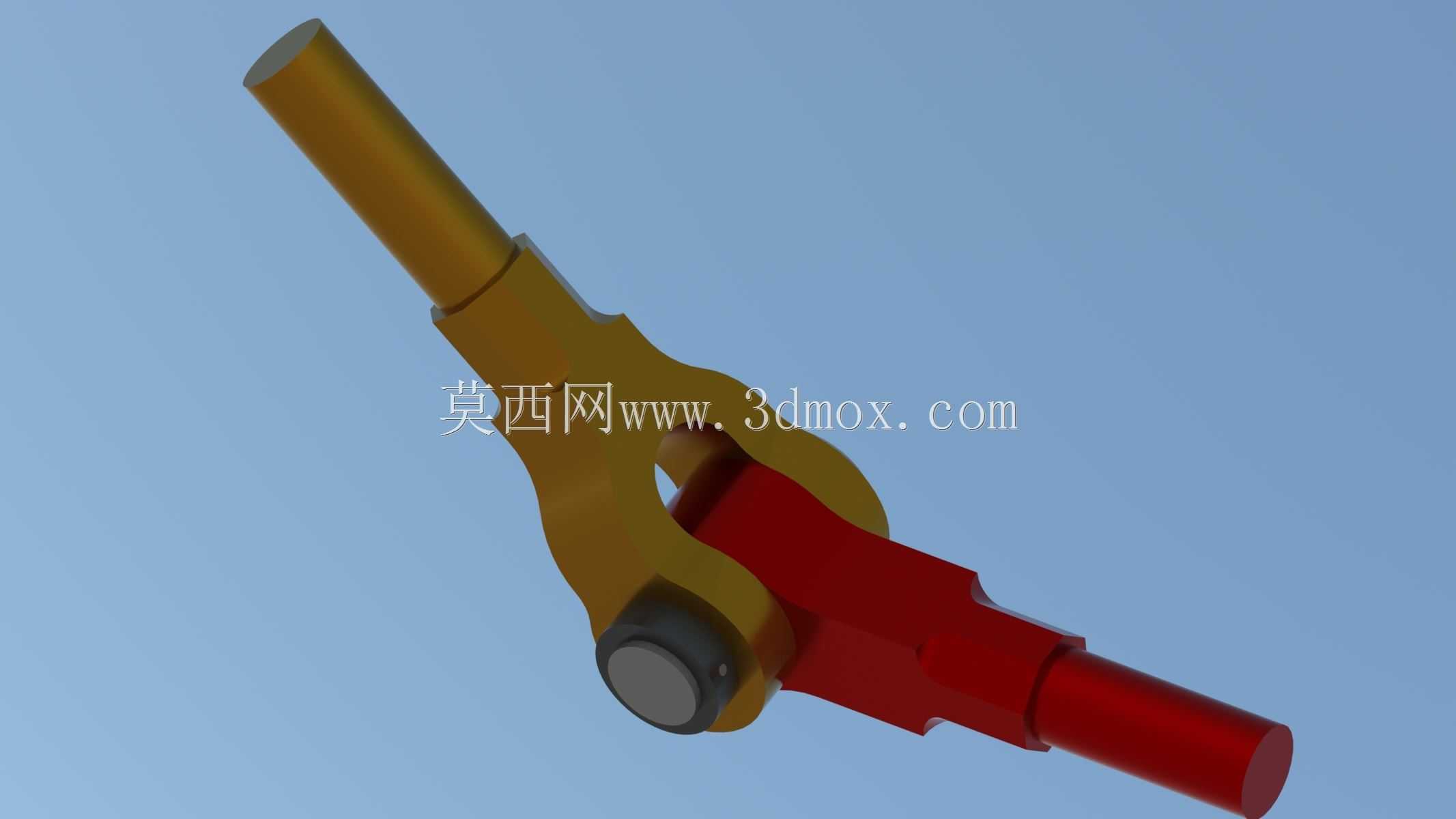

这类铰接关节在各类需要实现定角度摆动传动的机械结构中应用十分广泛,小到民用设备的连杆传动机构,大到工业生产线的摆臂传动单元、工程机械的操作连杆组,都能见到这类结构的身影,核心作用是在两根轴线存在夹角变化需求的传动杆件之间,传递轴向拉压力的同时,允许两杆件围绕铰接销轴完成设定角度范围内的相对转动,避免刚性连接在杆件摆动过程中出现的应力集中、结构卡滞甚至断裂问题。从结构设计逻辑来看,整个关节分为三个核心组成部分,分别是叉形连接端、杆状对接端以及铰接销轴组件。叉形连接端采用开叉式的双耳结构,两个耳片上加工有同轴的销轴安装孔,孔位的同轴度公差控制在0.02mm以内,避免销轴装入后出现别劲、转动阻力过大的问题;
耳片与杆身的过渡位置采用大圆角过渡设计,圆角半径不小于杆身直径的1/4,有效分散铰接位置受载时的应力集中,避免交变载荷下过渡位置出现疲劳裂纹。杆状对接端为单耳结构,厚度与叉形端两耳片的内间隙保持0.1mm-0.2mm的配合公差,单耳上的销轴孔与叉形端耳片孔直径一致,装配后销轴与孔采用基孔制间隙配合,配合等级选H8/f7,既保证转动过程无卡滞,又不会因间隙过大导致传动过程出现明显的回程冲击。铰接销轴的端部设置有轴向限位结构,采用卡簧或者端盖限位的方式,避免设备运行过程中销轴受振动脱出,销轴与单耳孔之间可根据实际载荷需求选择过盈配合或者间隙配合,若需要两杆件相对转动频次高、摆动角度大,可在销轴与孔之间加装铜质衬套,
衬套内表面加工有储油槽,定期加注润滑脂即可降低转动副的磨损,延长部件使用寿命。从安装边界来看,两端的杆身均采用等直径圆柱结构,可直接插入对应传动杆件的预制安装孔内,通过径向顶丝或者焊接的方式完成固定,杆身的直径根据额定传递载荷的大小做匹配设计,常规中小载荷场景下杆身直径在10mm-25mm区间即可满足使用需求,铰接位置的整体外径控制在杆身直径的1.8倍-2.2倍,预留足够的结构强度余量的同时,不会占用过多的安装空间。两杆件的相对摆动角度范围可通过调整叉形端耳片的开口深度做定制化设计,常规场景下允许的最大摆动角度在30度-45度之间,若需要更大的摆动角度,可适当加大耳片开口深度,
同时要校核最大摆角位置下两杆件不会与耳片边缘发生结构干涉。在实际选型应用过程中,需要先核算传动链路的最大拉压载荷,确保关节的杆身强度、销轴剪切强度满足1.5倍以上的安全系数要求,同时要确认安装位置的空间是否能容纳关节摆动过程的最大外轮廓尺寸,避免装配后出现运动干涉;若应用在有腐蚀、高粉尘的户外工况,还需要在铰接位置加装防尘密封圈,避免粉尘、水汽进入转动副内部加剧磨损,影响部件的使用寿命。这类关节结构相比一体式的弯折杆件,优势在于磨损后仅需更换销轴或者衬套即可完成维护,无需更换整个传动杆件,大幅降低设备的后期维护成本,同时铰接结构的应力释放效果更好,在承受冲击载荷时能通过微小的转动缓冲部分冲击应力,提升整个传动链路的可靠性。建模过程中需要重点关注铰接位置的配合公差标注,以及过渡圆角的参数设置,避免出现应力集中的薄弱位置,同时要做运动仿真验证,确认整个摆动行程内不存在结构干涉,转动阻力均匀无卡滞点。
