法兰式手动水控球阀结构设计

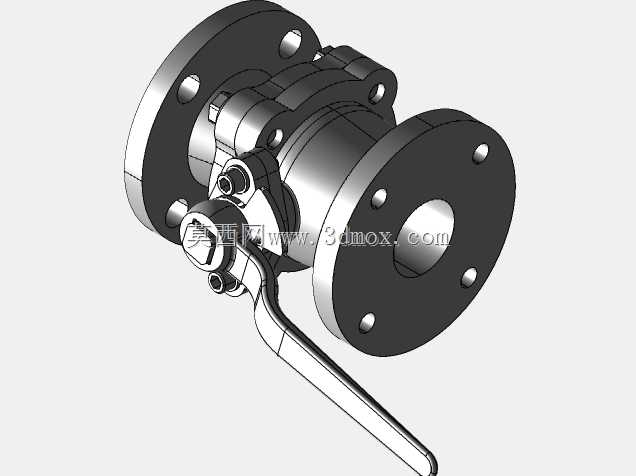

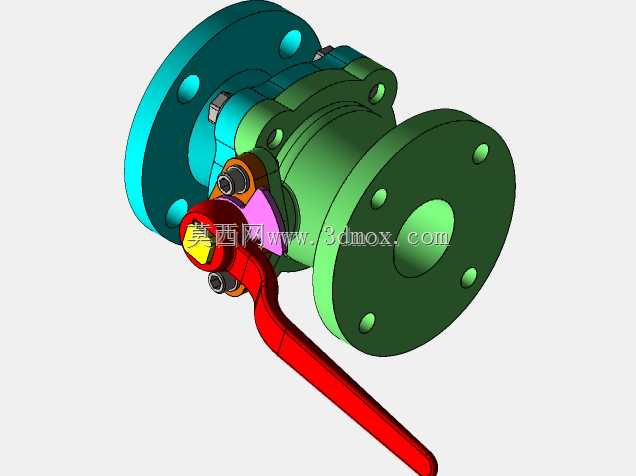

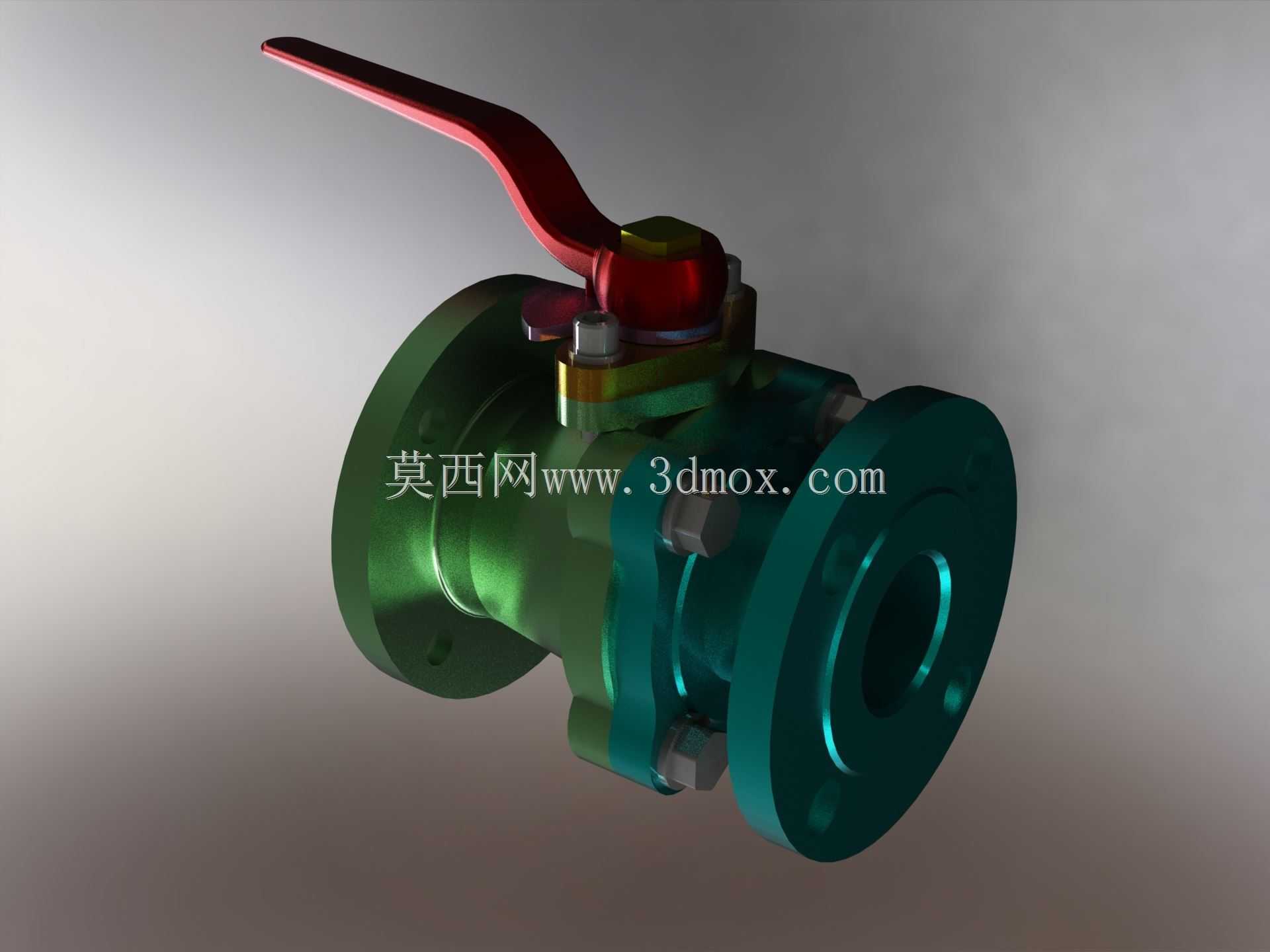

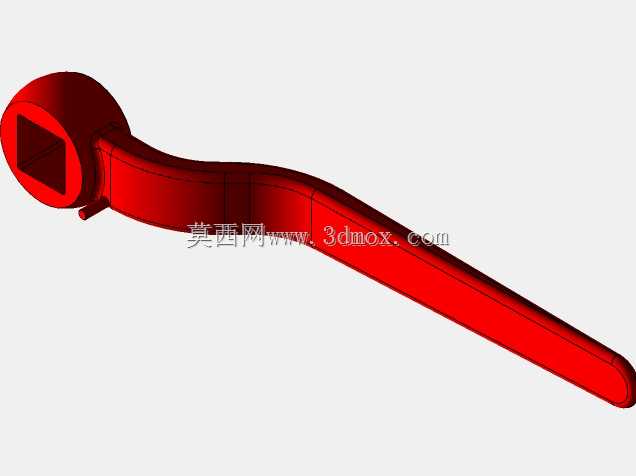

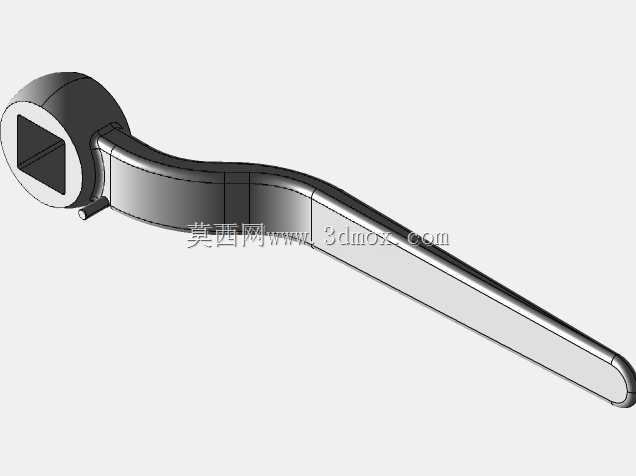

　　在民用供水、工业循环水、暖通空调、给排水管网等流体输送场景中，手动法兰球阀是管路通断控制的核心基础部件，这款水控球阀的三维结构完整还原了实物的装配逻辑与功能细节，可直接用于管路系统的选型校核、装配模拟与结构参考。从实际工况适配来看，该阀门采用法兰连接形式，两端法兰的螺栓孔位、密封面尺寸均遵循通用管路法兰标准，安装时可直接与同公称通径的法兰管道对接，无需额外加工转换接头，适配公称压力1.6MPa及以下的常温水输送管路，适用介质温度范围覆盖0到80摄氏度，完全满足建筑给排水、工厂冷却水循环、农田灌溉支管等场景的使用要求。产品的功能逻辑围绕手动快速通断设计，顶部的红色杠杆式手柄是操作执行部件，手柄长度经过力矩校核，

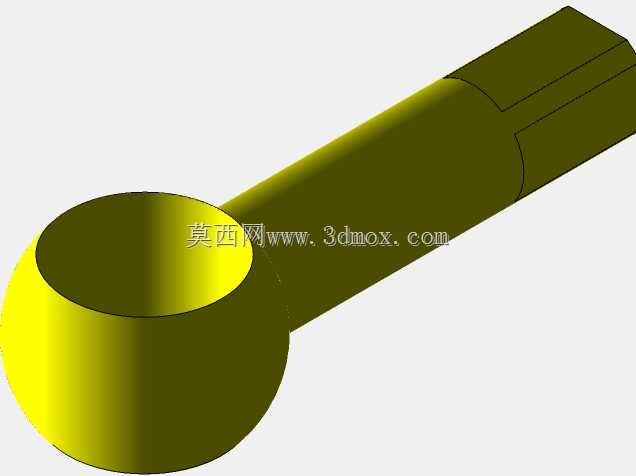

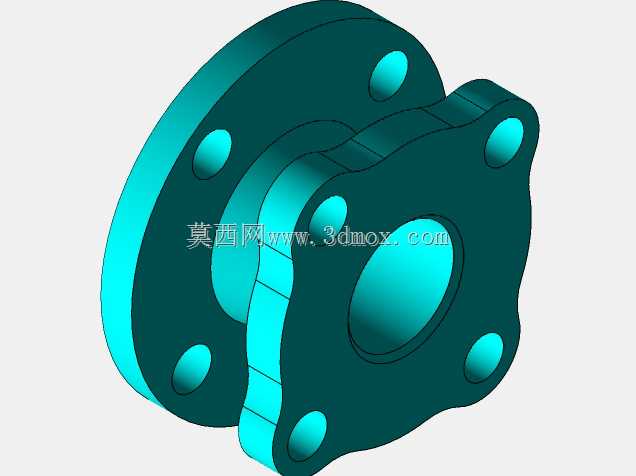

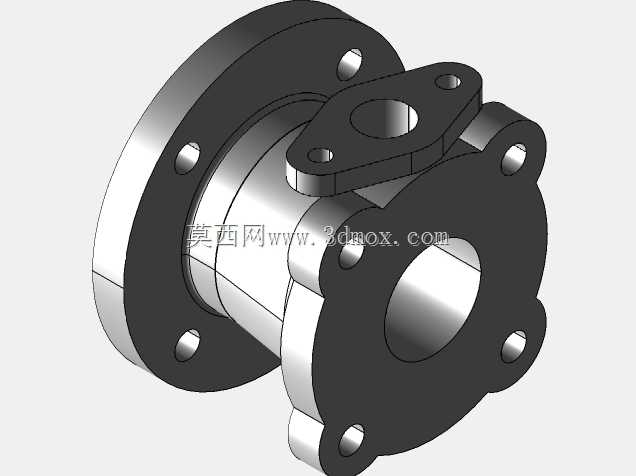

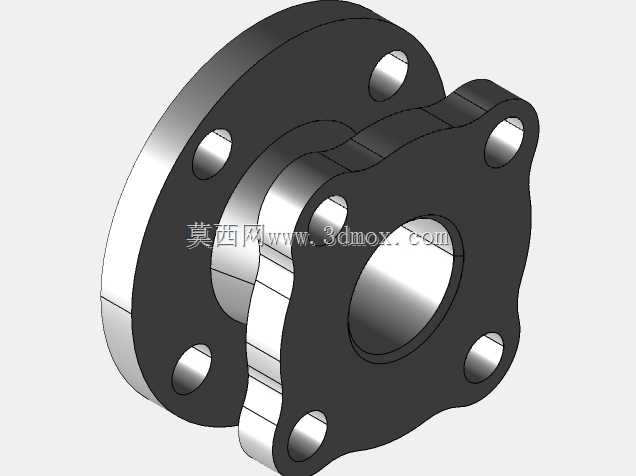

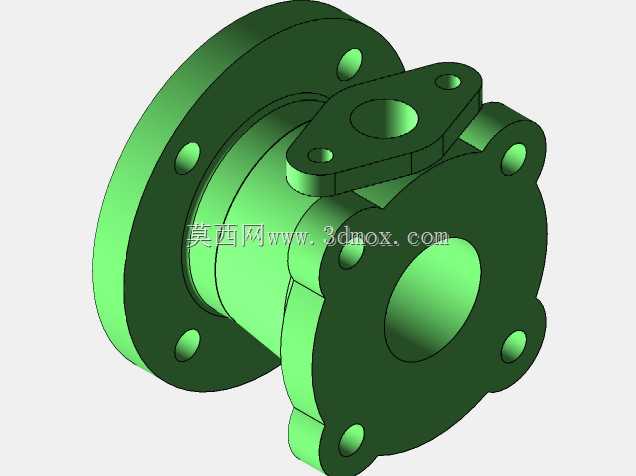

　　操作人员无需额外辅助工具，单手即可完成90度旋转操作，实现阀门全开或全关状态切换，相比闸阀、截止阀的多圈旋转操作，开关效率提升明显，且手柄带有明显的位置标识，可直观判断阀门当前的通断状态，避免管路检修、介质切换时的误操作。结构设计上，阀体采用分体式组合结构，左右两部分阀体通过螺栓紧固连接，中间夹持金属阀芯与密封件，这种结构的优势在于后期维护时可直接拆卸阀体更换密封垫或阀芯，无需将整个阀门从管路上完全切割拆除，降低运维成本。阀芯为通孔式球体结构，流道与管道通径保持一致，全开状态下介质流阻极低，不会造成明显的管路压力损失，也不容易在阀腔内部积存介质杂质，减少长期使用后的结垢、卡滞风险。密封结构采用双重密封设计，

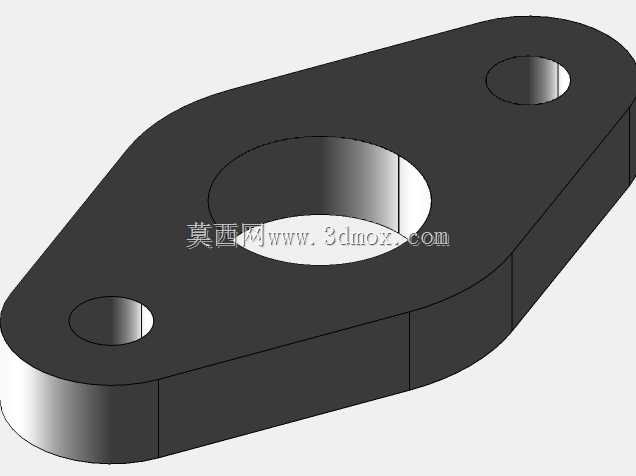

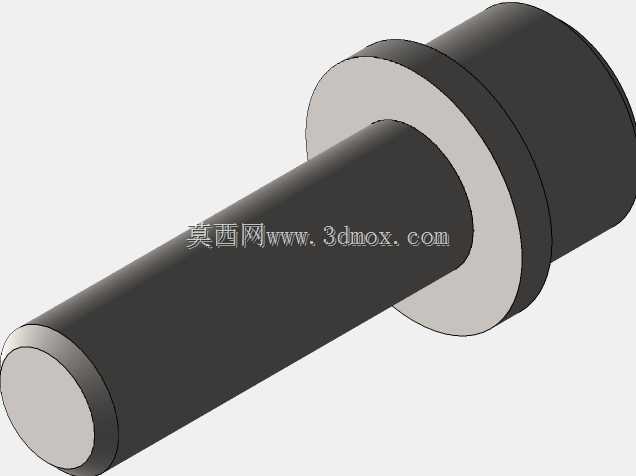

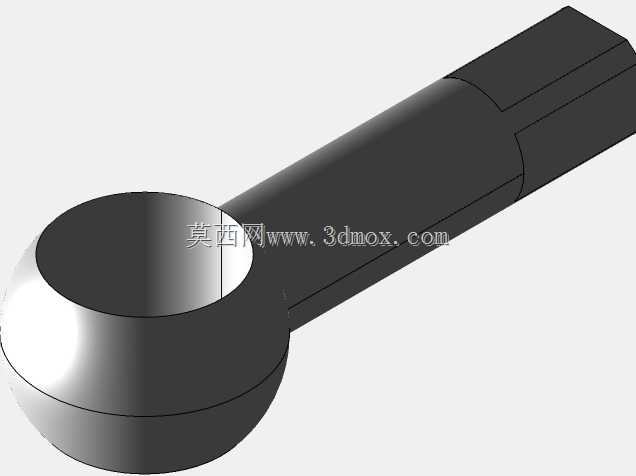

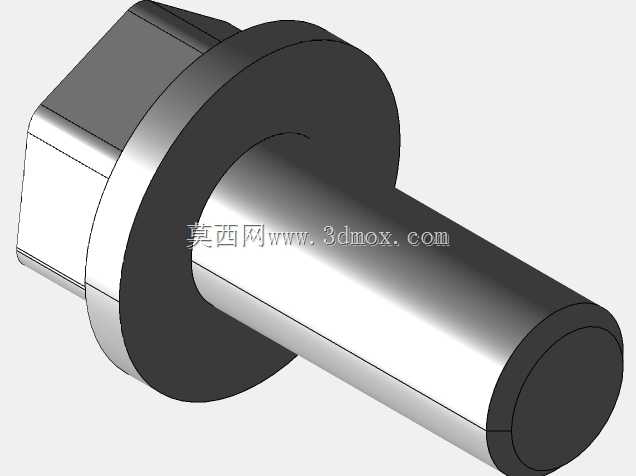

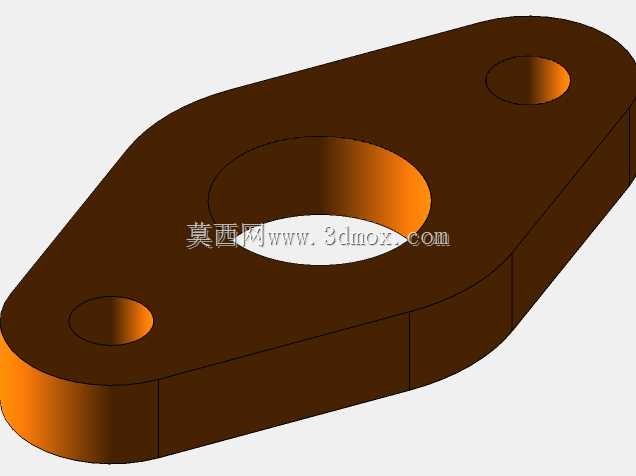

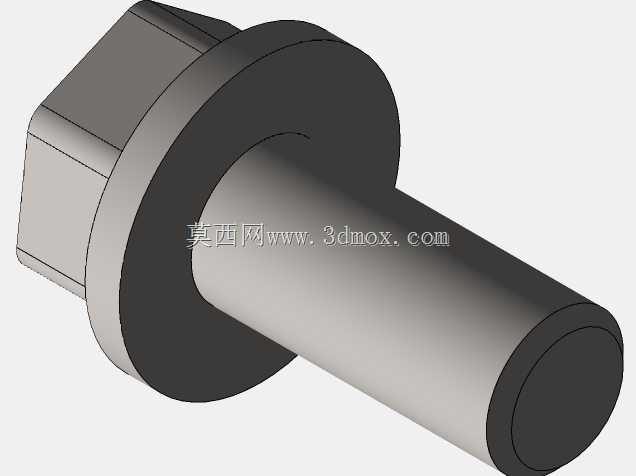

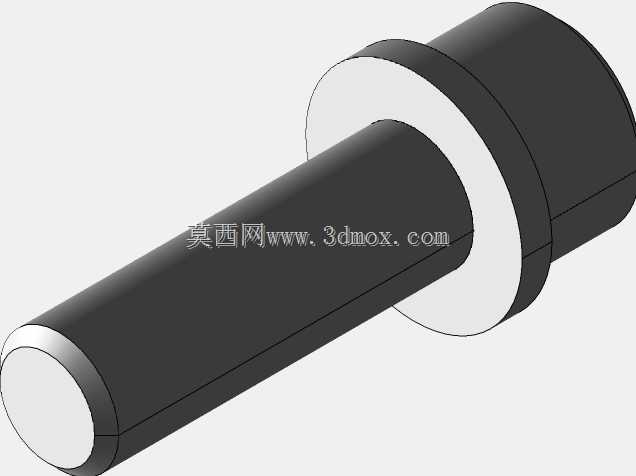

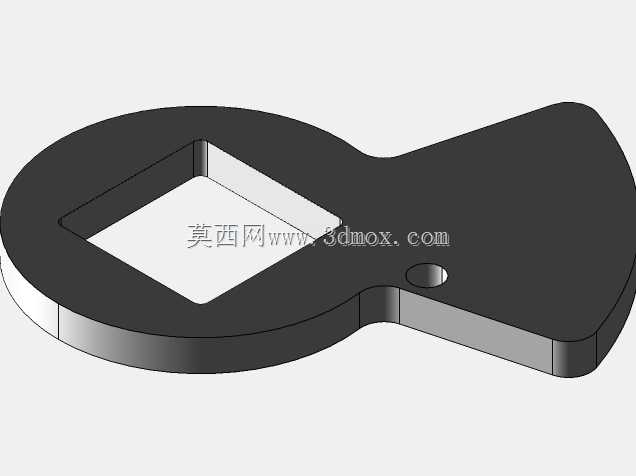

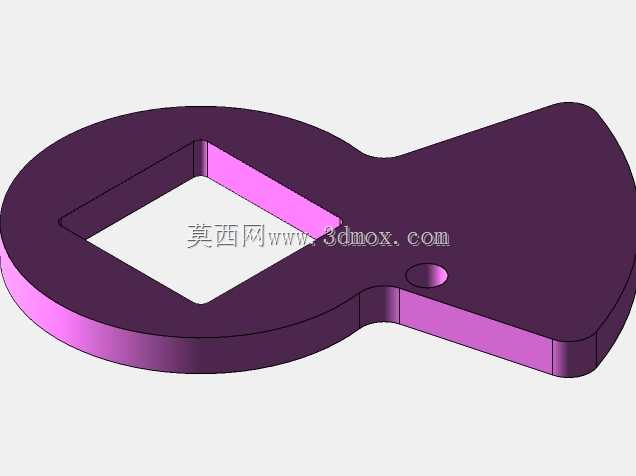

　　球体与阀体接触位置采用弹性密封件，保证关闭状态下的零泄漏，阀杆与阀体的配合位置设置有填料密封结构，避免介质从阀杆转动间隙渗漏，同时阀杆设置有防脱出结构，即使在管路带压状态下操作，也不会出现阀杆被介质压力顶出的安全隐患。从安装边界来看，该阀门的整体长度、法兰外径、螺栓孔分布圆直径均符合常规法兰球阀的安装尺寸规范，在管路设计时可直接套用对应的安装空间参数，无需单独预留特殊的操作空间，手柄旋转范围内无结构干涉，安装后操作人员站在管路侧面即可完成开关操作。建模过程中完整还原了所有装配细节，包括阀体连接螺栓的规格、阀杆的定位台阶、手柄的固定销、密封件的安装槽位等，每一个零件的配合公差都按照实际机械加工要求设置，可直接用于生成工程图纸、

　　进行装配干涉检查，也可作为流体仿真分析的基础模型，模拟不同开度下的介质流动状态。在实际选型应用中，这类手动球阀通常安装在管路的分支节点、设备进出口位置，用于控制单条管路的介质通断，相比电动、气动控制的阀门，无需额外配置动力源与控制线路，成本更低、可靠性更高，在无自动化控制需求的常规水系统中应用极为广泛。设计时充分考虑了通用互换性，所有连接尺寸、零件规格均采用行业通用标准，易损件可直接采购同规格标准件替换，无需定制加工，进一步降低了全生命周期的使用成本。
