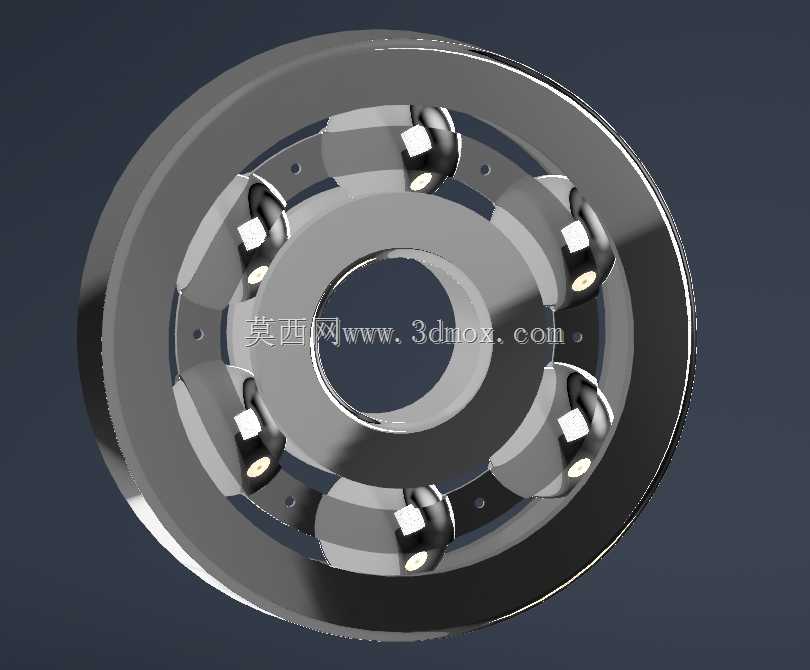

带保持架结构的滚动滚珠轴承三维数模

　　在各类旋转传动机构的设计环节中，支撑旋转轴系、降低运动过程摩擦系数的核心承载部件非滚动轴承莫属，本次呈现的滚珠轴承结构，采用深沟型滚道匹配钢质滚动体的经典构型，可同时承受径向载荷与一定比例的轴向载荷，适配多数中低速、中等载荷的工业传动场景。从实际应用场景来看，这类轴承广泛覆盖中小功率电机输出端、输送机辊筒支撑端、小型减速器输入输出轴、家用机电产品旋转部位、普通机床进给轴系等常规传动位置，是机械结构中应用基数最大的标准传动支撑部件之一。从结构设计逻辑来看，该轴承的内圈与轴颈采用过盈配合安装，外圈与设备轴承座孔采用过渡或间隙配合，装配时需根据载荷冲击特性调整配合公差，避免运行过程出现内圈跑圈、外圈蠕变的失效问题。保持架采用兜孔式结构，

　　将每粒滚动体均匀分隔在滚道圆周方向，避免滚动体之间直接接触产生额外摩擦与磨损，同时保证滚动体在滚道内的运动轨迹稳定，不会出现偏载、卡滞的情况。滚道的曲率设计严格匹配滚动体的球面半径，接触角控制在合理区间，保证载荷能够均匀分布在滚动体与滚道的接触面上，降低接触应力集中带来的点蚀失效风险。从安装边界尺寸来看，该轴承的内圈内径、外圈外径、装配宽度均符合常规深沟球轴承的尺寸系列，设计选型时可直接匹配对应轴径与座孔尺寸，无需额外定制安装位，内圈端面与轴肩的贴合高度、外圈端面与轴承座挡边的贴合高度均满足标准安装要求，可保证轴向定位可靠，不会出现轴向窜动超差的问题。在实际运行过程中，这类轴承的润滑方式可根据运行转速选择脂润滑或油润滑，

　　低速工况下采用锂基脂润滑即可满足长期运行需求，高速工况则需搭配油浴或油气润滑结构，同时配合接触式或非接触式密封结构，避免外界粉尘、水汽进入滚道内部，破坏滚动体与滚道的接触表面。建模过程中，对滚动体与滚道的接触位置做了精准的装配约束，保持架的兜孔与滚动体之间预留了合理的活动间隙，还原真实装配状态下的运动自由度，可直接用于机构运动仿真，验证轴系旋转过程中的干涉情况，也可用于装配工艺模拟，演示轴承压装、拆卸的完整流程。对于结构设计从业者而言，该模型可直接复用至常规传动机构的轴系设计中，减少重复绘制标准件的工作量，同时可基于该基础结构改型设计带密封盖、带止动槽、加宽系列的衍生轴承结构，适配不同的安装空间与载荷需求。在设备选型阶段，

　　可通过该模型直观核对轴承与周边轴肩、端盖、密封件的空间位置关系，提前排查安装干涉、拆卸空间不足等设计问题，避免实际加工装配阶段出现零件报废、装配困难的情况。从结构细节来看，内圈与外圈的滚道表面做了圆弧过渡处理，避免滚道边缘的应力集中，滚动体的精度等级可根据应用场景调整，普通传动场景采用G10级钢球即可满足运行精度要求，高精度传动场景则可选用G5级钢球，搭配更高精度的内外圈滚道加工精度，满足轴系的径向跳动、轴向窜动精度要求。保持架的材质可根据工况选择，常规工况采用冲压钢板保持架即可，高温或腐蚀工况则可替换为铜合金或工程塑料保持架，适配不同的运行环境需求。
