水平式快速夹钳工装夹具三维设计

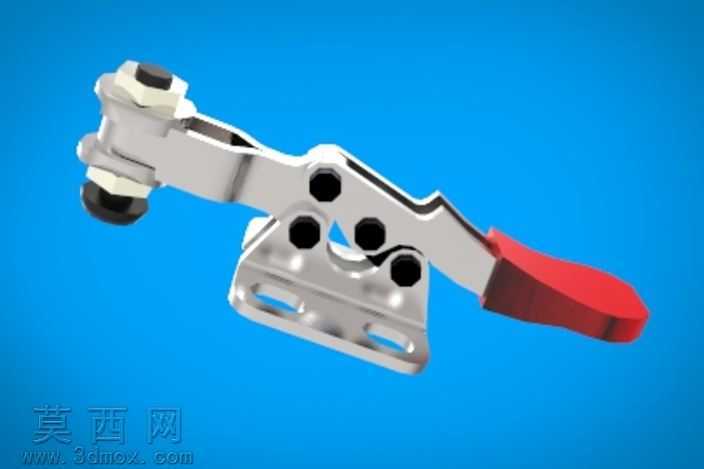

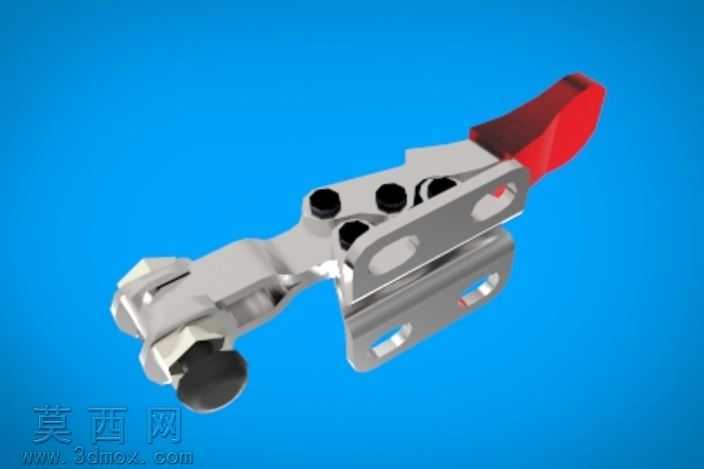

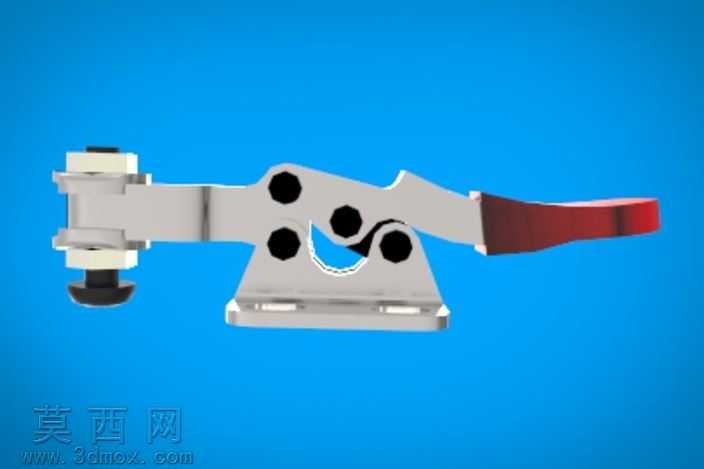

本作品为水平式手动快速夹钳的三维参数化建模成果，建模过程严格遵循机械加工零件的实际生产尺寸规范，对夹钳的每一处结构细节都做了精准还原。建模阶段首先从底座结构入手，绘制带安装孔的法兰底座草图，通过拉伸特征生成底座基体，对底座上的铰接安装位做凸台加厚处理，保证铰接位置的结构强度，安装孔采用沉孔设计，匹配标准内六角螺栓的安装尺寸，确保实际装配时螺栓可完全沉入孔位不突出安装面。随后构建夹钳的连杆传动结构，对三组铰接连杆分别做独立建模，每处铰接孔都严格匹配标准销轴的直径尺寸，连杆之间的铰接间隙控制在0.02mm，既保证铰接转动的顺畅度，又避免间隙过大导致的夹紧晃动问题。压臂部分采用流线型轮廓设计，在保证结构强度的前提下做了轻量化的减重孔处理，三个内六角螺栓安装位做了沉头孔设计，匹配标准内六角圆柱头螺钉的安装尺寸，压头位置采用橡胶缓冲压头结构，建模时还原了压头的橡胶缓冲层与金属连接座的装配关系，避免夹紧工件时对工件表面造成压痕损伤。操作手柄部分采用红色防滑包覆设计，建模时还原了手柄的曲面握持轮廓，手柄与驱动连杆的连接位置做了加强筋处理，避免手动施力时出现结构断裂。材质与渲染阶段，金属结构件统一赋予哑光镀锌钢材质，调整材质的金属度、粗糙度参数，还原镀锌五金件的细腻金属质感，压头橡胶部分赋予黑色丁腈橡胶材质，手柄包覆层赋予红色防滑塑料材质，场景采用纯蓝色渐变背景，搭配三点布光方案，主光源从斜上方45度投射，补光弱化结构阴影，轮廓光勾勒夹钳的边缘轮廓，最终渲染图清晰展现夹钳的每一处结构细节。结构设计上采用经典的肘节夹紧原理，当手柄下压至水平位置时，连杆机构到达死点位置，可实现稳定的自锁夹紧，不会因为加工过程中的振动出现松脱问题，向上扳动手柄即可快速松开工件，夹紧与松开的操作行程经过精准测算，既保证足够的夹紧行程，又避免操作行程过长影响装夹效率。整个建模过程完全遵循机械设计的公差配合规范，所有零件可直接导出工程图用于生产加工，也可用于工装夹具方案的演示、装配教学等场景。
