粉料输送用螺旋给料装置结构设计

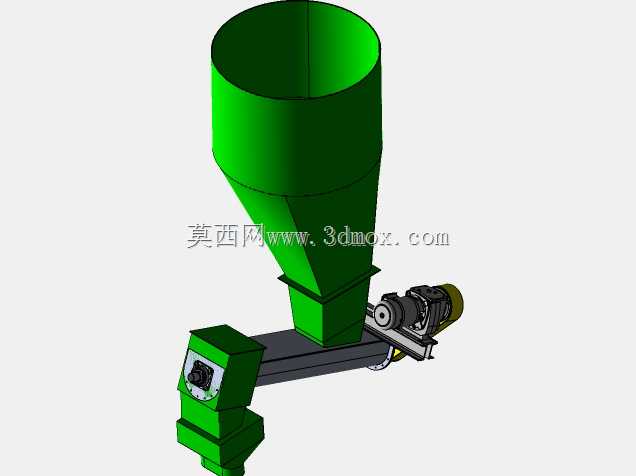

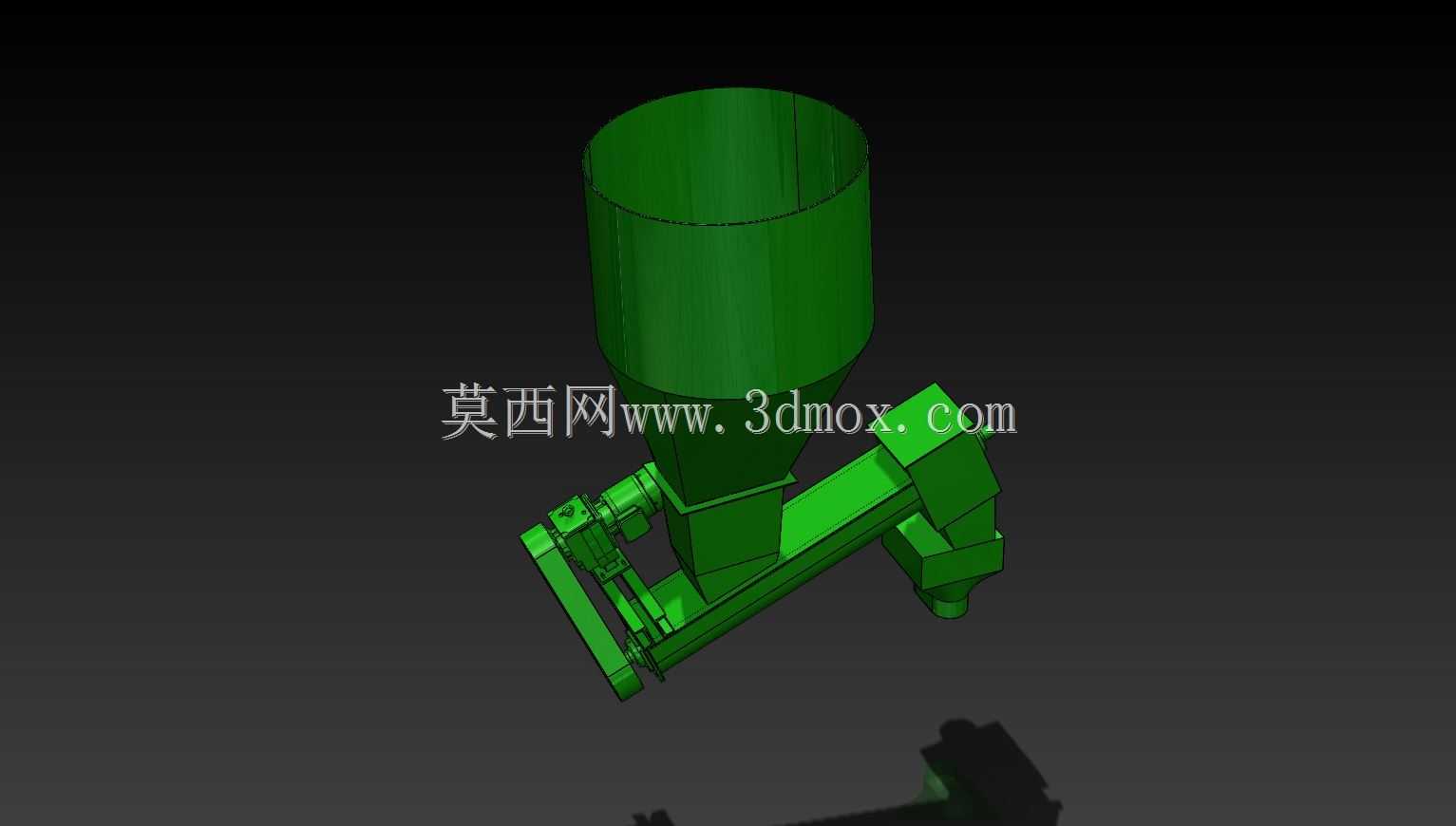

在建材生产、粉体加工等车间的物料转运环节，粉状物料的密闭定量输送一直是现场运维的核心痛点，开放式输送容易产生粉尘逸散，人工投料又存在计量偏差大、劳动强度高的问题，这款螺旋输送结构正是针对粉状水泥这类易扬尘、流动性中等的散料设计的给料设备。从结构布局来看，上部采用锥段过渡的储料料斗，直筒段预留足够的物料缓存容积，锥段的倾斜角度经过反复校核，刚好大于水泥粉料的自然休止角，避免物料在料斗内壁结拱架桥，保证物料能够依靠自重持续落入下方的输送腔体内。下部的输送核心采用变螺距螺杆结构，靠近料斗落料口的位置螺距更大，能够快速接住下落的粉料，避免进料口堵料，靠近出料端的螺距逐步收窄，能够在输送过程中对粉料形成轻微的压实效果，减少输送过程中的气体夹带，降低出料口的粉尘反冒问题。整套设备的驱动端布置在螺杆的尾部，通过减速机构直接和螺杆轴连接，传动路径短，传动效率更高，同时驱动组件和输送腔体之间设置了密封隔套，避免细粉料渗入轴承位造成磨损失效。安装边界方面，整套装置的支撑框架采用型钢焊接成型，底部预留了和下游设备对接的安装孔位，料斗顶部的进料口可以和上游的储料仓出料口直接法兰对接，不需要额外做过渡连接，侧面的出料口可以根据现场布局调整朝向，适配不同的生产线排布需求。在实际使用场景中，这款设备可以直接配套在水泥配料站、干粉砂浆生产线、小型粉体包装工位上，既可以作为连续输送的给料单元，也可以通过调整螺杆转速实现定量给料，输送过程全程密闭，不会出现粉料撒漏的问题。设计过程中针对螺杆和输送腔的间隙做了严格控制，间隙过大会造成粉料回流，降低输送效率，间隙过小则会增加螺杆转动的阻力，甚至出现卡滞，最终选取的间隙值既保证了输送效率，也降低了加工装配的精度要求，普通的机加工车间就可以完成零部件的加工制作。料斗侧壁还预留了振动器的安装位，如果输送流动性更差的粉体物料，可以加装小型振动器破拱，不需要对原有结构做大幅改动，设备的适配性更强。
