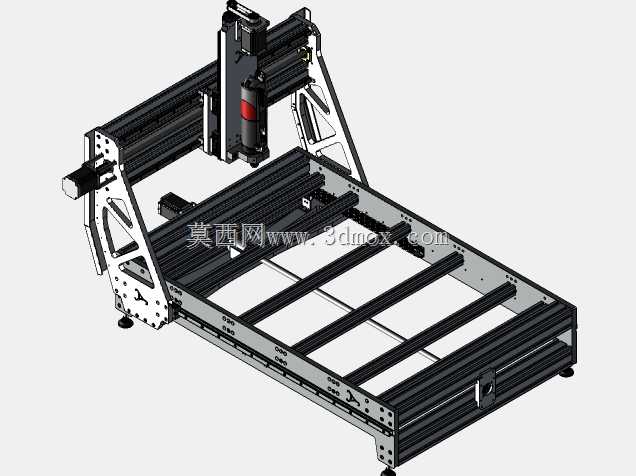

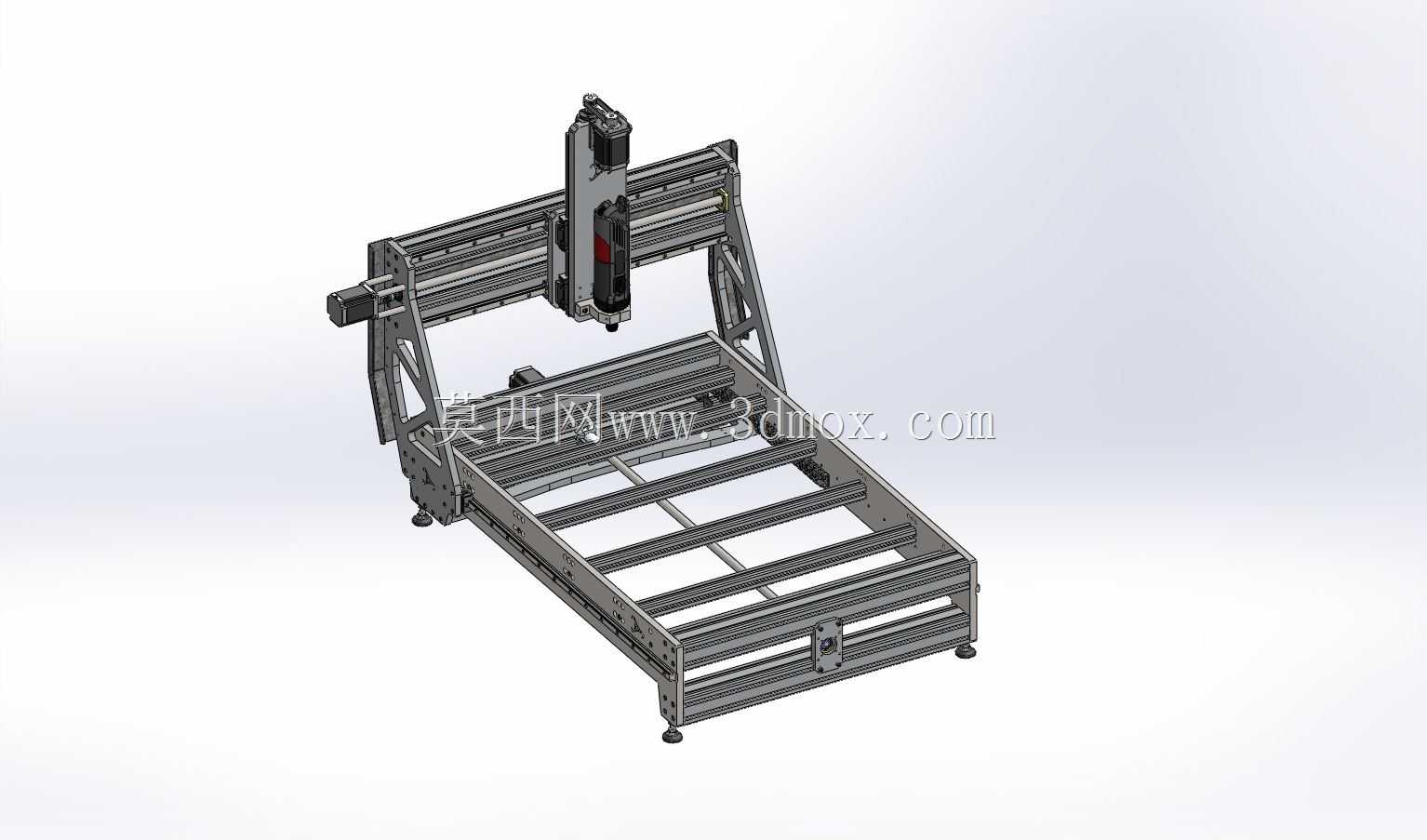

台式三轴数控雕刻加工机架结构设计

这款台式三轴数控加工设备的机架结构，主要面向小型加工门店、个人工坊、创客空间以及教学实训场景使用，可完成亚克力、PVC、软金属、实木板材等多种材质的平面铣削、轮廓切割、浮雕雕刻、钻孔攻丝等常规加工作业，相比同规格带等离子切割功能的机型，结构更紧凑，运动部件负载更低，日常维护难度也更小。从结构设计逻辑来看，整机采用台式龙门布局，床身主体采用型钢焊接框架结构，底部预留可调脚轮安装位，既方便设备在车间内短距离移位，也可通过调节脚杯实现安装面水平校准，避免地面不平整导致的机架形变影响加工精度。X轴方向采用双侧线性导轨支撑，配合滚珠丝杠传动，龙门横梁沿床身长度方向运动，有效承载横梁及Z轴组件的运行负载，减少单侧悬臂带来的挠度变形；Y轴传动组件集成在龙门横梁上，同样采用线性导轨搭配滚珠丝杠的传动组合，带动Z轴安装板沿横梁横向移动，导轨安装面均预留加工余量，装配时可通过配磨、塞尺调整保证导轨平行度，避免运动卡滞。Z轴组件采用垂直布局，主轴安装座沿竖向导轨做上下进给运动，可根据加工需求适配不同功率的风冷或水冷电主轴，满足不同材质的切削转速要求。设计过程中充分考虑了安装边界与操作空间，床身工作台面采用多根横向型材横梁拼接，预留T型槽安装位，可搭配不同规格的工装夹具固定待加工工件，工作台下方预留足够的排屑与走线空间，电气线路、传动丝杠的润滑点位均设置在易操作的外侧位置，日常保养时无需拆解大面积护罩即可完成注油、线路检查等操作。整机框架的焊接节点均做加强筋处理，避免长期往复运动带来的结构共振，各轴的行程限位块安装位置预留调整余量，可根据实际加工需求微调软限位、硬限位的触发位置，适配不同尺寸的工件加工范围。这种无等离子模块的精简设计，去掉了等离子电源安装位、割枪升降调节机构以及对应的防干扰屏蔽结构，让整机的走线更简洁，电气柜的安装空间也更充裕，同时降低了整机自重，对安装场地的地面承重要求更低，普通的水泥地面、加固工作台面均可满足安装需求，不需要额外做设备基础浇筑。
