工业生产用箱式物料输送执行机构

在轻工、电子、食品加工等行业的连续生产流水线中，箱式物料的定点转运、工位间传递一直是影响产线节拍的核心环节，这类输送执行机构的设计，直接决定了整线的物料流转效率与运行稳定性。不同于常规带式输送机的连续输送逻辑，该机构针对规整箱体类物料的步进式输送需求设计，可适配硬纸箱、塑料周转箱等外形规整的硬质包装物料，在装配工位、检测工位、包装工位之间完成短距离精准推送，避免连续输送带来的物料定位偏差问题。

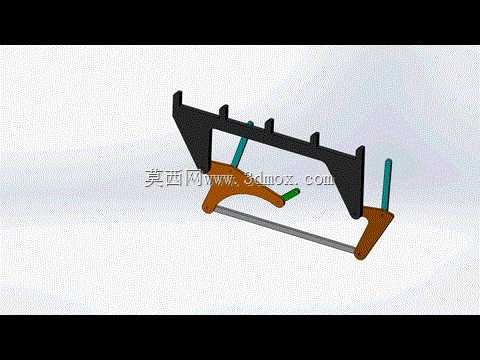

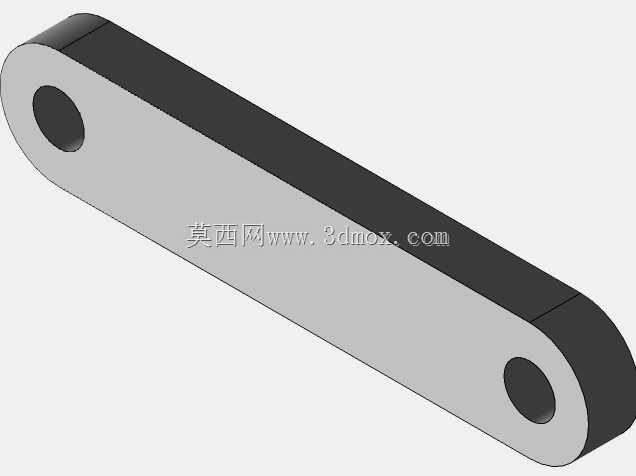

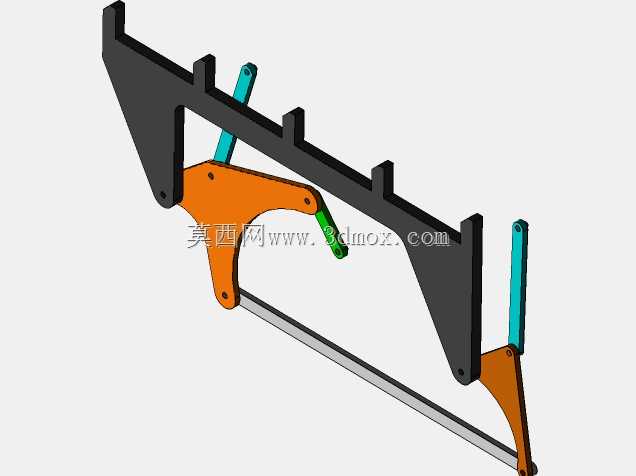

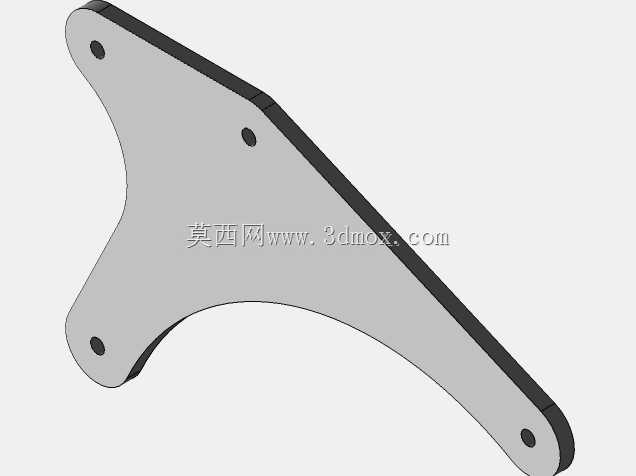

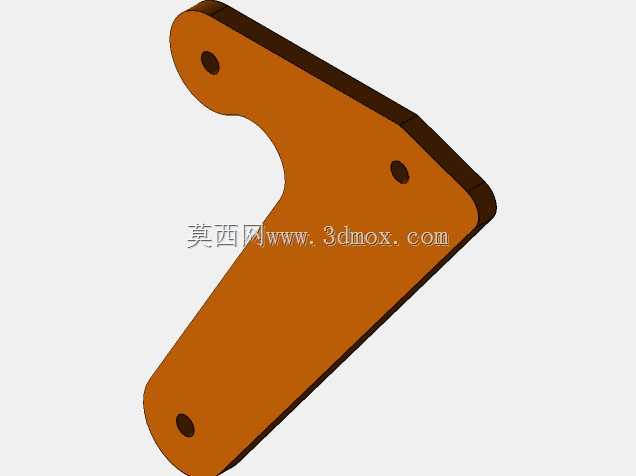

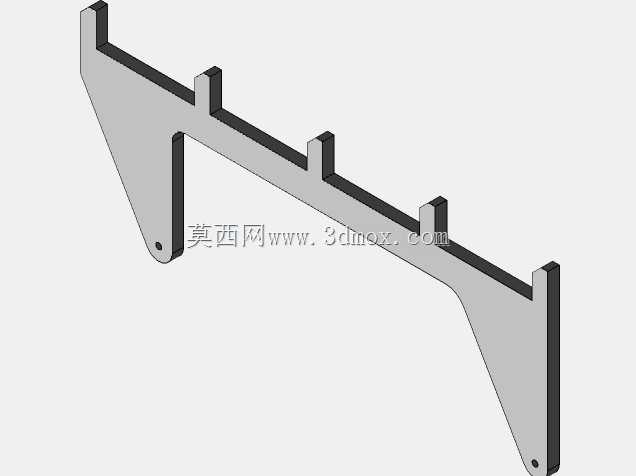

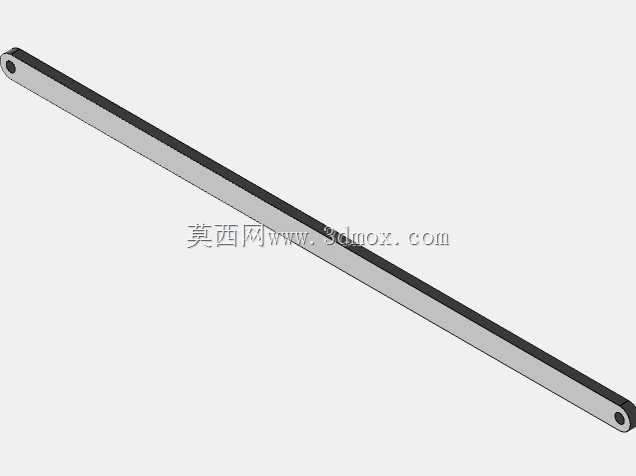

从结构设计逻辑来看，该机构采用摆杆联动的间歇传动方案，上部的多齿形拨料架为核心执行部件，拨齿间距匹配常规周转箱的外形宽度，单次动作可推动单个箱体完成一个工位的位移，拨料架的行程经过精准核算，既保证箱体推送到位后不会出现过冲碰撞，也不会因行程不足导致物料卡滞。下部的摆臂组件与驱动源连接部位做了铰接自由度预留，可抵消传动过程中的径向窜动，降低铰接部位的磨损速率，延长部件的维护周期。两侧的导向杆件采用耐磨材质设计，在拨料架上下往复动作时提供侧向限位，避免长期运行后拨料架出现横向偏移，导致拨齿与箱体接触位置错位。

在安装边界方面，该机构的整体安装尺寸适配常规流水线的侧边安装空间，不需要对原有输送线台架做大规模改造，可直接通过底部安装孔固定在输送线架的侧方安装位，拨齿的下沿高度与输送面的高度差经过匹配设计，刚好能够勾住箱体的侧下部位置，推送过程中不会刮蹭输送面，也不会因接触位置过高导致箱体倾翻。设计过程中对各运动部件的运动干涉做了完整校核，摆臂摆动的极限位置、拨料架的升降行程都预留了足够的安全间隙，即使出现小幅的安装位置偏差，也不会出现部件运动卡滞的问题。

实际应用场景中，该机构可配合光电传感器完成物料到位检测后的自动推送动作，不需要人工干预即可实现箱体的逐工位步进输送，相比人工转运的方式，既能够保证工位间距的一致性，也能降低重复搬运带来的人工劳动强度，在中小型产品的组装流水线、成品包装流水线中都有较高的适配性。结构中所有受力部件都做了刚度校核，拨料架的壁厚、摆臂的截面尺寸都能够满足常规5kg以内箱体的推送负载需求，长期运行下不会出现结构变形问题。
