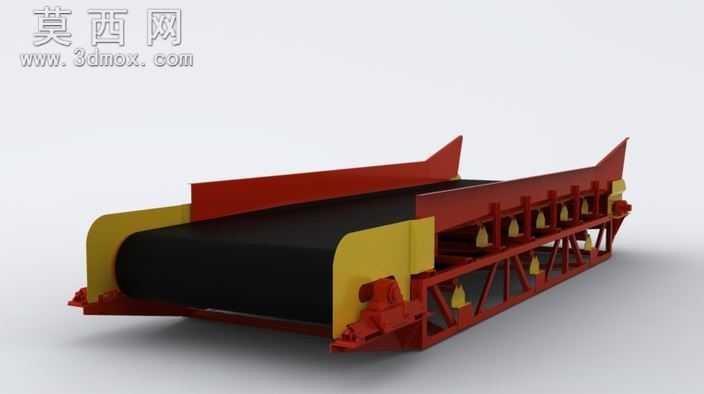

桁架式皮带输送机三维设计模型

本模型为桁架式皮带输送机的完整三维设计成果，建模过程严格遵循机械设计规范，先从核心的桁架承载框架入手搭建基准坐标系，逐一绘制桁架的弦杆、腹杆截面轮廓，通过拉伸、阵列、布尔运算完成桁架主体的建模，所有杆件的连接节点都做了贴合实际焊接工艺的细节处理，保证结构受力逻辑符合工程实际。完成框架建模后，依次构建两端的传动滚筒、改向滚筒结构，对滚筒的轴肩、轴承安装位、包胶层都做了精细化建模，还原滚筒的真实装配关系；随后搭建上下托辊组，按照槽型托辊的排布规律完成等距阵列，同时设计了两侧的挡料立板与端部导料结构，避免物料输送过程中出现撒漏问题。皮带部分采用柔性建模思路，贴合托辊与滚筒的包覆曲面生成闭环皮带模型，还原皮带张紧后的自然形态。材质渲染阶段，桁架主体与滚筒、挡料结构赋予不同质感的金属材质，区分碳钢基材与漆面涂层的视觉差异，皮带赋予黑色橡胶材质，还原橡胶表面的细微磨砂质感，托辊赋予光滑的金属辊面材质，通过光影调整突出各部件的结构层次，渲染效果清晰展现设备的整体外观与结构细节。设计过程中充分考虑设备的实用性，桁架的三角形腹杆结构保证整体框架的承重强度与抗变形能力，两侧加高的挡料结构适配散状物料的输送需求，端部的收料导板能够引导物料平稳落至下一输送环节，整体结构紧凑合理，可直接用于物料输送方案的展示、设备结构教学参考，也可作为同类输送设备设计的基础参考模型，帮助设计人员快速理解桁架式皮带机的结构组成与装配逻辑，缩短同类设备的设计研发周期。
