塔式大剂量粉料定量投料装置结构设计

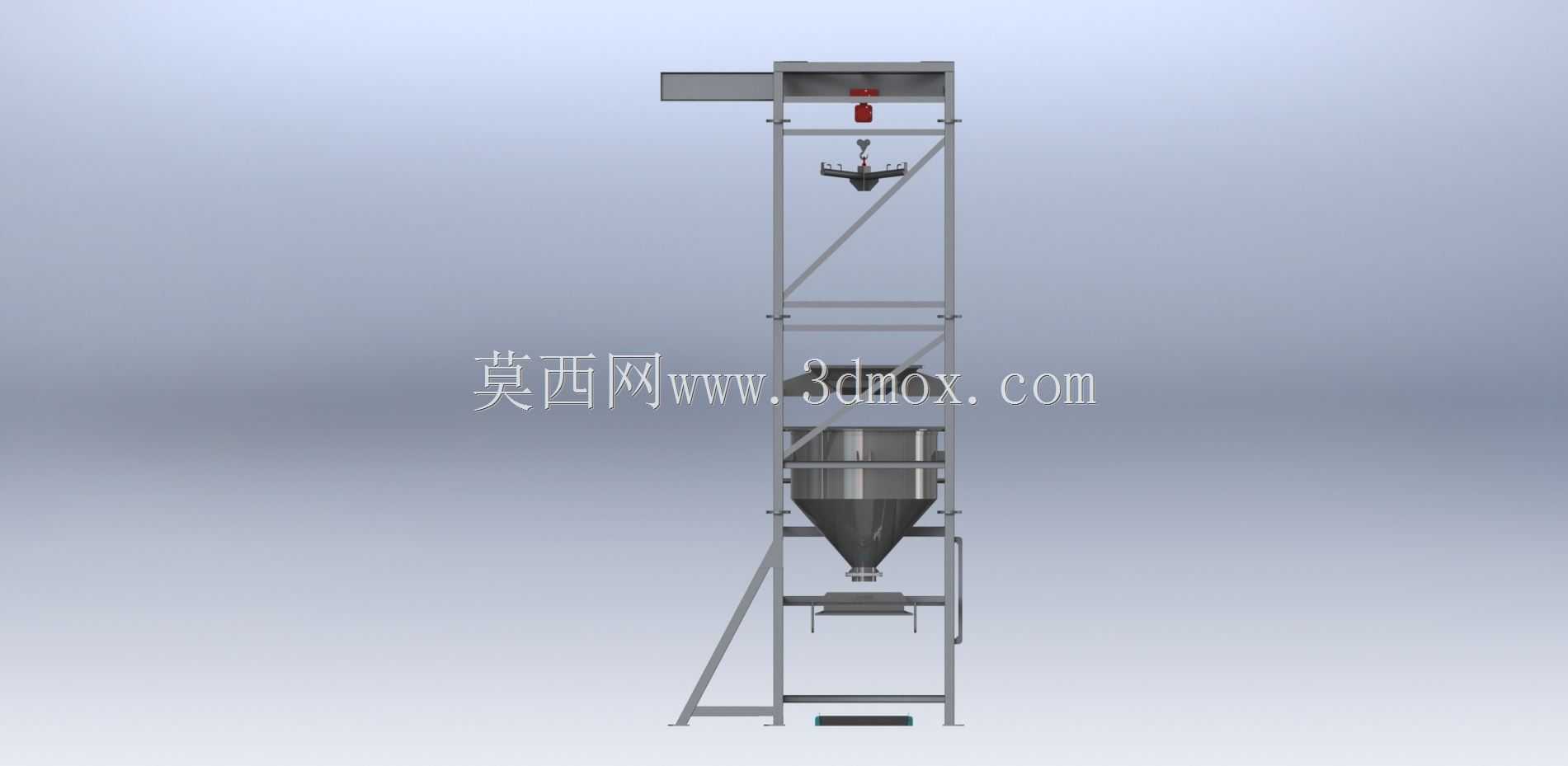

这套塔式结构的散料处理设备，主要面向食品加工、精细化工、建材粉体生产等需要大剂量精准投料的作业场景，解决人工投料精度差、扬尘大、高位投料作业风险高的实际生产痛点。整套设备采用垂直塔式钢架布局，从下到上依次设置接料工位、储料料斗、称重计量单元、起重吊具与顶部操作平台，侧面搭配斜向爬梯供运维人员抵达顶部平台开展检修作业，整体安装边界需要预留对应垂直高度的净空，钢架支脚通过膨胀螺栓与地面硬化层固定，避免投料作业过程中出现机架晃动偏移。从功能逻辑上看，设备作业时先通过顶部的电动葫芦将吨袋包装的粉料吊运至料仓上方，拆袋后粉料落入锥形储料斗内，依靠重力自然下落至下方的称重接料单元，达到设定投料剂量后，料斗出口的截料阀关闭，完成单次定量投料，接料工位可对接下游混合机、反应釜等生产设备的进料口，实现散料从仓储包装到生产工序的密闭式输送，减少粉料外溢造成的物料浪费与车间粉尘污染。开展三维建模时，首先在草图环境绘制钢架的主视、侧视轮廓线，确定各层平台的高度间距、爬梯的倾斜角度与料仓的安装定位，优先搭建方管焊接的机架主体，通过焊件模块生成各段方管的切割长度与焊接坡口特征，避免后续生产出现尺寸干涉。完成机架基准后，再逐个绘制锥形料斗、截料翻板、称重托盘、顶部电动葫芦导轨、爬梯踏步与防护栏杆的零件特征，其中锥形料斗的锥角需要根据粉料安息角调整，确保物料能够顺畅下落无积料，料斗内壁预留抛光余量的建模特征，减少粉料挂壁残留。零件建模完成后按照装配约束关系完成总装，检查吊具运行行程、料斗出口与接料工位的对接间隙、爬梯与机架的安全距离，最后对整体结构做干涉检查，确认各运动部件无碰撞，钢架受力节点的结构强度满足满载工况下的载荷要求，为后续生产加工提供准确的三维参照。
