调色板收缩包装转弯滚筒输送线

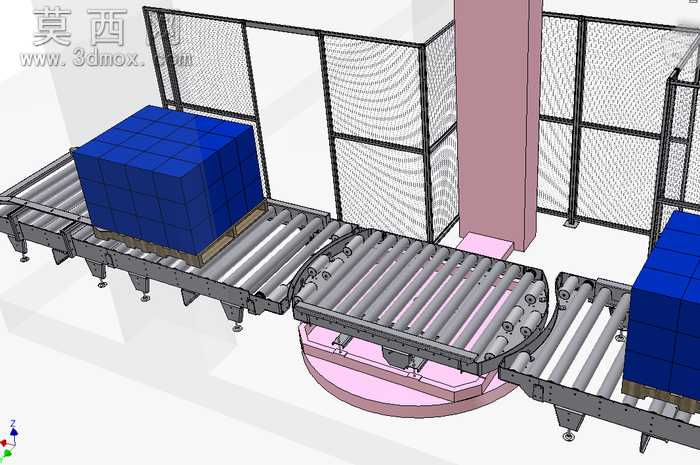

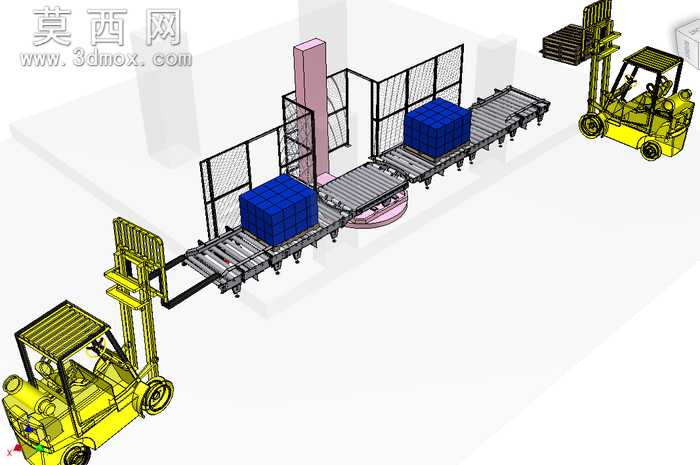

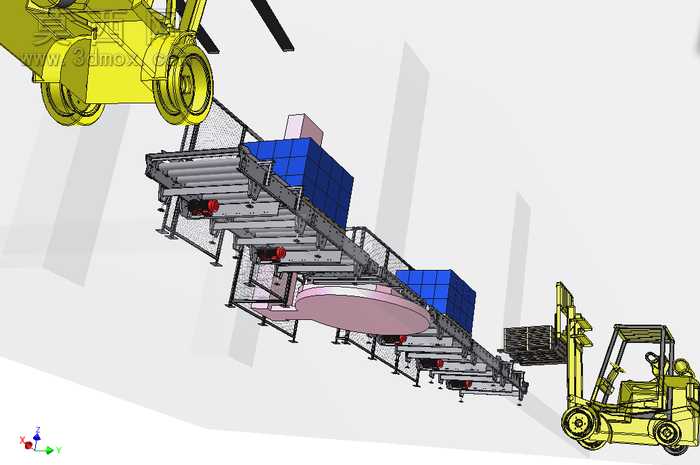

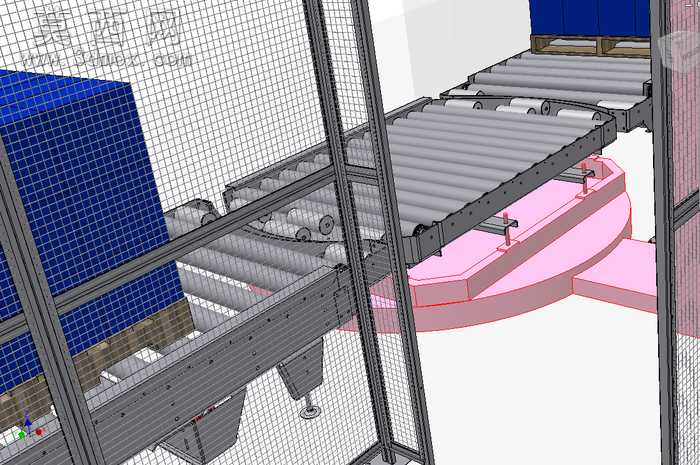

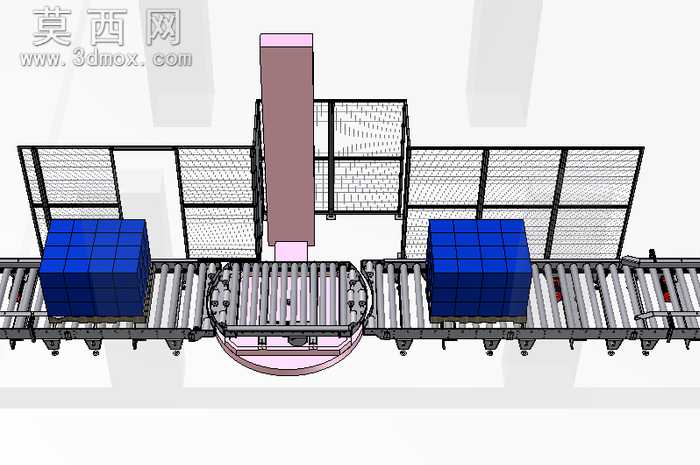

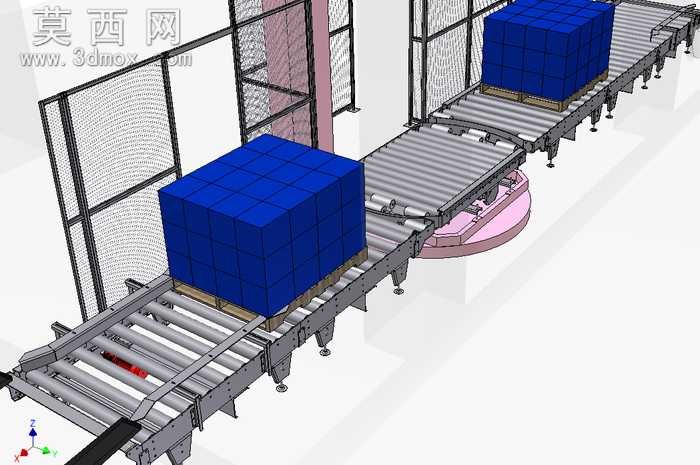

本套三维模型为适配1.5吨级调色板（托盘）物料的转弯滚筒输送系统，是收缩包装生产线的核心衔接输送单元，整体建模完整还原了产线布局与设备细节，可直接用于包装产线规划、设备结构参考与方案演示。模型采用三维机械设计软件搭建，整体结构按照真实工业输送场景等比例还原，包含多段直线滚筒输送段、90度旋转转弯输送台、侧边安全防护网、物料到位检测位等核心结构，同时配套了叉车上下料工位的场景示意，完整呈现了托盘物料从叉车上料、直线输送、转弯换向、进入收缩包装工位的全流程输送逻辑。建模过程中对滚筒输送的核心结构做了精细化还原：每段输送线的滚筒排布间距、机架型材结构、驱动安装位、转弯台的旋转支撑结构都按照真实输送设备的设计参数搭建，机架采用型钢焊接结构的建模逻辑，滚筒采用标准输送滚筒的参数化建模，转弯段的旋转平台做了回转支撑结构的细节还原，可清晰看到旋转驱动的安装位置与传动逻辑。材质渲染上，输送线机架采用工业喷塑钢材的哑光金属质感，滚筒做了镀锌亮面金属材质区分，安全防护网采用黑色喷塑网格材质，配套的托盘货物做了蓝色缠绕膜打包的质感还原，叉车模型采用工程黄的工业车辆涂装，整体渲染效果贴近真实工厂车间的设备视觉效果，可直接用于产线方案汇报的可视化展示。设计思路上，这套输送系统针对托盘类重载物料的输送需求，采用滚筒输送的低摩擦输送形式，适配1.5吨级托盘货物的承载要求，中间的旋转转弯滚筒台可实现物料90度换向输送，解决车间场地受限情况下的产线布局转向问题，侧边的防护网结构避免输送过程中物料偏移掉落，同时预留了与收缩包装设备的对接工位，可直接与后续包装设备联动，实现托盘货物从输送到包装的全流程自动化衔接，整套模型结构完整，逻辑清晰，可作为重载滚筒输送线、包装产线规划设计的参考案例，也可用于物流输送设备的教学演示与结构拆解学习。
