金属板材回弹补偿成型对合工装结构

在金属板材冷冲压成型工序中，回弹是长期困扰加工精度的核心问题，尤其是中厚钢板的折弯、压型作业，材料卸载后因内应力释放产生的角度回弹、弧度偏移，会直接导致成型件尺寸超差，无法满足后续装配的公差要求。这套对合式回弹补偿结构，正是针对中厚钢板压型工序的回弹控制需求设计，可直接集成在现有压型工装的模架上，无需对原有设备做大规模改造，适配多数常规吨位的压力机作业场景。

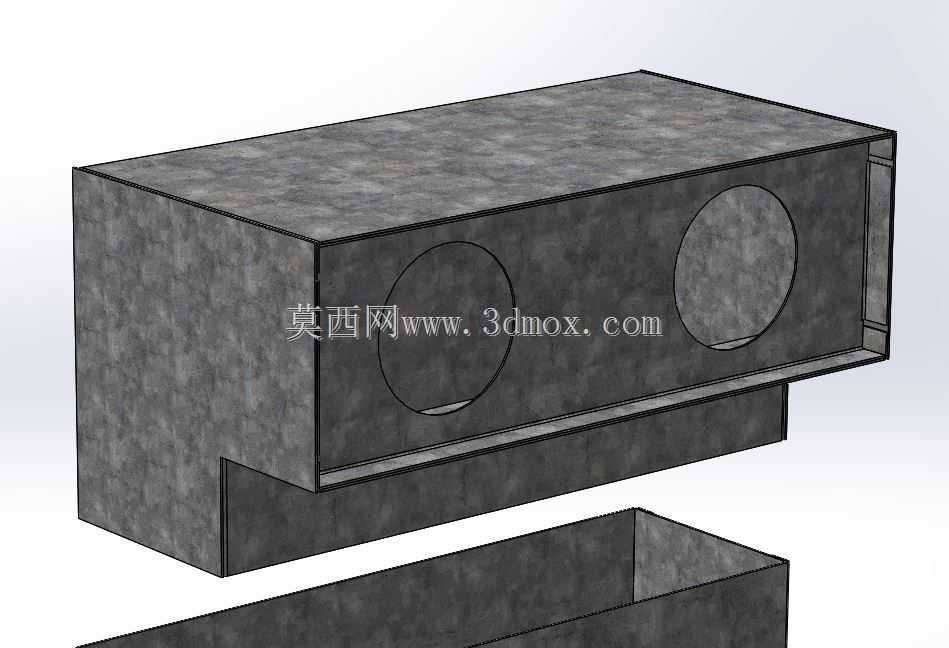

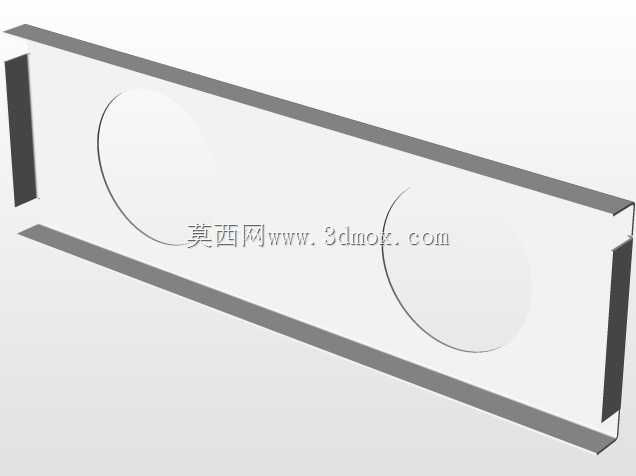

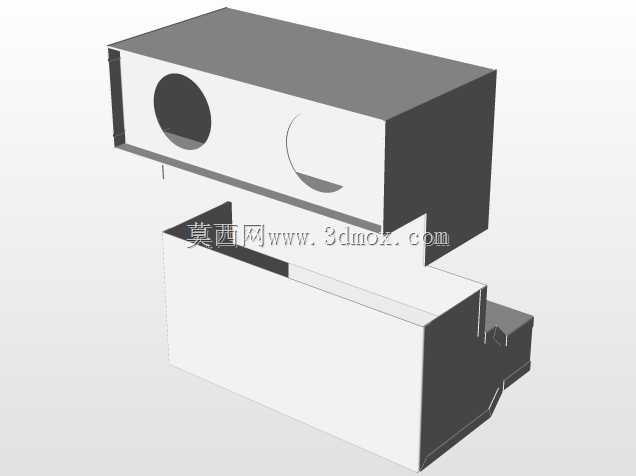

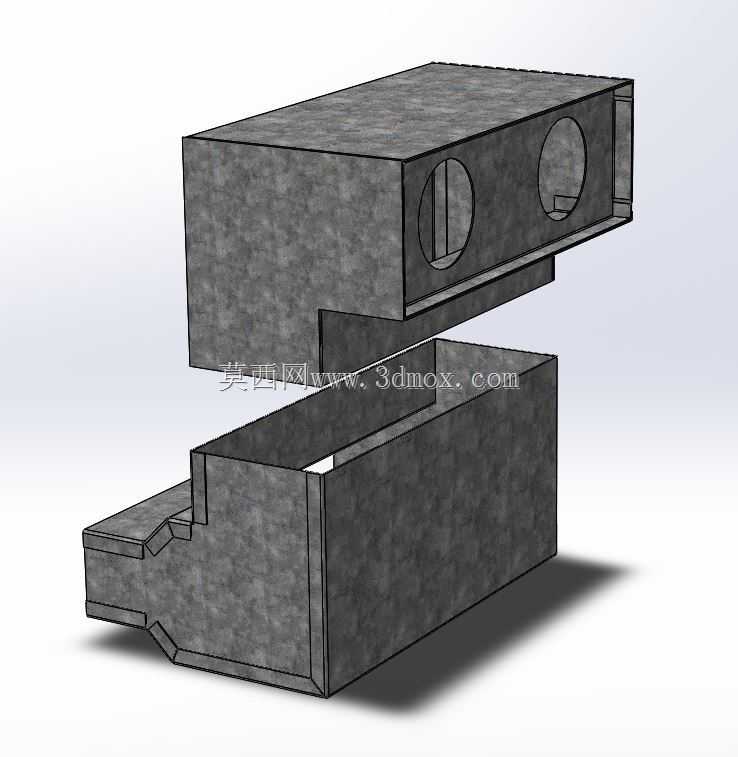

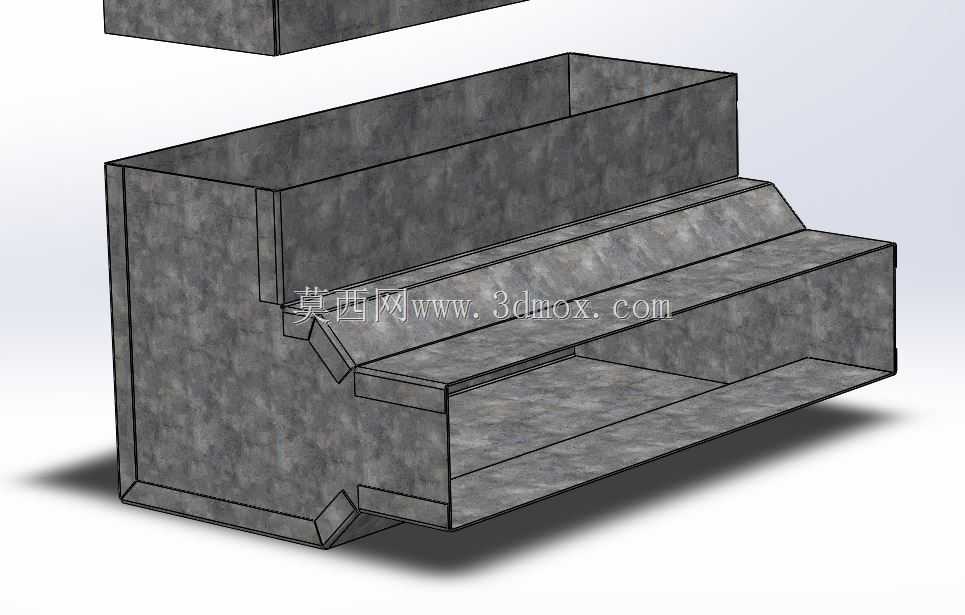

从结构设计逻辑来看，整套结构采用上下对合的箱式嵌套构型，上模体与下模体的合模面并非按照工件理论成型尺寸加工，而是提前根据对应材质钢板的回弹系数做了反向补偿偏移，针对不同屈服强度的钢板，可通过更换模体的成型镶块调整补偿量，无需更换整套模架。上下模体的侧壁预留有圆形定位销孔，合模时可通过穿装定位销保证上下模的对位精度，避免合模过程中出现侧向偏移导致压型件出现错边、压痕缺陷。模体采用箱式焊接结构，内部设置有加强筋板，在保证整体结构刚性的前提下尽可能降低模体自重，减少压力机的无效负载，同时模体的安装面采用统一的基准边设计，可快速适配不同规格的模架安装槽，缩短工装换型的调试时间。

在实际应用场景中，这类回弹补偿工装多用于汽车底盘结构件、工程机械钣金护板、仓储货架立柱等中厚钢板零件的压型工序，相比传统的反复试压调整模腔的作业方式，这套结构可将单批次零件的首件调试时间缩短60%以上，成型后的零件无需二次校正即可直接进入焊接、装配工序。设计过程中充分考虑了安装边界的通用性，模体的整体外形尺寸控制在常规压力机的闭合行程范围内，安装孔位采用行业通用的间距标准，无需额外加工过渡连接板即可完成装夹。上下模的合模导向采用嵌套式直边导向，相比外置导柱导套结构，导向行程更长，可在压型全过程中限制模体的侧向窜动，保证钢板受压过程中受力均匀，避免因局部应力集中导致的成型件局部形变超差。模体的成型面做了淬火处理，表面硬度满足批量生产的耐磨要求，长期作业后仅需对成型面做少量修磨即可恢复精度，维护成本远低于整体式成型模具。针对不同厚度的钢板加工需求，可通过在模体与模架之间加装调整垫板的方式调整合模间隙，无需拆卸模体即可快速适配3-12mm厚度的钢板压型作业，适配性覆盖多数常规钣金加工的板材厚度范围。
