家用多功能沙发折叠转换机构设计

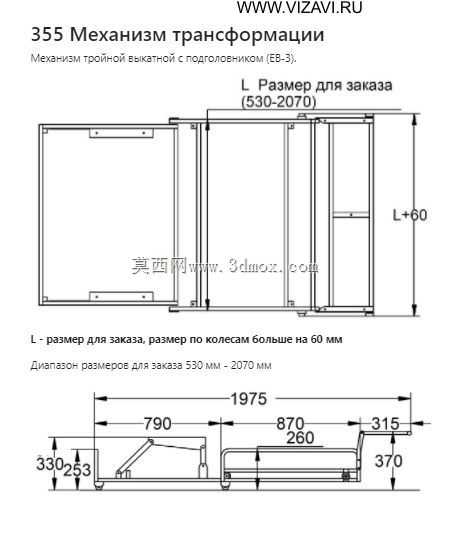

这套沙发转换机构主要适配小户型家用、公寓配套以及办公会客区的多功能沙发产品，核心作用是实现沙发从坐靠姿态到平躺姿态的平稳切换，解决传统固定形态沙发功能单一、空间利用率低的实际问题。在日常使用场景中，用户无需额外挪动沙发主体，仅通过扳动侧边解锁拉手，即可带动整套联动杆件完成姿态转换，整个过程无卡滞、无突兀的受力突变，普通成年人单手即可完成操作，适配不同年龄段用户的使用需求。从结构设计逻辑来看，整套机构采用多组连杆铰接的联动方案，所有铰接点均配置自润滑衬套，避免长期使用后出现磨损异响、转动卡涩的问题；机构的运动行程经过反复校核，在姿态转换过程中，沙发坐垫、靠背的运动轨迹不会与周边墙体、茶几发生干涉，安装时仅需预留120mm的侧边操作空间与80mm的后部靠墙间隙即可，无需为机构运动预留额外的冗余空间，适配绝大多数常规客厅的布局尺寸。整套机构的受力支撑点经过优化分布，在平躺姿态下，整体承重可均匀分散到底部的四个安装支脚，不会出现局部应力集中导致的杆件变形问题，日常使用中可承受成年人正常坐卧的动态载荷，反复切换动作的疲劳寿命满足家具行业的常规使用要求。在安装适配性上，机构的安装孔位采用通用化尺寸设计，可适配市面主流的高密度海绵沙发垫、布艺或皮质沙发外套框架，生产厂家无需大幅修改原有沙发的主体框架结构，仅需在框架底部预留对应的安装螺孔位置即可完成装配，大幅降低了多功能沙发的生产改造成本。机构的所有外露杆件均做了圆角钝化处理，不存在尖锐凸起，避免用户在使用过程中发生磕碰划伤，同时杆件表面采用喷塑防锈处理，适配南方潮湿地区的使用环境，不会因长期受潮出现锈迹污染沙发面料的问题。在运动特性设计上，机构设置了两个明确的锁止位置，分别对应坐靠与平躺两种使用姿态，锁止装置采用弹性销定位方案，切换到位后会自动卡入锁止槽，不会出现使用过程中意外滑脱、姿态突变的安全隐患，解锁时的扳动力度控制在15N以内，操作手感顺畅无生涩感。
