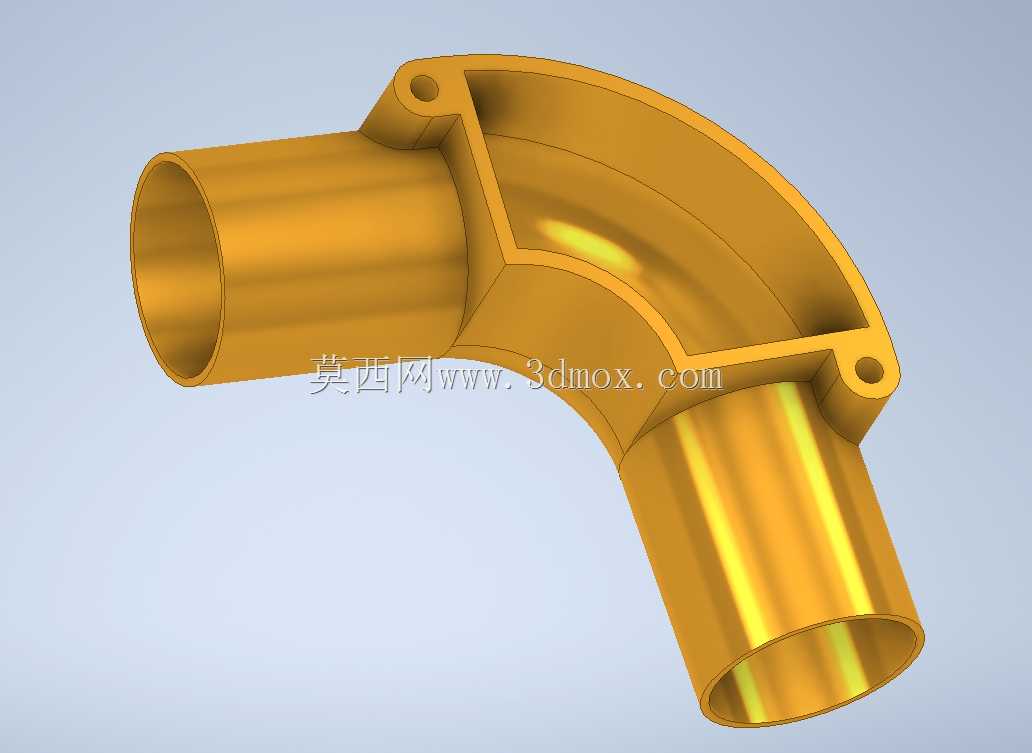

带安装座90度弯管式管道连接构件

这类带安装固定座的90度弯管构件，主要应用在中小通径的流体输送管路布局中，常见于小型液压站油路排布、气动控制管线转向、低压给排水支管连接、小型化工实验装置管路搭建等场景，核心作用是在受限的安装空间内完成管路90度方向转换，同时通过一体成型的安装耳座实现管路节点的刚性固定，避免管路在流体压力波动、设备运行振动过程中出现接头松脱、管路移位的问题。从结构设计来看，构件采用等通径弯管主体加双侧带安装孔的固定翼边结构，弯管段的内壁做了顺滑圆弧过渡，没有直角折角，能够有效降低流体转向时的局部阻力，减少流体在弯头处的紊流、压降以及冲蚀磨损，延长管路节点的使用寿命；两侧的固定翼边和弯管主体为一体化结构，翼边上的安装孔为通孔设计，可配合螺栓直接固定在设备面板、安装支架或者墙体基座上，不需要额外加装管卡，减少了管路安装的配套零件数量，也提升了节点的安装稳定性。在安装边界上，构件两端的直管段长度经过匹配设计，可适配常规的承插式、卡套式或者粘接式管路连接工艺，直管段的外径公差控制在常规管路连接的适配范围内，安装时不需要对管端做二次加工即可完成对接；双侧安装孔的孔位间距根据弯管的通径做了匹配设计，安装时不会和两端连接的管路产生空间干涉，固定后弯管的转弯弧度处预留了足够的安全间隙，不会和周边的其他设备构件产生摩擦碰撞。设计过程中需要重点考量弯管段的壁厚均匀性，尤其是转弯外侧的壁厚要满足对应压力等级的强度要求，避免长期承压后出现鼓胀破裂的风险；内壁的圆弧过渡半径需要兼顾通流效率和安装空间占用，过渡半径过大会增加弯头整体的外形尺寸，挤占周边安装空间，过渡半径过小则会提升流体阻力，加剧内壁冲蚀；固定翼边的位置设置在弯管的中分面处，安装受力时能够均匀承载管路的重量和流体冲击载荷，不会出现单侧受力导致的构件变形问题。这类构件在实际选型时，需要根据输送介质的特性、工作压力等级、安装空间的尺寸限制来确认具体的参数，匹配对应的管路通径和安装孔位尺寸，才能保证管路系统运行的稳定性和可靠性。
