多层堆叠式香水注塑成型模具结构

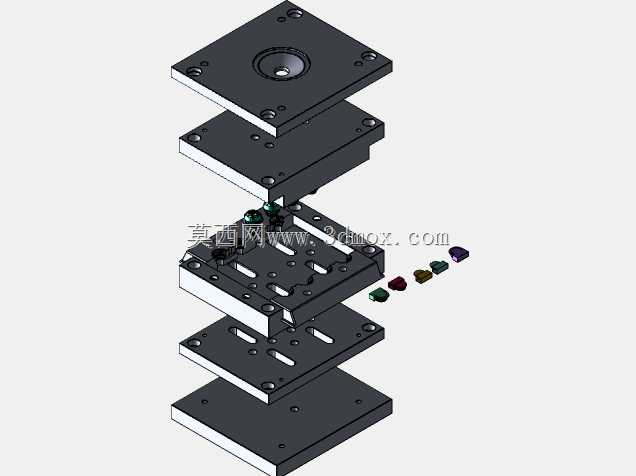

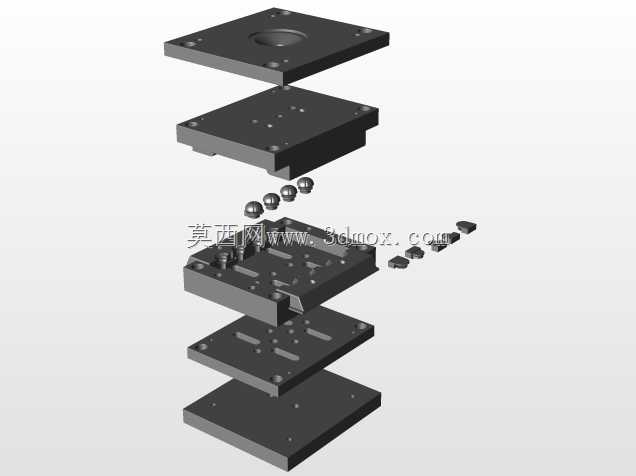

这套多层堆叠结构的模具，主要面向小型美妆包装件的注塑量产场景，针对香水瓶盖这类外观要求高、单批次产量大的塑胶件设计，适配卧式注塑机的安装工位，模架整体采用标准三板式叠层布局，能在单次开模行程内完成多腔塑件的成型与脱模，相比普通单层模架，同等锁模力条件下产能可提升近一倍，适配中小规格注塑机的加工参数范围。从结构设计逻辑来看，整套模具从上到下依次排布定模座板、定模板、动模型腔板、推件板、动模垫板、动模座板，各层板件之间通过精密导柱导套实现定位配合，合模时的定位精度可控制在0.02mm以内，避免型腔错位导致的塑件飞边、缺胶问题。模仁部分针对香水盖的异形外观做了分体式镶件设计，不同规格的小型腔镶件可单独拆卸更换，不需要整套模架返工，能快速适配同系列不同外观的香水盖生产需求，降低多品类小批量生产的模具投入成本。冷却回路采用分层环绕布置，在定模、动模的模仁区域分别设置独立的循环水路，水路距离型腔壁的距离保持在1.5倍水路直径区间，既保证冷却均匀性，避免塑件出现缩痕、翘曲变形，也不会因为距离过近导致模仁强度不足。脱模结构采用推板联合顶针的组合方式，针对香水盖的薄壁外壳特征，推板作用在塑件的边缘整圈位置，顶针布置在内部筋位对应的位置，避免顶出过程中塑件表面出现顶白、变形缺陷，保证外观面的光洁度满足美妆包装的外观要求。安装边界上，整套模架的长宽尺寸适配200吨级以内注塑机的拉杆间距，开模行程预留足够的取件空间，侧面的抽芯结构针对香水盖侧面的卡扣特征做了斜导柱驱动设计，开模过程中同步完成侧抽芯动作，不需要额外的液压抽芯机构，简化模具结构的同时降低设备适配门槛。日常生产维护时，各层板件的连接螺丝、导套润滑槽都预留了操作空间，不需要完全拆解模架就能完成日常保养、模腔清理的工作，适配量产车间的快节奏生产维护需求。
