液压驱动定心卷轴卷料机构

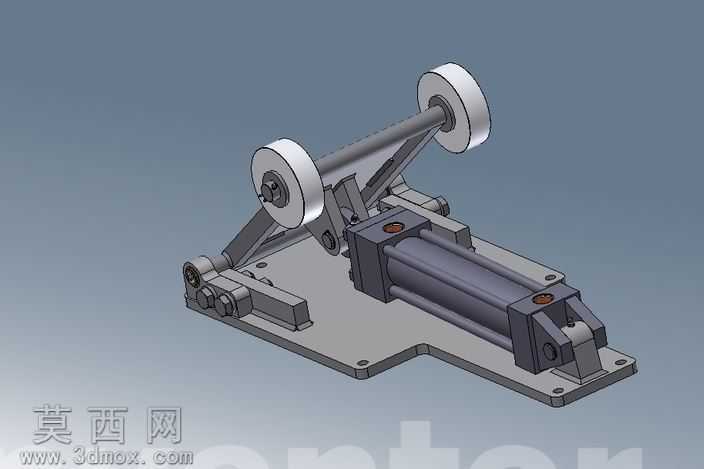

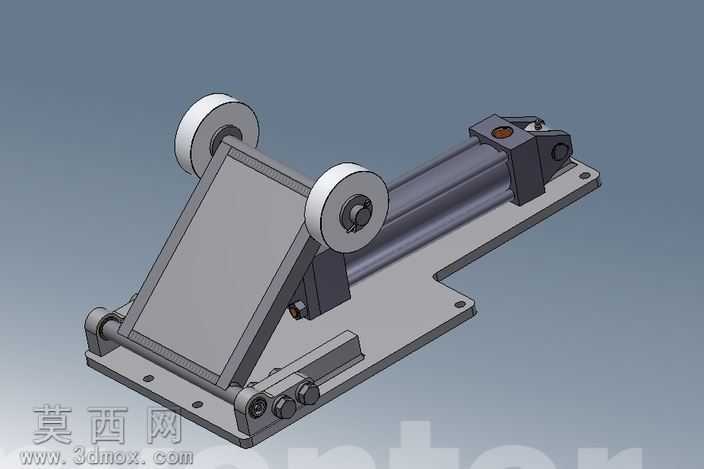

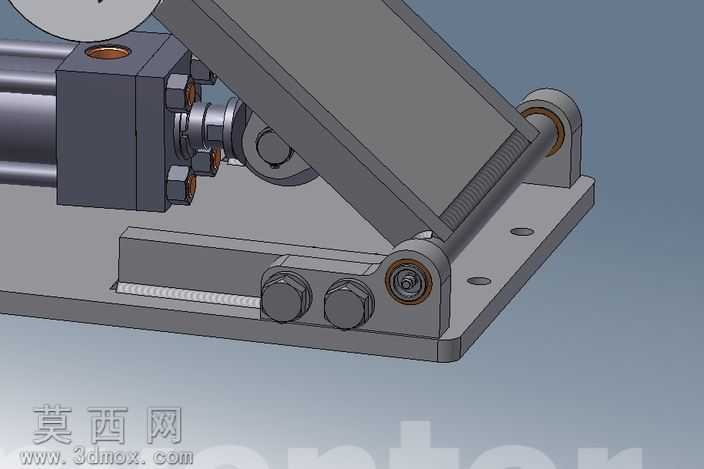

该定心卷轴机构采用三维参数化建模完成整体设计，建模过程中对各零部件进行独立参数化绘制，确保零件间装配约束关系准确，可实现无干涉运动仿真验证。模型渲染阶段采用金属哑光材质模拟机架与安装底板的铸铁质感，对液压缸缸筒赋予金属亮面材质还原加工后的金属光泽，辊轮表面采用橡胶哑光材质体现接触摩擦面的质感，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。整体结构以带安装孔的平板式底座为安装基准，底座上集成液压缸安装座、摆臂铰接支座与端部限位结构，核心驱动部件为水平布置的双作用液压缸，液压缸活塞杆端连接对称布置的连杆摆臂机构，两组摆臂末端分别安装带轴承的定心辊轮，通过液压缸的伸缩运动带动两侧摆臂绕铰接支座同步摆动，实现两个辊轮的同步开合动作，可自适应不同直径的卷料，完成卷料的定心夹持与支撑。设计过程中重点优化了连杆机构的传动角度，确保液压缸输出推力可高效转化为辊轮的夹持力，同时保证两侧辊轮运动的同步性，避免卷料夹持过程中出现偏斜；底座上的安装孔采用长圆孔与圆孔组合的设计，可适配不同的安装工位调整需求，铰接位置均设计了耐磨衬套的安装位，提升机构长期运行的耐用性。该机构可应用于纸卷、薄膜卷等卷状物料的上料定心工位，结构紧凑传动可靠，建模过程中对所有配合面预留了合理的装配公差，模型可直接导出用于工程图生成与后续加工参考。
