带进料斗的移动式皮带包装输送设备

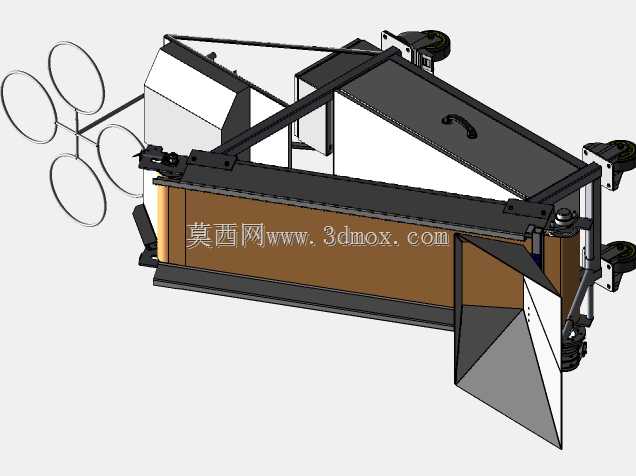

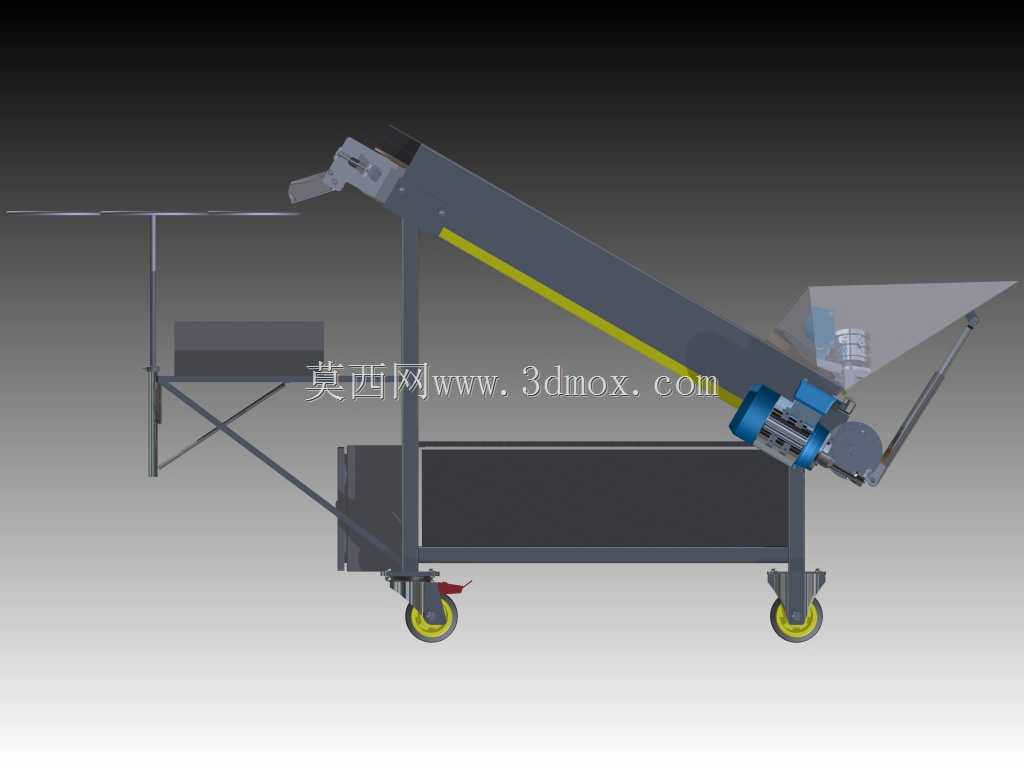

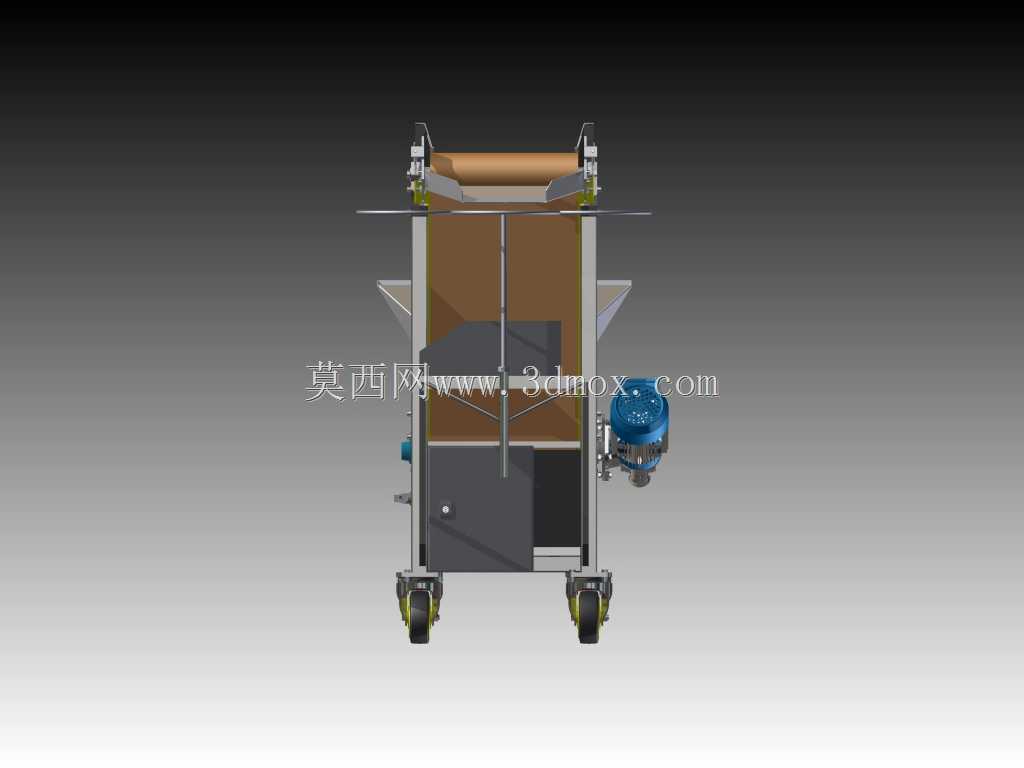

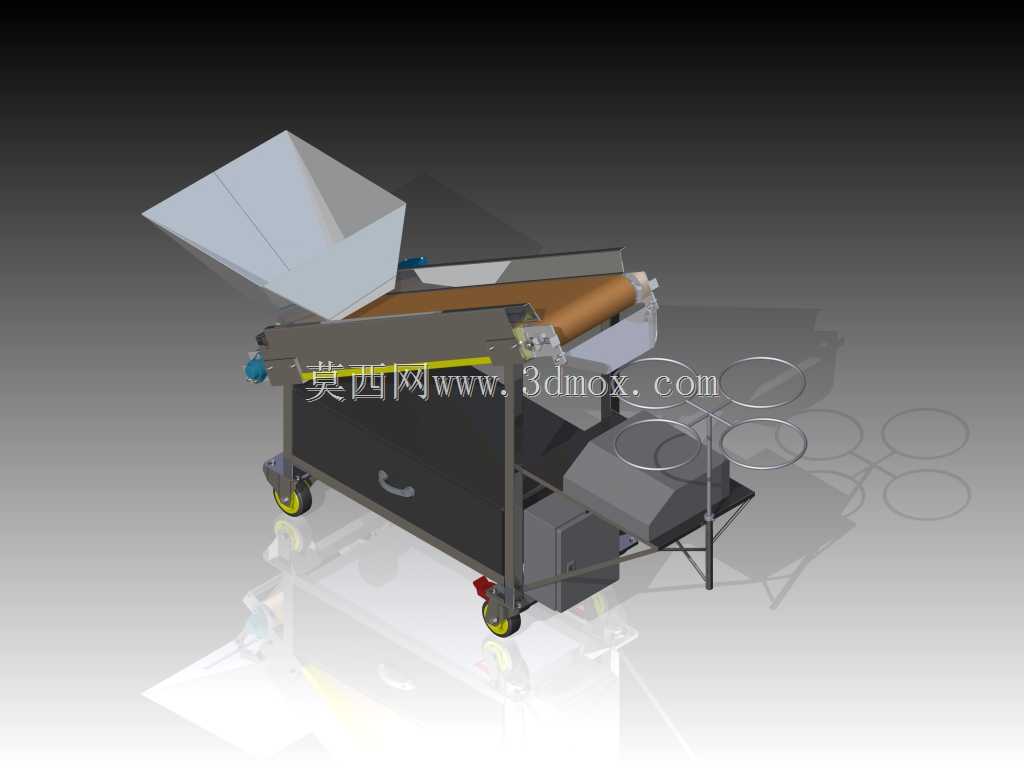

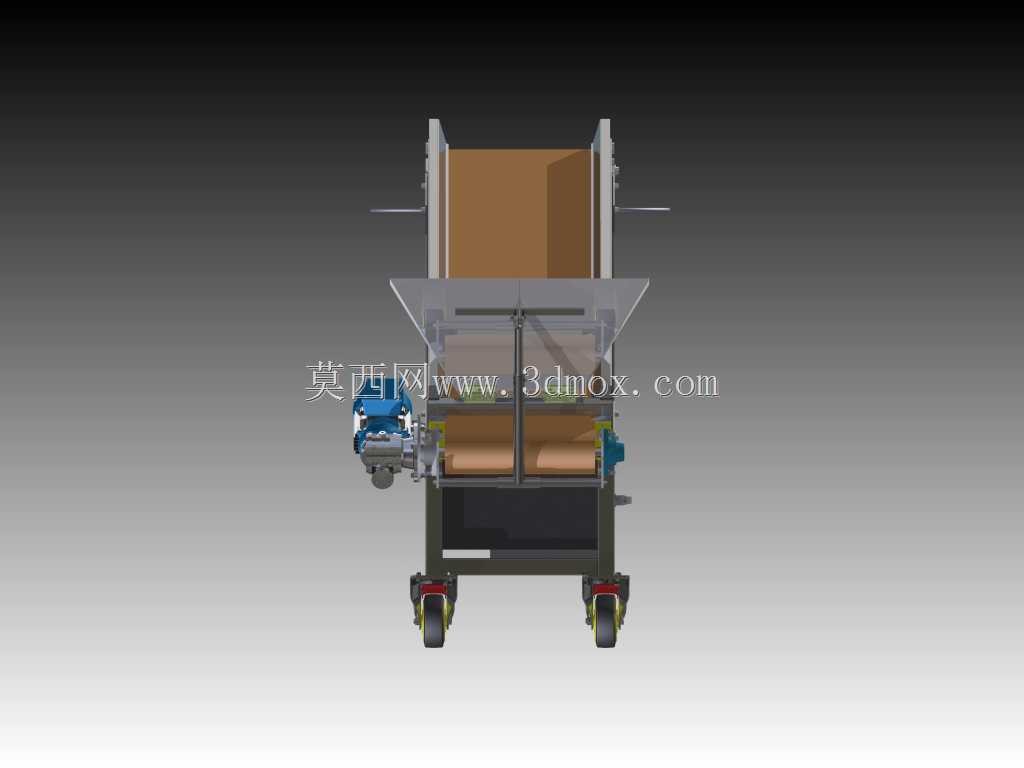

　　这套带进料结构的皮带输送设备，主要面向中小型包装加工车间的散料、预制件中转包装工位设计，在食品分装、小五金件包装、农副加工品装袋环节都能适配，替代传统人工搬运上料的作业模式，降低工位间的物料转运劳动强度。从结构布局来看，设备整体采用方管焊接机架作为承载主体，底部配置四个带刹车的万向脚轮，单轮额定承载满足整机组装后带料运行的承重需求，脚轮安装座与机架底部采用螺栓紧固连接，可根据车间地面平整度调整安装高度，保证皮带运行面的水平度偏差控制在合理范围内，避免物料输送过程中出现偏载滑落的问题。设备进料端设置大倾角敞口式进料斗，料斗采用折弯焊接成型，内壁做光滑过渡处理，无直角积料死角，散状物料倒入后可自然滑落到皮带承接面，

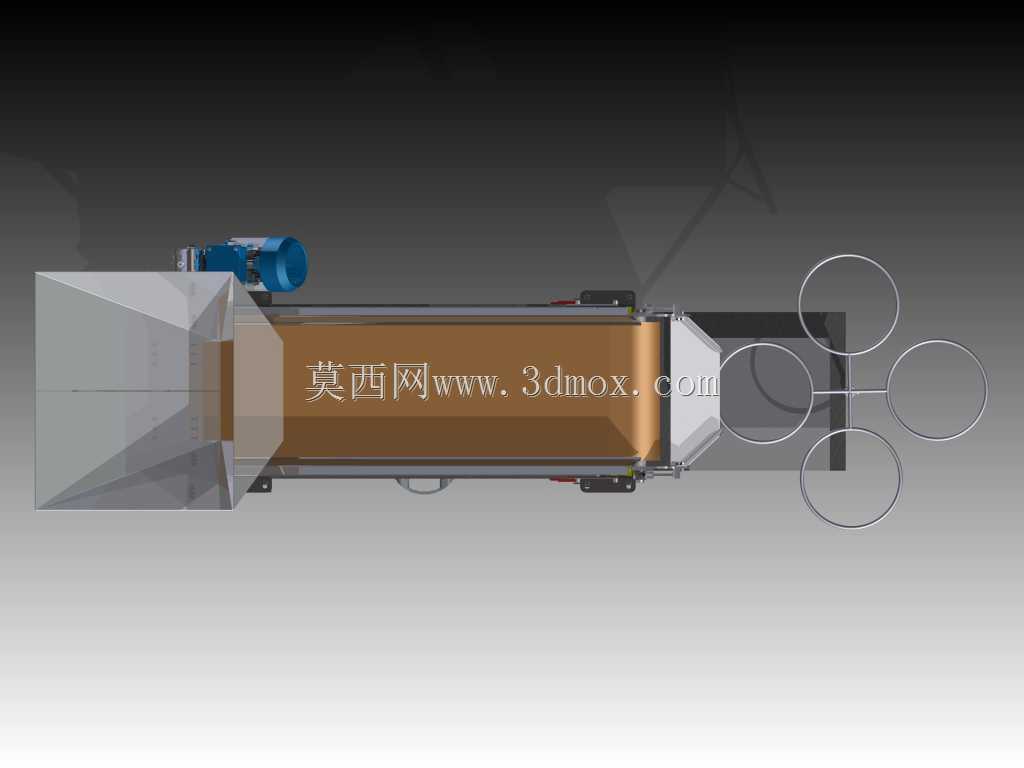

　　料斗下沿与皮带表面的间隙可通过侧边的调节螺栓微调，适配不同粒径的物料输送需求，避免间隙过大导致物料卡滞、间隙过小刮擦皮带表面的问题。输送段采用平型皮带作为承载构件，皮带两侧设置高度可调的挡边结构，防止物料在输送过程中从侧边洒落，皮带的张紧机构设置在设备出料端的两侧辊筒安装座处，通过调节螺栓调整辊筒的前后位置，即可实现皮带张紧度的调整，同时可修正皮带运行过程中的跑偏问题，日常维护无需拆解主体机架，操作便捷。设备的出料端延伸出多组环形置物工位架，工位架的高度与皮带出料面齐平，作业人员可将包装袋、包装盒直接放置在环形架上，物料从皮带末端输出后可直接落入包装容器内，无需额外承接工装，适配不同规格的包装容器摆放需求，环形架采用圆管弯折成型，

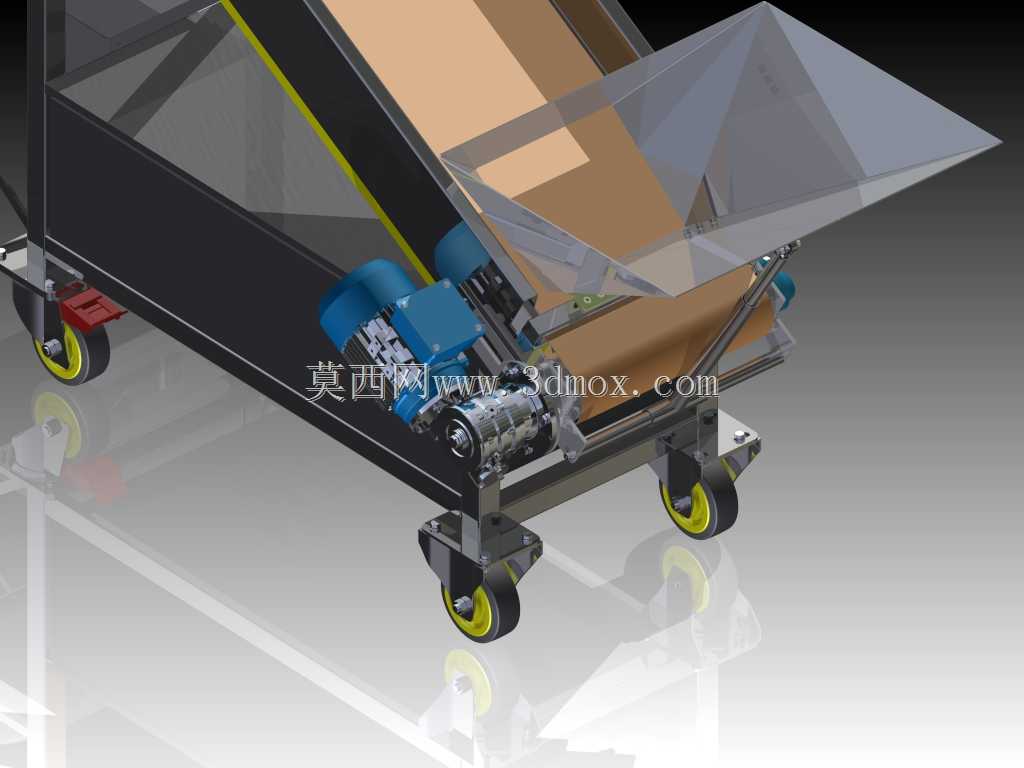

　　与机架侧方采用快拆式连接结构，可根据实际包装工位的布局调整安装位置，灵活适配不同的作业动线。驱动单元集成安装在机架下部的封闭舱体内，电机与主动辊筒之间采用链传动结构，传动部位设置安全防护罩，避免作业过程中衣物、工具卷入传动结构引发安全隐患，封闭舱体同时可收纳设备的电气控制元件，避免车间粉尘、水汽直接接触电气部件，提升设备在多尘、潮湿车间环境下的运行稳定性。从安装边界来看，设备整体长度适配中小型车间的工位间距，宽度控制在常规车间通道的通行允许范围内，移动时无需拆解周边工位设备，可直接通过脚轮推移到不同作业区域，进料斗的最高高度适配人工倒料的舒适作业高度，无需额外搭建上料平台，出料端的高度适配站立作业人员的操作高度，

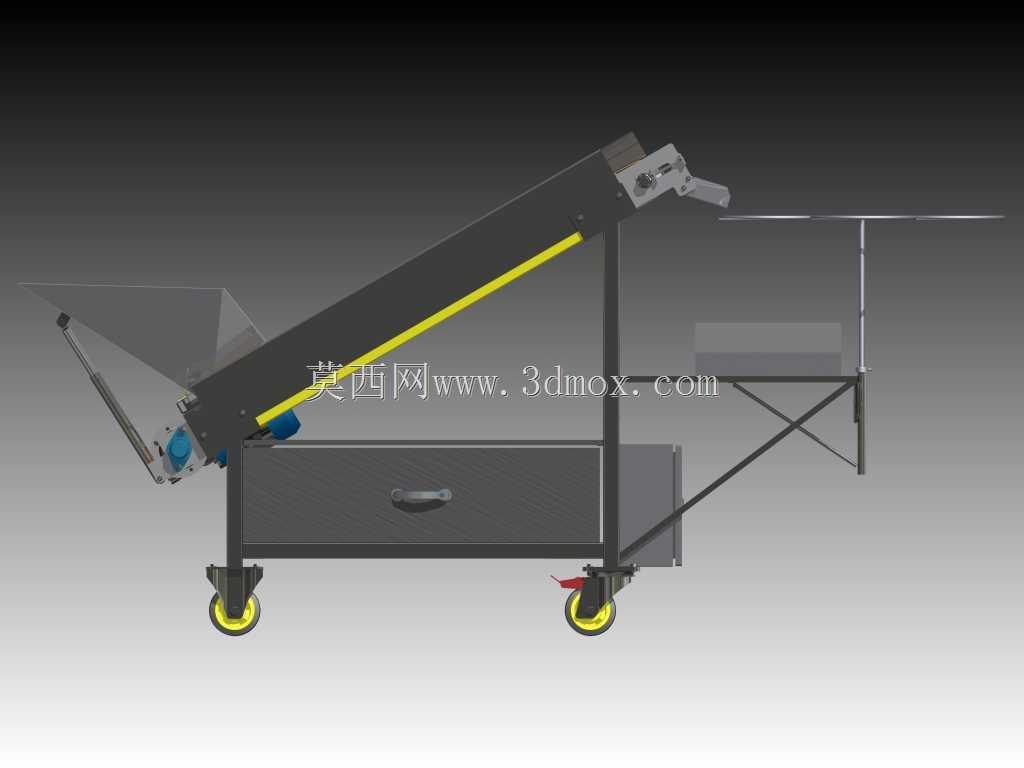

　　长时间作业不易产生疲劳。设计过程中针对皮带运行的平稳性做了多组辊筒布局优化，除了两端的主动、从动辊筒外，皮带承载面下方等距布置多组无动力托辊，托辊采用两端带密封轴承的结构，转动阻力小，长期运行不易出现卡滞，托辊安装座采用长圆孔设计，可微调托辊的高度，保证皮带承载面的平面度，避免物料输送过程中出现颠簸跳动的问题。针对包装作业中常见的物料洒落问题，设备在皮带回程段下方设置了可拆卸的接料盘，散落的粉料、小颗粒物料会落入接料盘内，定期抽出清理即可，不会掉落到地面或车间传动部件内，降低日常清洁维护的工作量。设备整体的结构没有冗余设计，所有构件都围绕物料输送、包装承接的核心功能布局，焊接部位做去焊渣打磨处理，外部喷涂哑光防护漆，既可以避免机架锈蚀，也不会因为漆面反光影响作业人员的视线，适合在包装车间长期连续运行。
