进料推料机主体安装承载钣金结构件

　　在自动化产线的物料输送工位，进料推料机构承担着将待加工工件从待料区精准推送至加工定位工位的核心作用，本次呈现的是推料机的核心承载安装钣金构件，是整套推料机构的基础装配载体。从实际产线应用来看，这类构件常见于五金冲压、电子元器件组装、小型零件机加工等离散制造场景的进料单元，替代人工完成重复性的工件推送动作，既可以降低操作人员的重复劳动强度，也能避免人工送料过程中出现的定位偏差、送料节拍不稳定问题，同时能杜绝操作人员靠近加工工位带来的安全隐患。

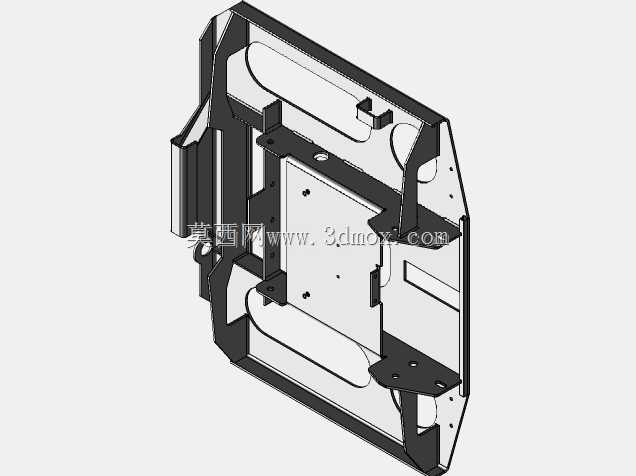

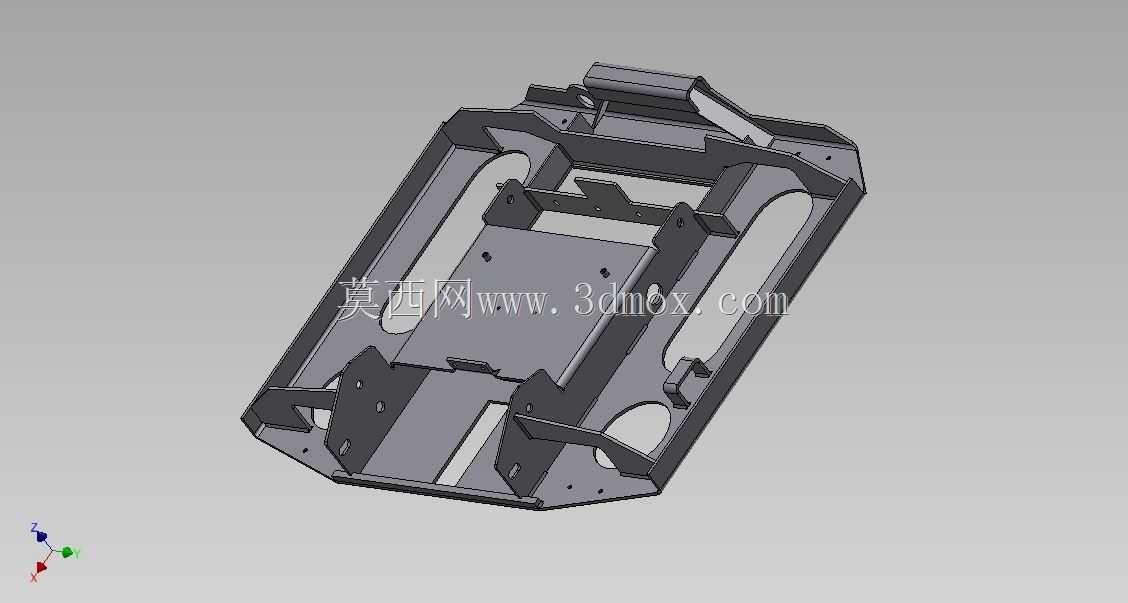

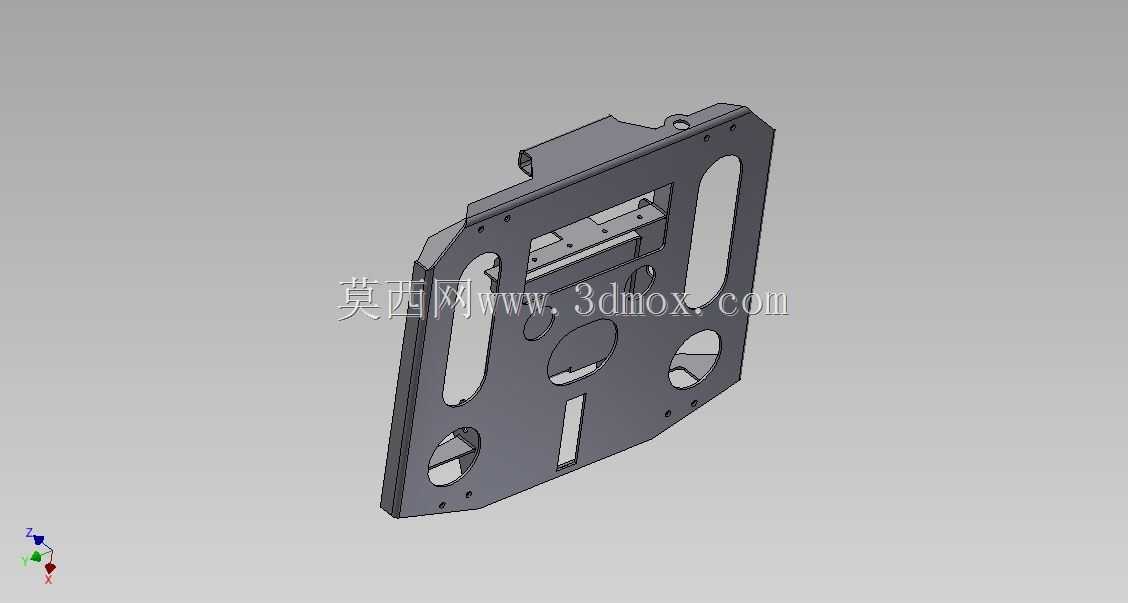

　　该构件采用一体化钣金折弯成型工艺制作，整体为带多组安装孔位的板式承载结构，板面预留的多组不同规格开孔，分别对应推料驱动组件、导向滑动组件、工件定位挡块、行程触发传感器的安装需求，长条形镂空孔位用于适配导向轴的安装位置调节，圆形开孔用于避让驱动连杆的运动行程，避免构件与运动部件发生运动干涉。设计阶段优先考虑了装配的兼容性，所有安装孔位的位置公差按照IT7级精度控制，确保各功能组件安装后无需额外配钻、锉修即可完成装配，降低现场装配的工作量。

　　从结构设计思路来看，构件边缘做了翻边强化处理，在不额外增加板材厚度的前提下提升了整体结构刚性，避免长期承受推料反作用力出现板面变形，板面的减重镂空设计在保证结构强度的基础上降低了构件自重，减少推料过程中驱动组件需要承载的无效负载。构件的安装边界适配常规40系列铝型材搭建的设备机架，四个角位的固定孔位间距匹配标准铝型材的槽位间距，可直接通过T型螺栓固定在机架的对应安装位，无需额外设计转接安装板。外形尺寸方面，构件整体长宽尺寸适配行程在200mm以内的中小型推料机构，厚度方向的安装空间预留满足常规气缸驱动、凸轮驱动两种主流推料驱动形式的安装需求，可根据实际产线的节拍要求更换不同的驱动组件，无需对主体承载板做结构性修改。

　　在实际使用过程中，该构件的板面平面度控制在0.1mm/100mm以内，确保安装在板面上的直线导向组件运行顺畅，不会因为板面翘曲出现导向卡滞、推料位置偏移的问题。构件表面做了发黑防锈处理，适配车间多油污、多切削液的工作环境，长期使用不会出现锈蚀掉屑的问题，避免碎屑掉落到工件定位面影响加工精度。不同于焊接成型的承载构件，该一体化钣金结构的累计装配误差更小，后期维护时拆卸各功能组件后重新安装，依然能保证原有的位置精度，减少设备维护后的校准工作量。针对不同宽度规格的待推送工件，板面上预留的调节孔位可适配不同间距的导向条安装，无需更换主体承载板即可完成一定尺寸范围内的工件适配，提升了整套推料机构的通用性，降低了产线换型时的改造成本。
