瓦楞纸箱输出端系统上部辊结构

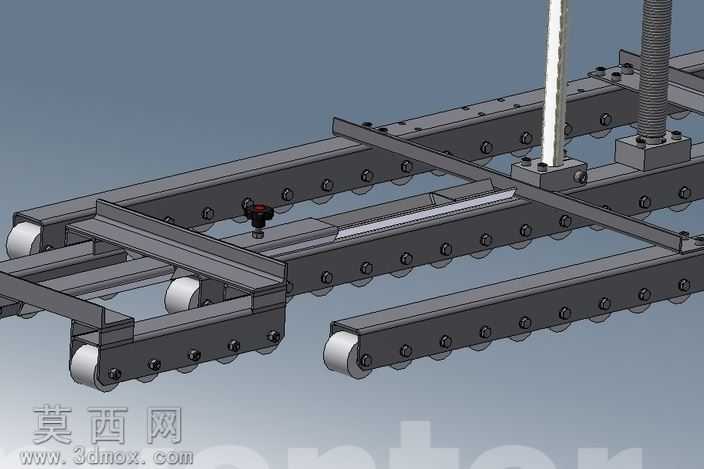

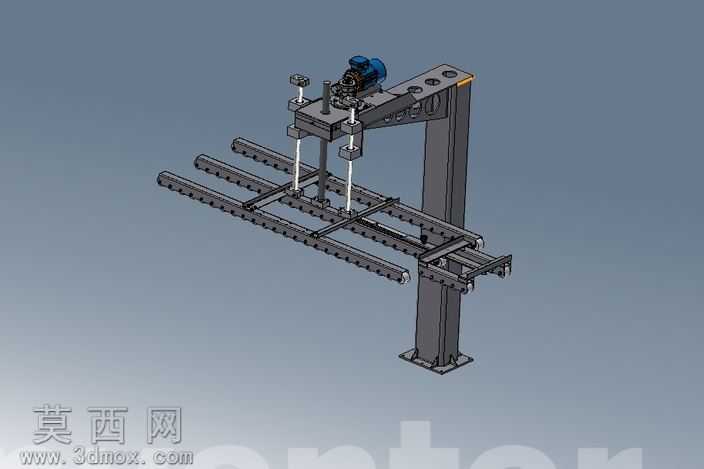

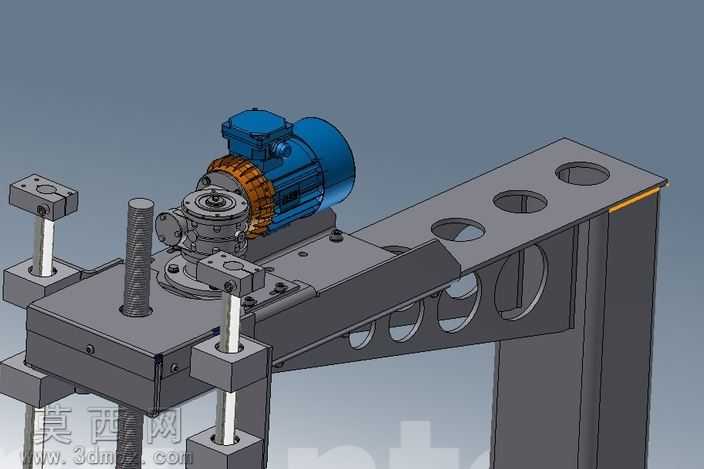

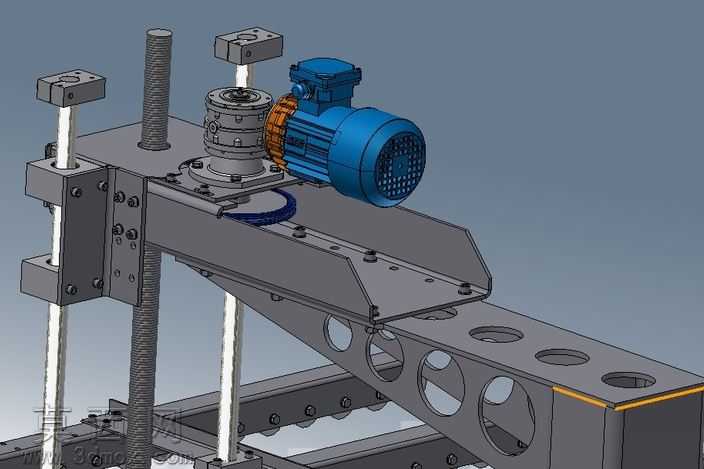

本模型为瓦楞纸箱终端输出工序配套的上部辊系统三维结构，建模过程严格遵循包装输送设备的实际设计逻辑，采用自底向上的装配建模方式完成全结构搭建。首先完成立式悬臂支撑立柱的建模，立柱采用厚壁方钢截面设计，底部配置带安装孔的方形地脚法兰，可通过膨胀螺栓与车间地面完成刚性固定，立柱上部预留电机安装位与横梁连接接口，保证支撑结构的抗扭与承重性能。上部驱动单元采用集成式减速电机作为动力源，电机通过螺栓固定在立柱顶端的安装平台上，输出端通过联轴器连接传动丝杠，丝杠配套双直线导杆作为升降导向结构，可实现下部辊架组件的高度调节，适配不同堆叠高度的瓦楞纸箱输送需求。下部辊架组件采用双纵梁加多组平行输送辊的排布结构，输送辊沿纸箱输送方向等距布置，辊体表面做防滑纹理处理，避免瓦楞纸箱输送过程中出现打滑偏移；辊架两侧配置线性导轨滑块，与升降导杆形成滑动配合，保证高度调节过程的平顺性无卡滞。模型渲染阶段对不同部件赋予差异化材质：支撑立柱与辊架金属结构赋予哑光喷塑钢材材质，还原工业设备的金属质感；输送辊体赋予抛光不锈钢材质，体现辊面的光滑耐磨特性；驱动电机赋予铸铁端盖加金属散热壳的组合材质，传动连接件赋予发黑处理的标准件材质，地脚螺栓等紧固件赋予镀锌防锈材质，整体渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑瓦楞纸箱输出的工况需求，上部辊的下压限位可避免纸箱在输出过程中出现翘边、堆叠错位问题，悬臂式的安装结构可直接对接瓦楞纸箱终端设备的输出端，无需占用过多车间地面空间，整体结构无冗余设计，各运动部件预留合理的装配间隙，符合机械设计的公差配合要求，可直接用于包装生产线的方案展示、结构校核以及相关零部件的加工参考。
