挤压成型用卡利比式挤出模具结构

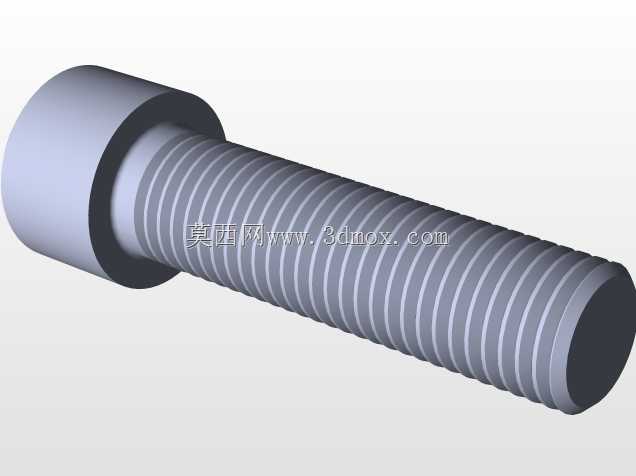

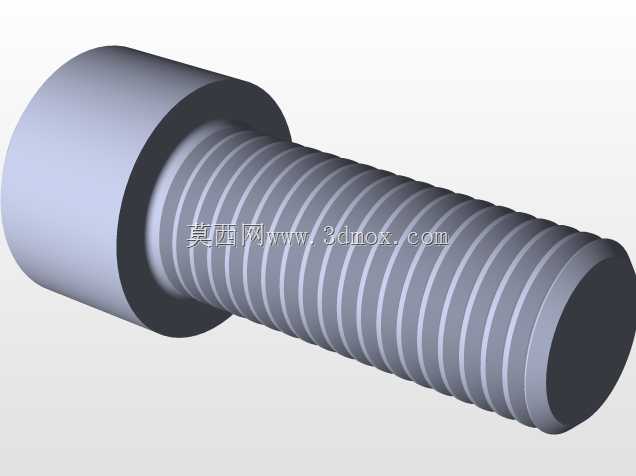

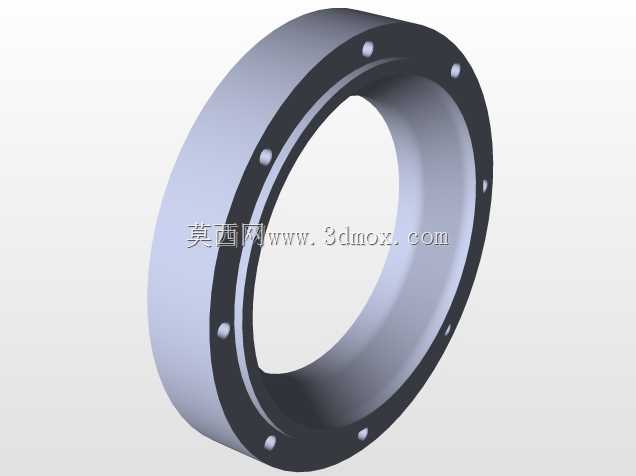

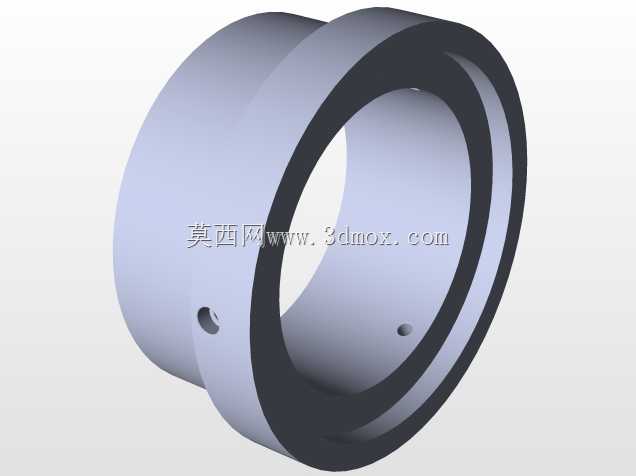

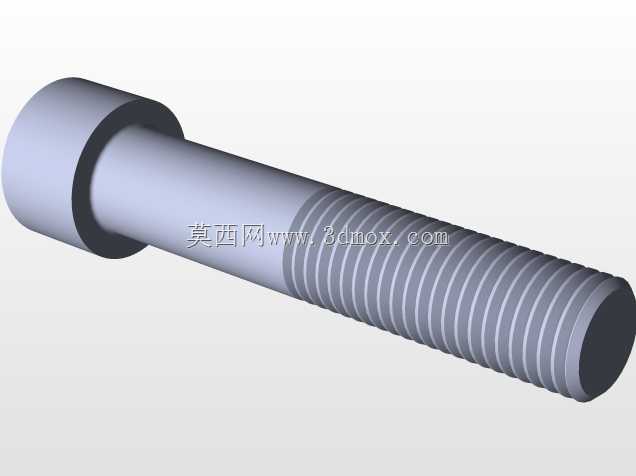

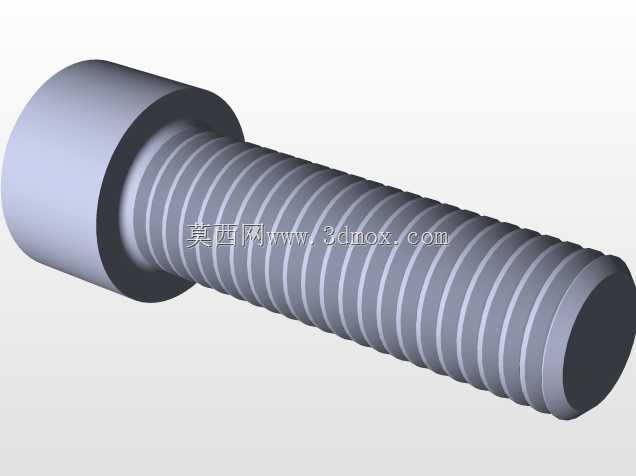

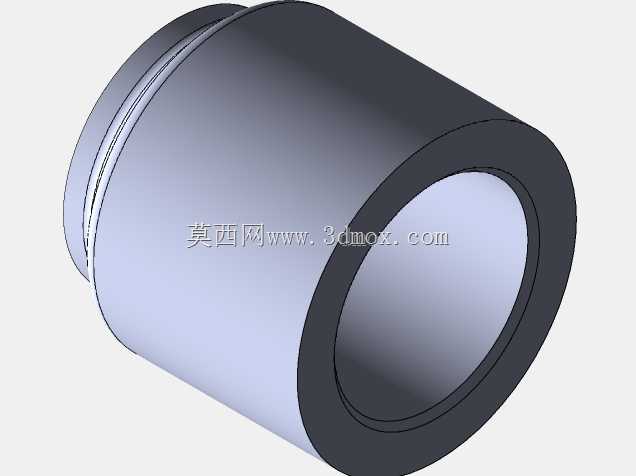

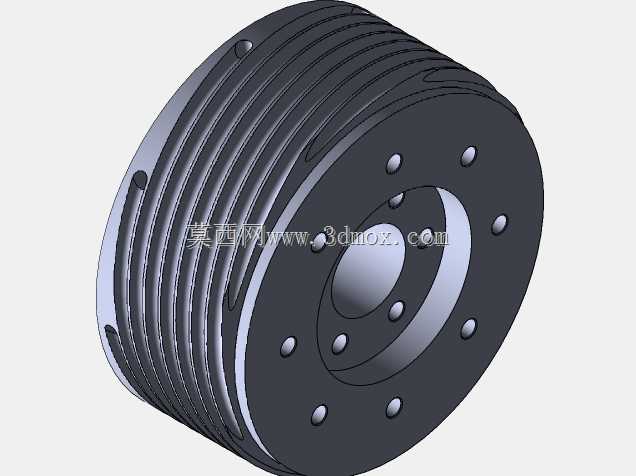

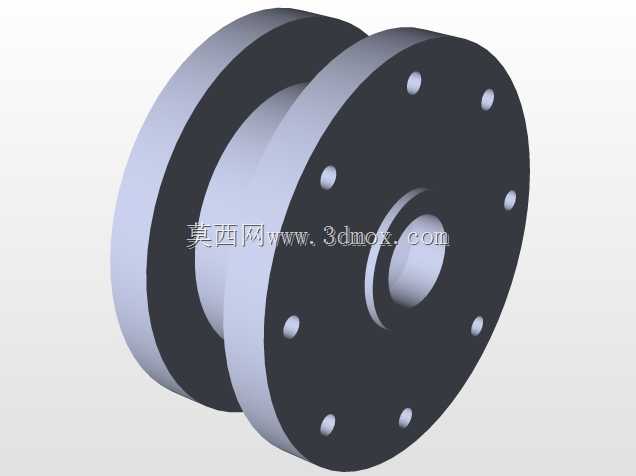

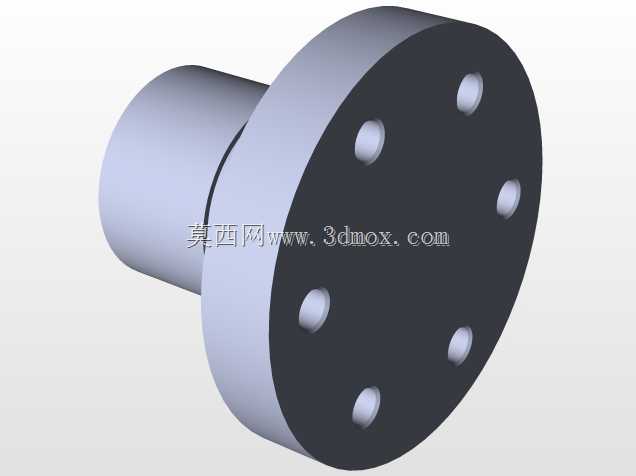

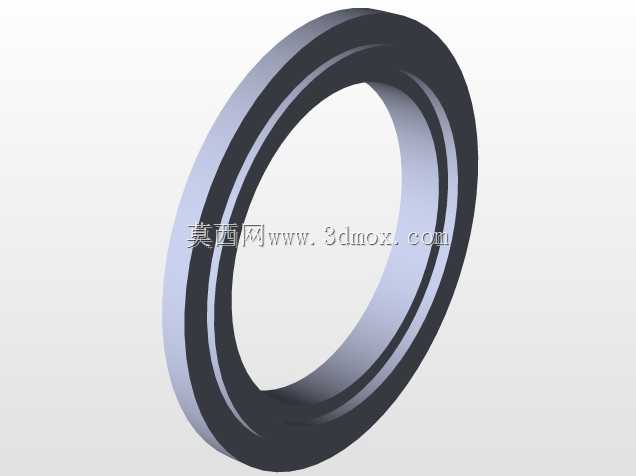

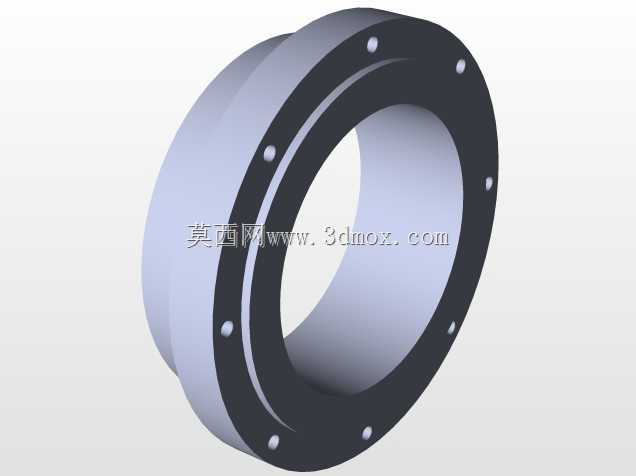

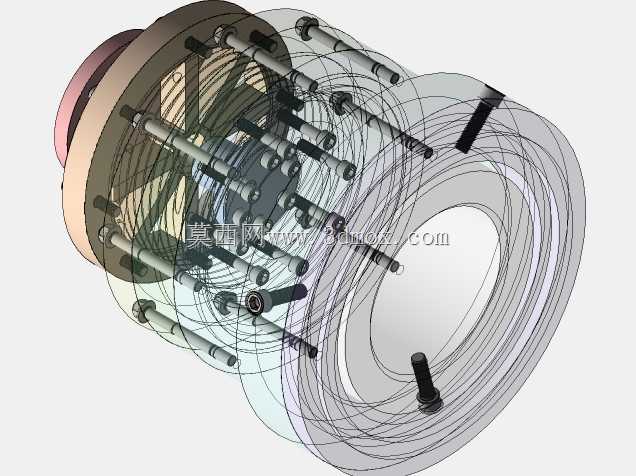

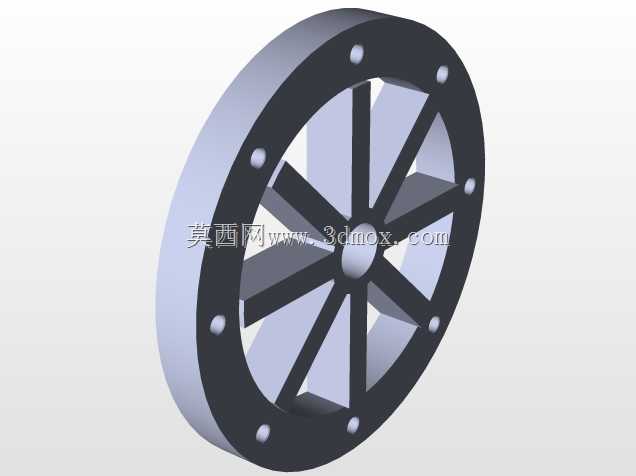

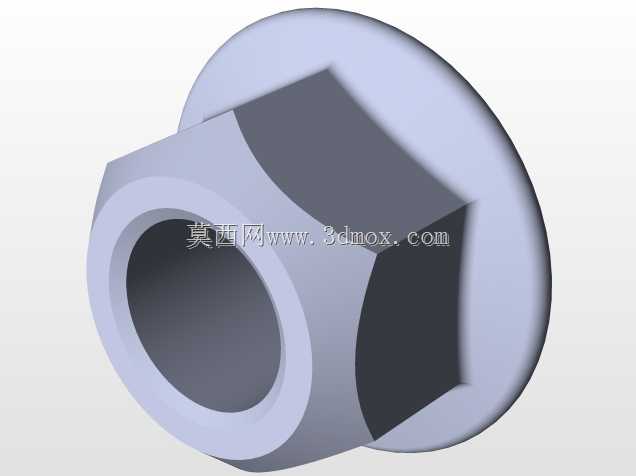

这套结构主要适配型材挤压生产工况，在铝型材、橡塑管材连续挤出生产线的模头工位承担核心成型功能，整体为同轴圆柱式装配结构，所有零件沿中心挤出轴线依次排布，安装时需与挤出机出料筒端面通过法兰止口定位，周向均布的内六角螺栓承担合模锁紧载荷，可承受挤出过程中15-30MPa的熔体压力，避免合模面溢料。从结构设计逻辑来看，整套模具采用分层叠装思路，从进料端到出料端依次设置导流板、分流锥支架、成型型腔段、口模校准环，各层零件通过定位销保证同轴度，装配后整体径向尺寸需匹配挤出机料筒内径，轴向总长度需预留加热圈安装空间，外圆面需加工温度传感器安装孔，适配挤出过程的温度闭环控制需求。在实际生产场景中，该结构可适配热塑性塑料、铝合金等多种材料的挤压成型，分流锥部位的流道采用流线型过渡设计，避免熔体流动死角造成的物料滞留降解，周向布置的多组螺栓可根据不同材料的挤出压力调整锁紧力矩，保证各层模板合模面的密封压力均匀。设计过程中需重点校核各层模板的受压变形量，尤其是口模部位的刚性，避免长期受压变形导致型材截面尺寸超差，同时流道表面需做抛光处理，降低熔体流动阻力，减少出料波动。安装边界方面，进料端法兰的螺栓孔位置需与对应型号挤出机的出料法兰完全匹配，出料端口模的端面需与后续冷却定型台的进料口对齐，同轴度误差需控制在0.05mm以内，避免挤出型材出现弯曲、壁厚不均的问题。日常维护时可通过拆卸周向螺栓完成分层拆解，清理流道内残留的余料，更换不同截面的口模即可适配不同规格型材的生产，无需更换整套模架，可有效降低生产换型成本。
