抗偏转C型开式压力机焊接机架结构

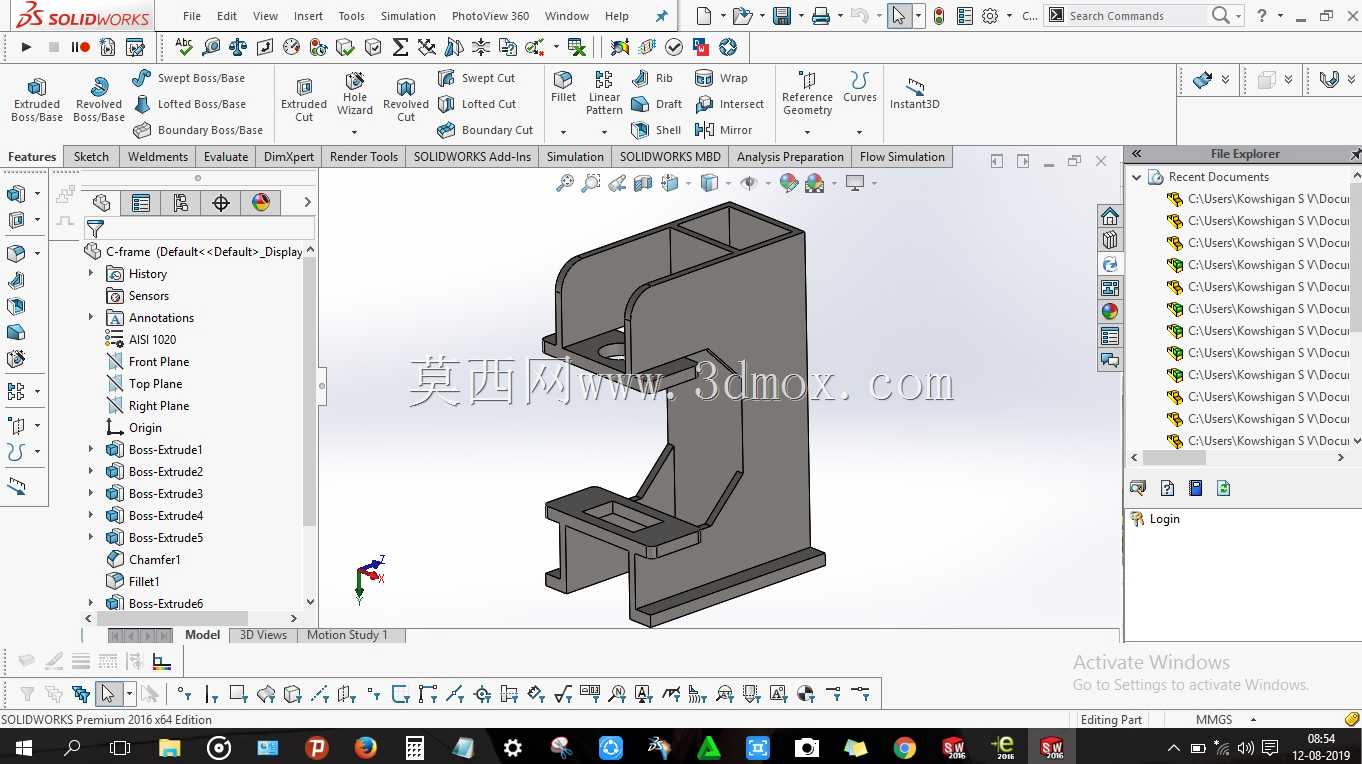

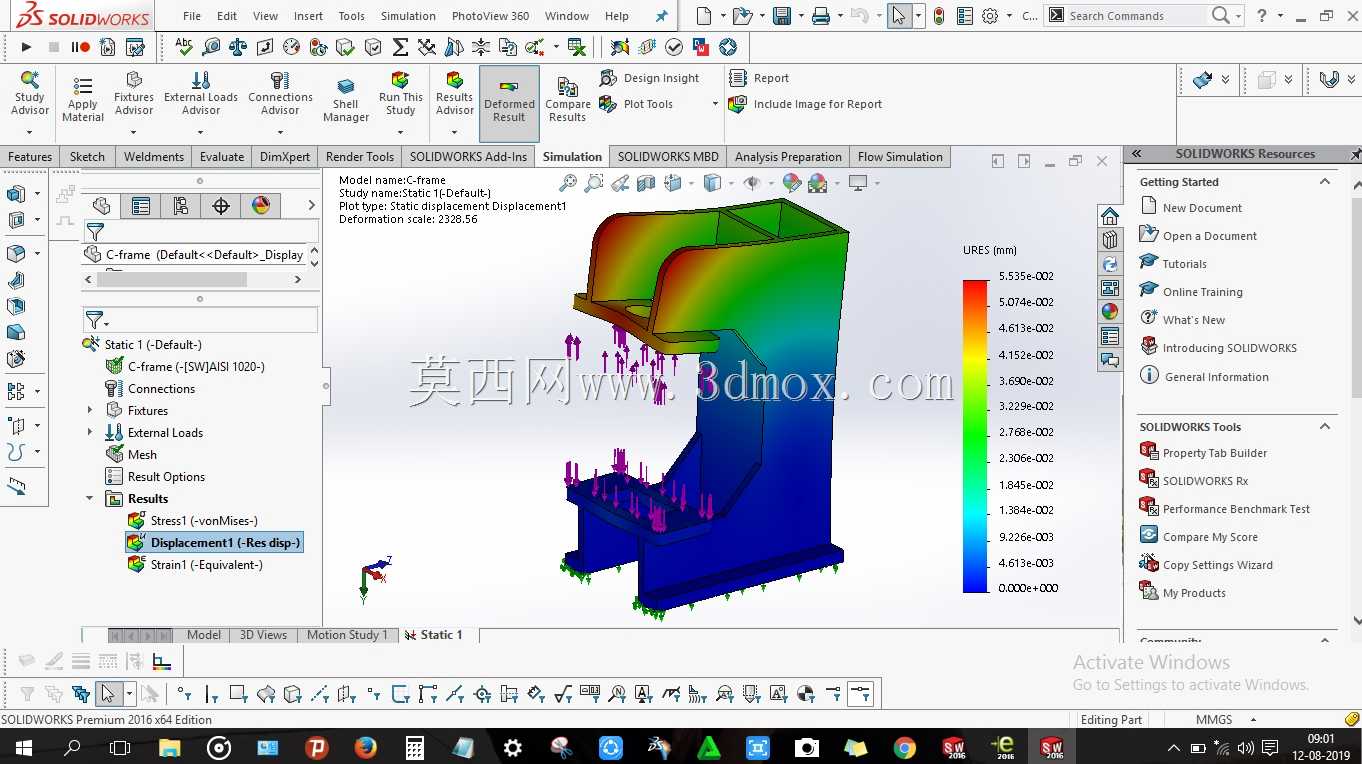

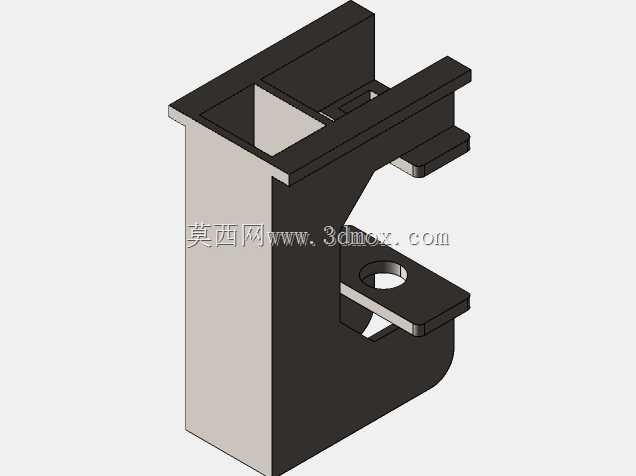

在冲压加工、小型零部件压装、薄板成型的生产场景里，开式C型机架的压力机一直是中小吨位加工工位的核心设备，这类机架的开口设计能给操作人员留出足够的上下料操作空间，也方便配套自动送料机构完成连续作业，但传统C型机架长期承受偏载载荷时，喉口位置容易出现开口变形，直接影响冲压精度、模具使用寿命，严重时还会出现滑块运行轨迹偏移的问题。这款C型机架的设计核心就围绕抗偏转性能做结构优化，整体采用钢板焊接的箱型结构，喉口位置的上下悬臂内侧都增设了斜向加强筋，将冲压作业时的载荷通过筋板分散传递到立柱主体，避免悬臂根部出现应力集中。从结构布局来看，机架上部的安装腔体用来容纳曲柄滑块机构、传动飞轮与离合器组件，腔体内部预留了轴承安装位与润滑管路的走管空间，侧壁加工有装配定位的基准面，保证传动组件安装后同轴度符合设计要求；下部的工作台区域为整体式平台结构，台面预留了T型槽的加工余量与模具安装定位孔位，工作台下方同样设置了箱型加强腔，承受冲压反力时不会出现台面塌陷变形。机架后侧的立柱为封闭箱型截面，相比传统的开式立柱结构抗扭刚度提升明显，立柱底部预留了地脚安装的连接孔位，安装时需要保证机架底面与安装基础的水平度误差控制在允许范围内，避免附加安装应力影响机架受力状态。设计过程中需要重点校核喉口深度、开口高度与机架刚度的匹配关系，喉口深度决定了可加工板材的最大进深尺寸，开口高度则要满足模具安装、工件取放的空间需求，这两个参数不能盲目放大，否则会大幅提升悬臂的弯矩载荷，需要在操作空间与结构刚度之间找到平衡。机架的焊接坡口设计、焊后去应力处理工序也需要在建模阶段提前考虑，所有焊缝位置都做了应力分散的圆角过渡，避免焊接残余应力集中在受力位置，后续加工时以立柱的导轨安装面为统一基准，依次加工上部传动组件安装面、下部工作台面，保证各装配面的形位公差满足压力机的装配精度要求，避免后续总装时出现滑块与工作台面垂直度超差的问题。
